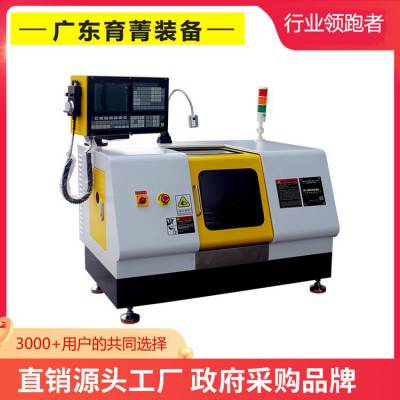

型号：CK210

名称：桌面数控车床

育能CK210桌面数控车床为了配合数控机床的教学，按照数控机床的原理和结构生产出小形用于教学的数控机床，我们把它叫做教学机床，教学机床区别与加工机床的主要部分是机床比较小，容易拆装，可以让学生在没有起吊工具的实验室里，对机床进行拆装，详细了解数控机床的构造以及工作原理，避免学生对机床只能看到一个整体的印象，让学生更好的学好数控机床的知识，也让学生更有兴趣的学了解数控机床。

产品特点

1、育能 CK210桌面数控车床标配Yornew 980TB数控系统，采用ARM9硬件平台，运行速度更快，确保高速、加工，具备二次曲线插补、椭圆插补、抛物线插补、凹槽加工循环指令、自动刀补等功能。前置USB接口，前置RS232通信接口,支持U盘文件操作和软件升级；

2、使用220伏电压、采用透明有机玻璃与金属钣金全封闭结构，通过欧盟CE安全认证，提高使用的安全性和观摩性，采用的铸铁材料铸造，床身导轨经超音频淬火后精磨，硬度高、钢性好,机器的钢性，采用研磨滚珠丝杆，机器加工精度，XZ各轴配置有集中式润滑油路系统，丝杆及导轨使用寿命和加工精度；可自动车削各种回转表面，如圆柱面、圆锥面、特形面等，并能进行车螺纹、镗、铰加工，、适用性强；

3、配有工件冷却系统，可加工钢件；配置4工位电动刀架，可加工复杂的零件工艺；

4、配有电子手轮（手脉）、手动操作及对刀操作更方便灵活，配有Led工作灯；

5、数控系统带图形仿真功能，8英寸彩色液晶屏，显示加工程序的图形以及实际运行时的刀具移动轨迹，完善的自诊断功能，实时显示出现异常立即报警，操作安全性；

6、采用***标准G代码编程，支持M代码及S代码，兼容FANUC，三菱G代码和多种CAD/CAM软件（MasterCAM、UG、Solidworks、Fusion360、Hypermill、Powermill等软件编程等）；支持强大的B类宏解析功能,方便用户开发自己的运动控制程序；

7、主要加工材料有：钢、铁、铜、铝、PVC塑料等材料；

8、配套有使用说明教材，可按用户需求提供各种加工耗材；

9、具有过载保护、短路保护和漏电保护装置，在电压异常或出现短路情况时自动动作，保护人身和设备安全；

适用行业：五金加工厂的小零件加工，企业或高校的科研开发，首板制作，创客实验室，同时也可以用于高校或职业院校数控理实一体化技术培训教学等。

技术参数

主要性能特点

使用220伏电压，全封闭加透明有机玻璃结构、通过欧盟CE安全认证、铸铁材料铸造、采用研磨滚珠丝杆；搭载Yornew980TB工业面板数控系统；

执行国际通用标准G代码编程，支持M代码及S代码，兼容FANUC，三菱G代码和多种CAD/CAM软件（MasterCAM、UG、Solidworks、Fusion360、Hypermill、Powermill等软件编程等）；

主要加工材料：钢件、铁件、铜、铝合金、PVC塑料、有机玻璃等

精度

重复精度：0.02mm

系统分辨率：0.001mm

XZ轴行程

纵向（X轴）：80 mm

横向（Z轴）：300 mm

编程软件

MasterCAM、UG、Solidworks、Fusion360、Hypermill、Powermill等

安全防护等级

IP54,全封闭结构

安全认证

欧盟CE安全检测认证

主轴转速

100~2000转/分钟(数控系统G代码控制转速)

回转直径

210mm

夹持工件直径

1-80mm

主轴通孔

26mm

电动刀架工位

4工位

刀架角度/精度

360 °/0.005mm

冷却系统

水冷

车螺纹功能

有

主轴/尾轴孔锥度

莫氏4号/莫氏2号

电子手轮

4轴三档电子手轮

数控系统

980TB工业面板数控系统

主轴输出功率

1100W

使用电源

AC220V/50Hz

净重/毛重

180/200kg

外型尺寸

1100×750×750mm

包装尺寸

1200×850×1300mm

随机配件

冷却系统、电子手轮、三爪卡盘钥匙、呆、内六角扳手、油壶、双头扳手、卡盘反爪、外圆端面车刀、机床硬件说明书、数控系统编程说明书、数控系统操作说明书

使用CK210桌面数控车床用户案例

育能CK210桌面数控车床是用于职业院校教学用的小型数控机床，相对于工业上的大机床具有占用面积小，功能，便宜，学生使用方便，教学使用和维护费用低的特点，教学虽然是为生产或生产管理培养输送人才，但不等同于生产，各有各的规律。只要小型设备具有生产设备的功能即可满足数控前期教学的需要，加工的高一级工艺和严格精度可以放到后期毕业实阶段来要求。
