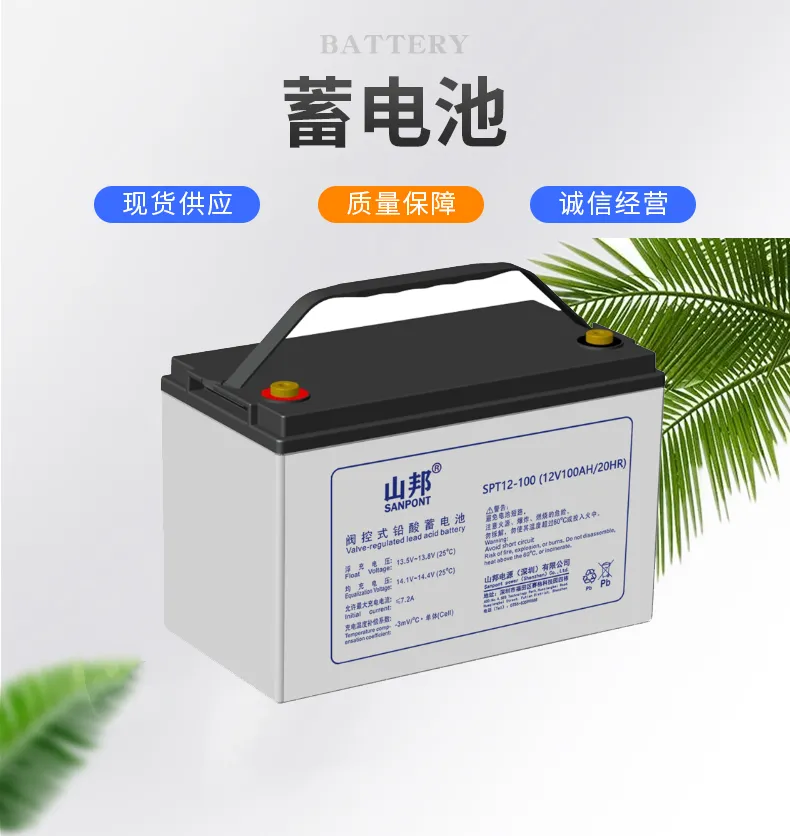

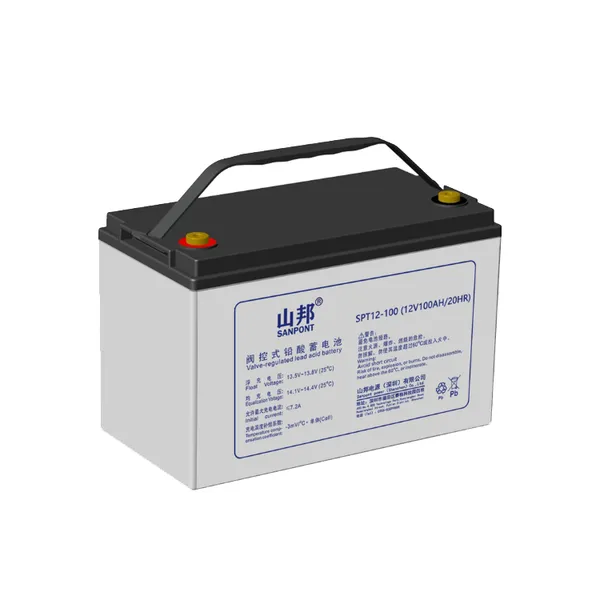

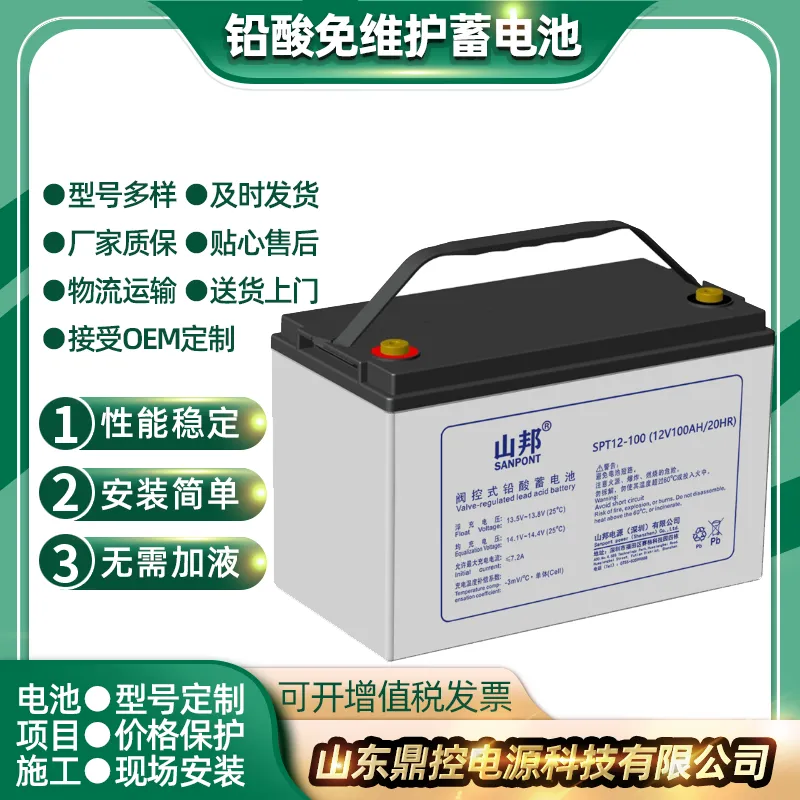

山邦蓄电池SPT12-100 12V100AH 免维护铅酸蓄电池实验室回收

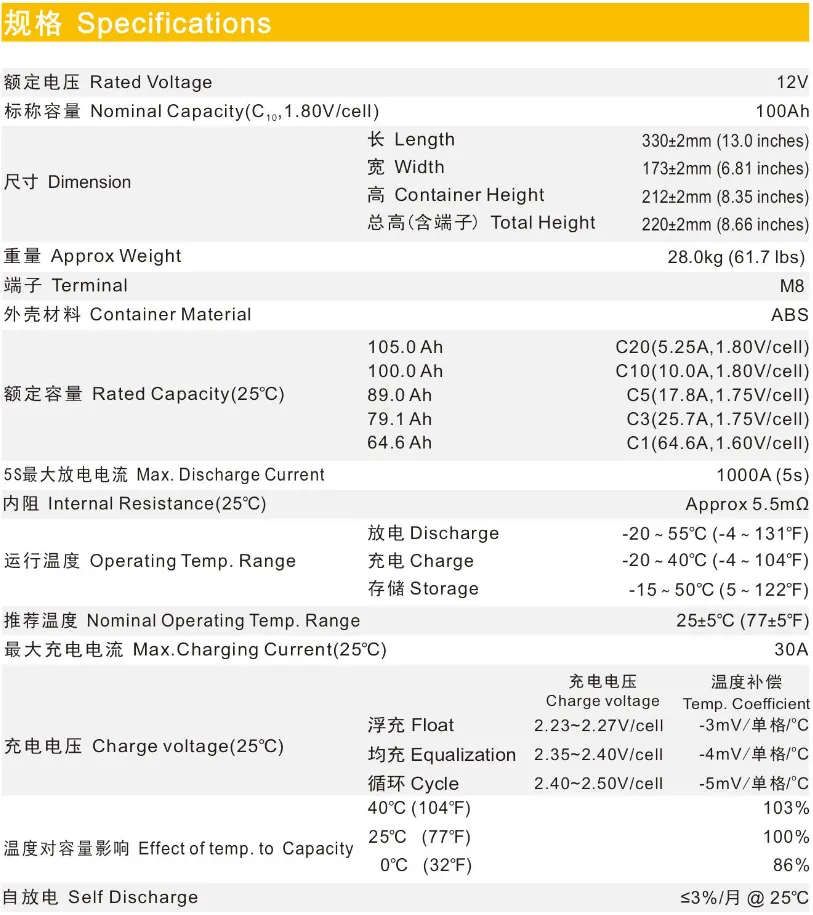

规格 Specifications

额定电压Rated Voltage                             12\

标称容量 Nominal Capacity(C，o,1.80V/cell)                   100AI

尺寸Dimension

长Length         330±2mm(13.0 inches

宽Width         173±2mm (6.81 inches

高 Container Height212±2mm(8.35 inches

总高(含端子)TotalHeight220±2mm(8.66 inches

重量ApproxWeight                     28.0kg (61.7lbs)

端子Terminal                                   M8

外壳材料Container Material                          ABS

105.0 Ah         C20(5.2***,1.80V/celI

100.0Ah        C10(10.0A,1.80V/celI

额定容量Rated Capacity(25°C)89.0Ah         C5(17.8A,1.75V/celI

79.1Ah           C3(25.7A,1.75V/celI

64.6Ah          C1(64.6A,1.60V/celI

5s放电电流Max.Discharge Current                    1000A(5s

内阻Internal Resistance(25°C)                  Approx5.5m(

放电Discharge     -20~55°℃(-4~131F

运行温度Operating Temp.Range充电Charge      -20~40°℃(-4~104°F

存储Storage       -15~50℃(5~122F

推荐温度Nominal Operating Temp.Range              25±5°C(77±5°F

充电电流Max.Charging Current(25°C)                     30/

充电电压温度补偿Charge voltageTemp. Coefficier

充电电压Charge voltage(25°C)均充Equalization 2.35~2.40V/cell -4mV/单格/°(浮充Float2.23~2.27V/cell-3mV/单格/°

循环 Cycle2.40~2.50V/cell-5mV/单格/°

40°℃(104F)              103

温度对容量影响 Effect of temp.to Capacity25℃ (77°F)              100

0°C (32°F)                 86

自放电 Self Discharge                     ≤3%/月@25

山邦蓄电池SPT12-100 12V100AH 免维护铅酸蓄电池实验室回收

故障现象3：市电供电正常，不接市电时，开机，输出电压高达300多伏，拆下控制板检查继电器，3个继电器线圈和动断触点良好，装上控制板，让其逆变供电，一启动即发生保护动作。关机，机内还发出“嘀嗒、嘀嗒”的响声，只有取下蓄电池的一个极，响声才消失。

故障分析检修：不接市电开机，测U1的1脚电压，高达7.8V,正常值为5V,检查5V供电电路，发现VT2(2N3904)性能不良，更换VT2,关机不再发出响声，但U1的1脚电压仍高达7.8V,因5V是通过U3、T431的阴极输出的，怀疑是U3性能不良，更换U3,故障排除。

山邦蓄电池SPT12-100 12V100AH 免维护铅酸蓄电池实验室回收

山特牌500VA后备式UPS

故障现象1：按面板AN开关无任何反应。故障分析检修：该UPS为电容启动方式，启动电路如图7-32所示。当按下面板开关时，蓄电池电压瞬间给电容C12充电，产生启动电压控制三极管VT导通，进而控制三极管VT5导通。这时，+12V电压经三极管VT5的e-c结、R12、F2给CPU等电路供电，并提供5V电压，整机启动完成。启动后维持电路提供维持电压维持三极管VT2导通。按以上分析进行故障检查，查电容负极能产生瞬间启动电压，继续查三极管VT2的集电极和VT5基极有瞬间压降产生，但三极管VT5未导通，更换该三极管(MPS2907A),故障排除。
