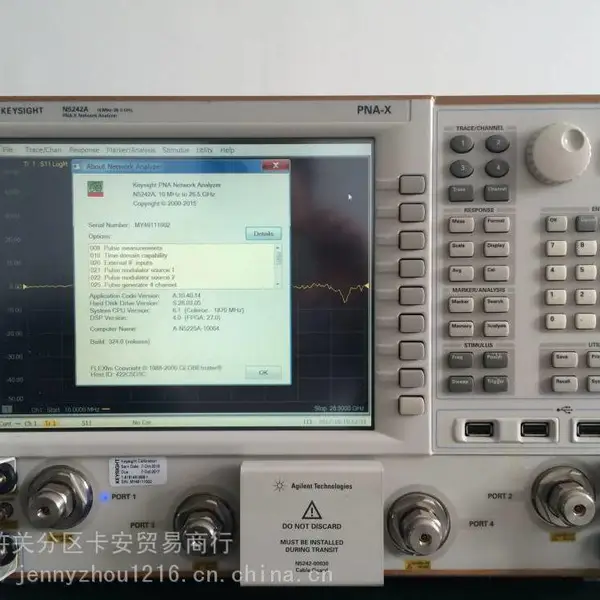

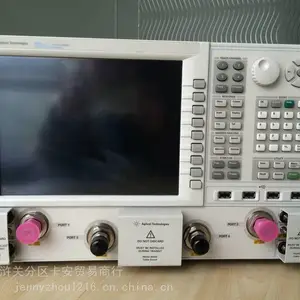

PNA-X网络分析仪是功能全、灵活的单次连接微波测试引擎，可测量放大器、混频器和频率转换器等有源器件。目前它提供以下五种频率型号供您选择：8.5（N5249A）、13.5（N5241A）、26.5（N5242A）、43.5（N5244A）、50（N5245A）和67 GHz（N5247A），可满足您特定的器件测试需求。PNA-X具有内置的个信号源、合路器和内部信号路由开关，能够提供的可配置性。

主要特性与技术指标

10 MHz 至 26.5 GHz

2 端口或 4端口,具有2内置信号源。

132d系统动态范围和 130dB接收机动态范围、100,001 个点、200 个通道、15 MHz 中频带宽

高输出功率（+138dBm），低谐波(-60dBc)和宽功率扫描范围（38 dB）

动态精度： 在测试端接口使用 0.1 dB 压缩和 +13dBm 输入功率

在 10 Hz 中频带宽时仅有 -114 dBm 的低本底噪声

选件：

N5242A-200 2端口，单源

N5242A-400 PNA-X 4端口，配置内部双信号源与可配置的测试仪

N5242A-219 用于2端口测试仪的PNA-X扩展功率范围和偏置T型探头

N5242A-419 用于4端口测试仪的PNA-X扩展功率范围和偏置T型探头

N5242A-224 用于2端口测试仪的PNA-X内部信号源、合成器和机械开关

N5242A-423 用于4端口测试仪的PNA-X合成器和机械开关

N5242A-020 用于天线和毫米波的中频输入

N5242A-022 用于信号源的脉冲调制器

N5242A-025 四个内置脉冲发生器

N5242A-029 PNA-X系列信号源校正噪声系数测量

N5242A-010 时域

N5242A-087 互调失真（IMD）应用

N5242A-086 增益压缩应用（GCA）

N5242A-083 频率转换器应用软件

N5242A-084 嵌入式LO测试

N5242A-082 标量校准变频器测量

N5242A-080 频率偏置

N5242A-551 N端口校准测量

N5242A-518 非线性脉冲包络域

N5242A-514 非线性X参数

N5242A-510 非线性元件特性，全频段

N5242A-460 集成的真实模拟激励应用软件（iTMSA）

N5242A-520 PNA-X系列任意负载阻抗X参数

N5242A-118 PNA-X系列快速连续波模式

N5242A-028 使用标准接收机进行信号源校正噪声系数测量

N5242A-008 脉冲射频测量功能

N5242A-088 信号源相位控制

N5242A-089 差分和I/O器件应用软件

N5242A-007 自动夹具移除

N5242A-015 针对S参数的动态测量的不确定性

N5242A-090 频谱分析仪

N5242A-093 频谱分析仪的频率范围扩展至110GHZ

N5242A-094 频谱分析仪的频率范围扩展至110GHZ以上
