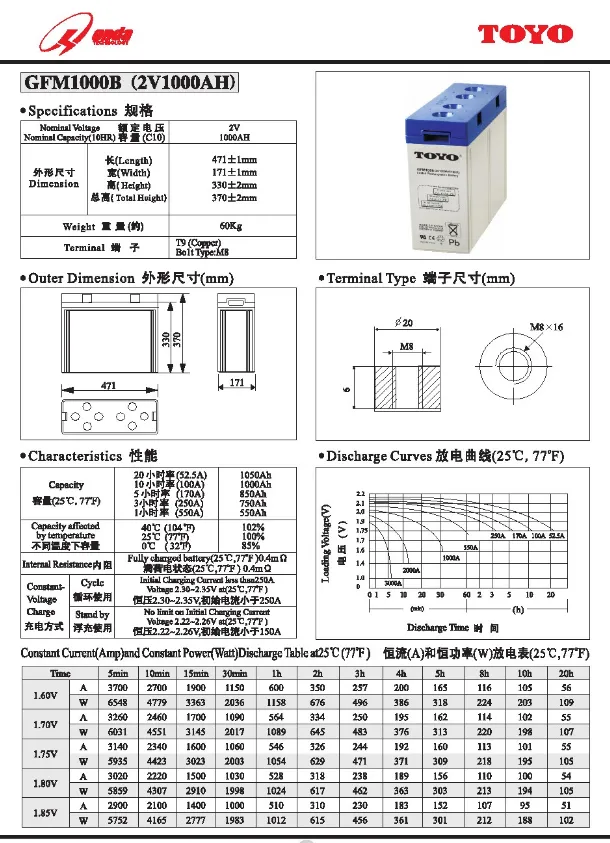

东洋ups蓄电池2v1000AH铅酸免维护GFM1000B机房备用电源

东洋ups蓄电池2v1000AH铅酸免维护GFM1000B机房备用电源

由于各环节存在损耗，整套UPS的效率是比较低的。如果UPS的容量选择过大，实际负荷偏低，利用率低，效率则***。在充电器已选定输出功率65kW情况下，参照上述公式，计算得整流变输入容量为87.3kVA鉴于整流、逆变各环节交直流侧P,U,I等参数换算与整流、逆变的方式、线路及负荷等有关，准确计算比较复杂，作为容量选择应采用工程计算法。

(2)UPS蓄电池的选择。以日本汤浅公司生产的QFD-250型，250Ah,碱性蓄电池为, 180 1 . 35V X 180 = 243V , 1.47V X 180 264.6V对于一般直流系统其直流电压偏高，会缩短继电器、信号灯等元件寿命，应减少蓄电池。在蓄电池放电试验中，电荷量Q=250Ah蓄电池，以2h率电流放电(Q/2h=12***),有时放电不到0.5h电压就跌至210V,主要原因是蓄电池个数偏少。逆变器输入210V跳闸时，单个蓄电池电压为210V/171=1.23V。蓄电池以0.5Q/h电流放电，允许终止电压为1.05V,1.23V以下的有效容量未充分利用。查QFD蓄电池放电系数k=0.5h-1的放电电压曲线，当蓄电池降至1.23V的时间约20min,与前述试验结果相符。为此蓄电池加装至186 210V 186 1.13V k = 0.5h -1压曲线，放电可持续约1.5h。

东洋ups蓄电池2v1000AH铅酸免维护GFM1000B机房备用电源

验算应满足条件：

1)放电0.5h后的单个蓄电池电压应不小于蓄电池的终止放电电压。

2)放电0.5h后的整组蓄电池电压应不小于逆变器***输入电压

3)放电至逆变器***输入电压时单个蓄电池电压应不小于蓄电池的终止放电电压。生守

4)放电时间不小于30min。

经验算，n=196满足上述条件。由于UPS的逆变器设置了低电压保护，为了充分发挥蓄电池容量，希望UPS蓄电池的个数多一点，放电至逆变器低电压跳闸时的单个蓄电池电压低一点，以延长放电时间；而为了保护蓄电池，蓄电池个数应少一点，放电后期单个蓄电池的电压才不至于过低，以防止过放电。设计中应适当地处理这一矛盾。2s

蓄电池放电时间与蓄电池个数密切相关。在输出电流24***,选定250Ah蓄电池条件下，若选196只，可以放电46min,单个蓄电池电压至1.07V时放出76%容量(190Ah);186, 210V/ 186= 1. % ( 122. ***h) , 30min;180, 1. 17V% ( 70Ah) , 17.2min,达不到期望值30min。由此可见，充分的容量还要搭配足够的个数，才能发挥蓄电池应有的效能。
