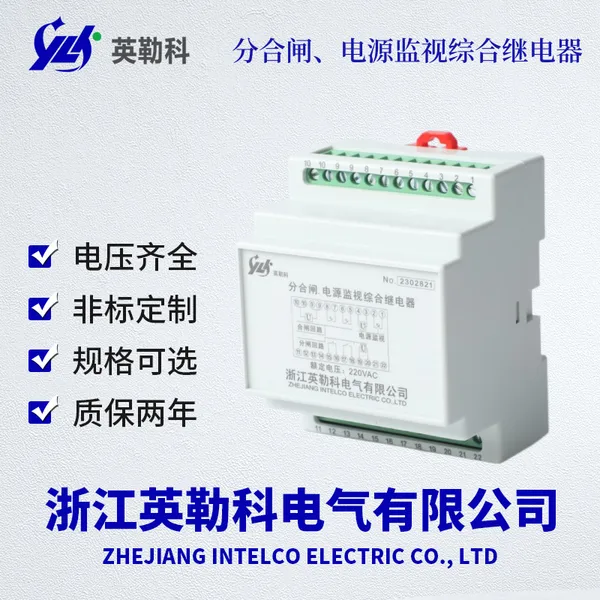

一、产品介绍

    HZH系列综合控制继电器适用于直流或交流操作的各种自动控制线路中，可以直接控制分闸回路、合闸回路，监视控制电源，具有电源指示和动作指示，方便调节合闸延时，电源监视断电延时。体积小，功能强大，适合安装于小型抽屉柜中。(适用于交流50/60Hz)

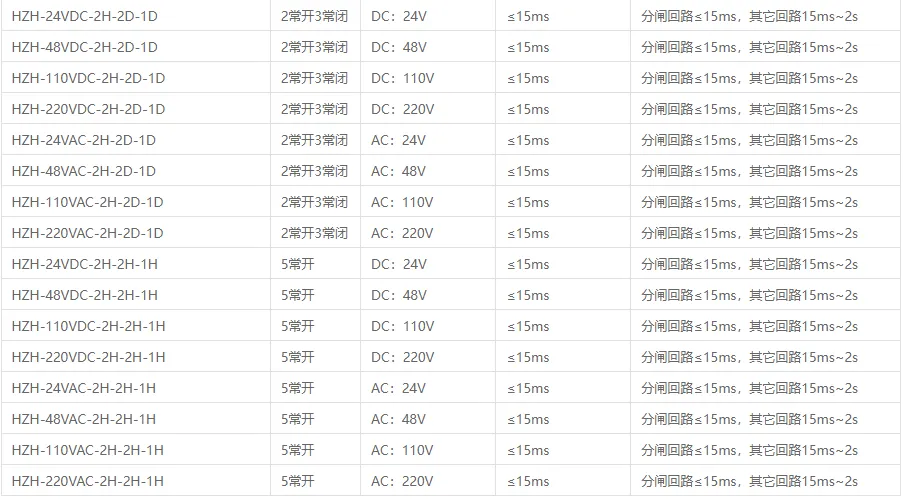

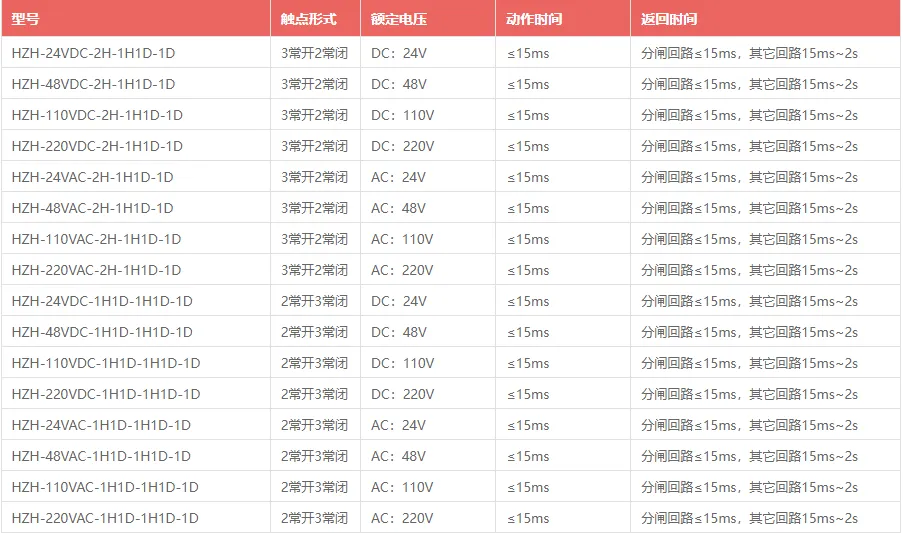

二、继电器规格及型号

  HZH  —  220VAC — 2H  —  2H  — 1D

     ①           ②               ③        ④        ⑤

①  HZH系列综合控制继电器

②  额定电压：85~264V(AC/DC)

③  合闸回路触点：1H、1D、2H、2D、1H1D

④  分闸回路触点：1H、1D、2H、2D、1H1D

⑤  电源监视回路触点：1H、1D、2H、2D、1H1D

三、主要技术参数

3.1额定电压：24、48、110V、220V(AC/DC）

3.2  动作值：(DC)≤75% 额定电压

                    (AC)≤85% 额定电压

3.3  返回值：≥10% 额定电压

3.4 动作时间：≤15ms

3.5  返回时间：分闸回路：≤15ms

                     合闸回路  ：60mS~160S

                     电源监视回路 t：60mS~160S

3.6  功耗：≤5W

3.7 触点容量：在电压不大于250V时：触点长期接通电流为***；在电压不大于250V时：电路时间常数L/R为5mS的直流电路中， 触点断开容量为50W；在电压不大于250V时：功率      因数COS∮为0.4的交流电路中，      触点断开容量为250VA

3.8 介质强度 ：继电器各引出端子与外壳之间，应能承受50Hz、2KV，历时1分钟耐压试验而无击穿或闪络现象

3.9  环境温度 ：-25℃～55℃

3.10 U型35导轨安装

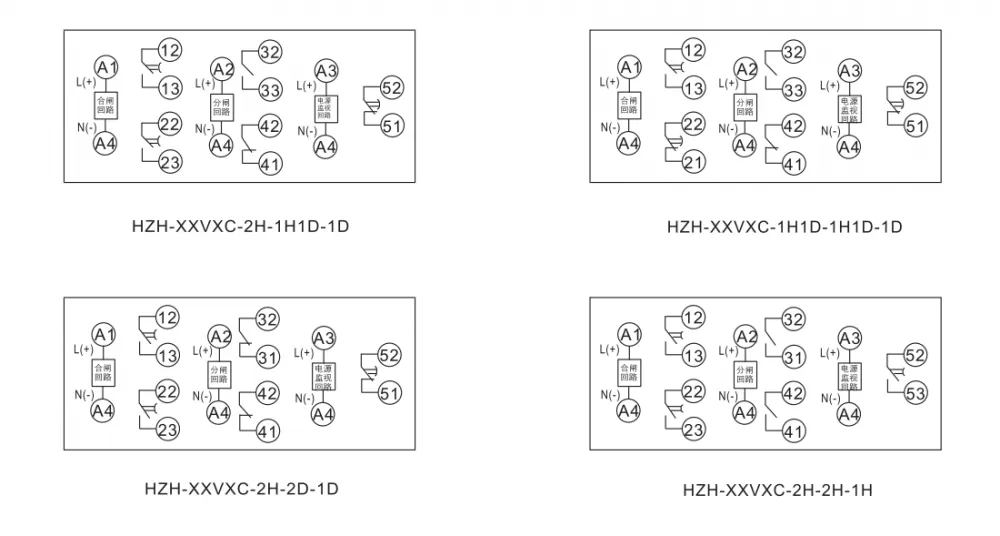

四、接线图

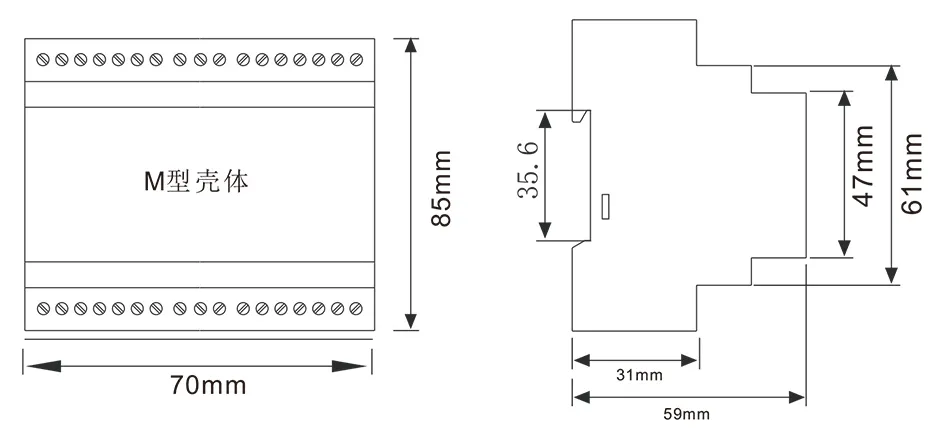

五、外形尺寸图
