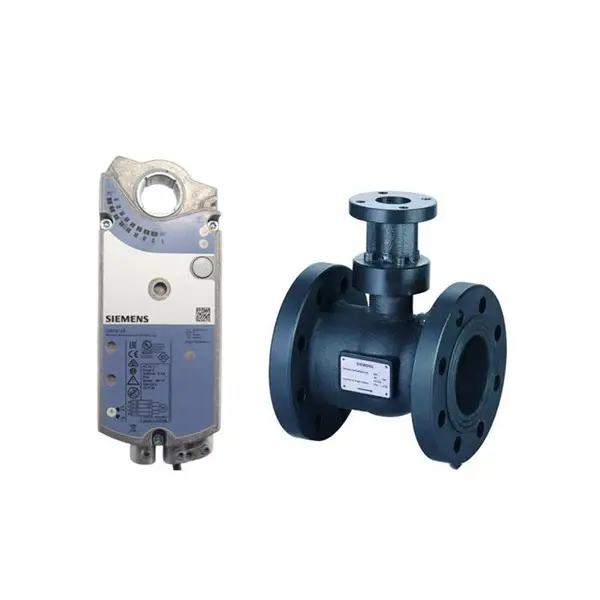

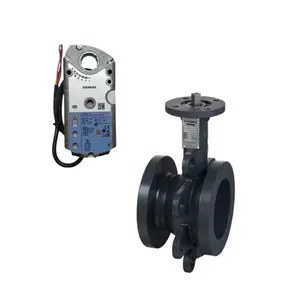

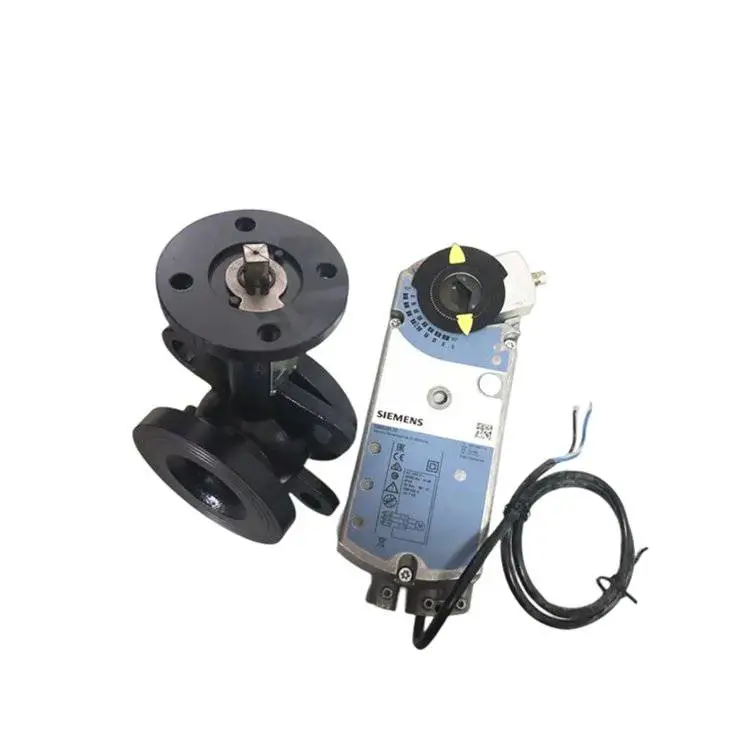

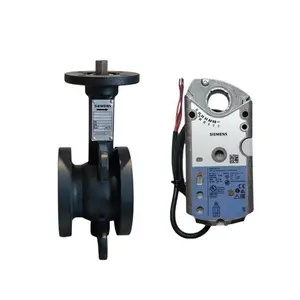

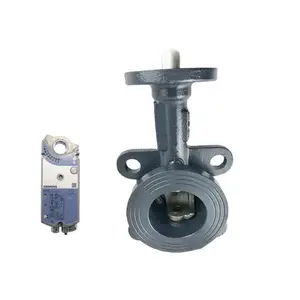

电动球阀VAF41..系列

电动球阀用于在暖通空调系统中作为调节或截止阀。可以配西门子无弹簧复位的 GBB..1E 和 GIB..1E 旋转执行器，以及有弹簧复位的GCA 执行器。

用于在暖通空调系统中作为调节或截止阀。

● 球墨铸铁，EN-GJS-450-10 (QT450) 阀体

● DN 65...150

● kvs 63...360 m3/h

● 旋转角度 90°

● 法兰连接标准 *** 7005-2

● 可以配无弹簧复位的 GBB..1E 和 GIB..1E 旋转执行器，以及有弹簧复位的GCA 执行器

用途

用于在暖通空调系统中作为控制或截止阀。

适用于闭式冷却水系统（请参阅“气蚀现象”）。

技术设计

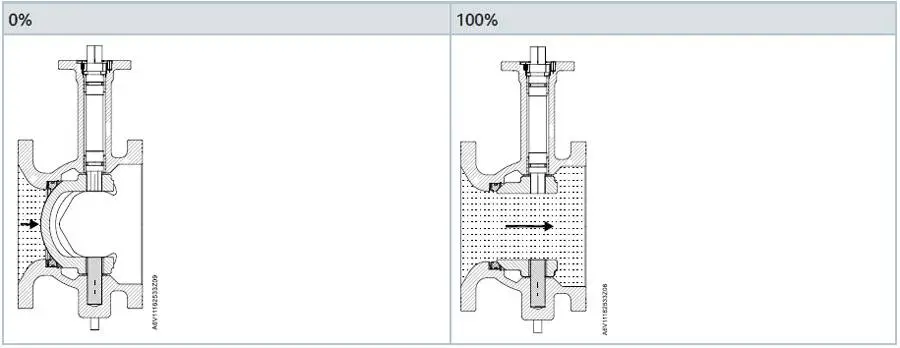

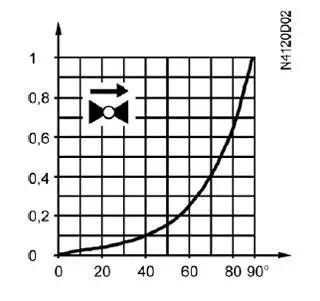

阀门流量特性

0…90 ? 等***比

nql = 3.0 符合 VDI/VDE 2173 标准

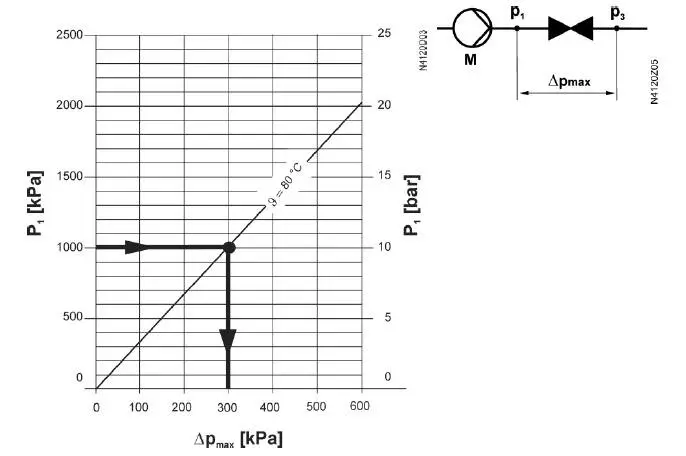

气蚀现象

气蚀会加速球体和阀座的磨损，还会产生噪音。如果未超过流量曲线图中显示的压差且遵循相应的静压要求，则可以避免气蚀。

关于冷冻水的注意事项：

要避免冷冻水循环中的气蚀现象，需要***阀门出口有足够的背压，例如，在换热器后加装节流阀。按照下面的流量曲线图中的 80 °C 曲线选择阀门的压降。

Δpmax = 阀门处于几乎关闭状态时，阀门两端的允许压差，很大程度上可以避免气蚀

p1 = 入口静压

p3 = 出口静压

M = 水泵

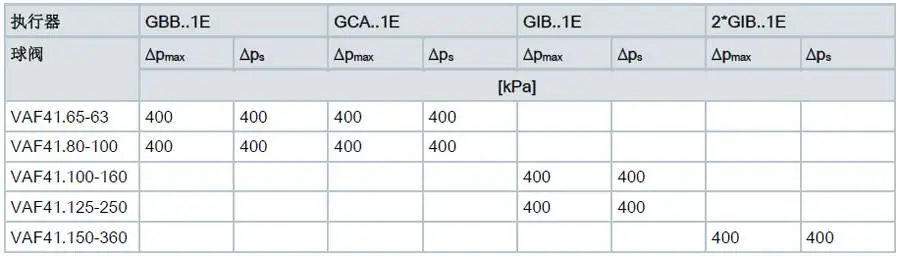

设备组合

注意:

Δpmax = 阀门两端的允许差压，在此压差范围内相配执行器能在整个行程准确地驱动阀门。

如果要求运行时噪音较低，建议使用允许压差 240 kPa

ps = 在***执行器可安全关闭的情况下，阀门两端的允许差压（关闭压差）

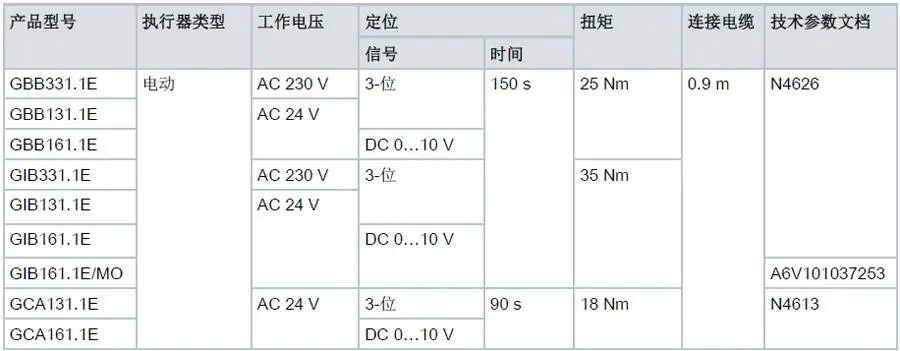

执行器概述

技术参数

功能数据

额定压力：PN 16 符合 *** 7268

工作压力：符合 *** 7005 标准，请参见工作压力与介质温度曲线图。

流体特性：等***比；ngl = 3.0 符合 VDI / VDE 2173（已修改）

泄漏率：kvs 值的 0…0.01%

允许使用的介质：冷却水、冷冻水、低温热水、掺有防冻剂的水；建议：水处理需依照 VDI 2035 标准

介质温度：2...80 °C

可调比 Sv：≥ 200

材料

阀体：球墨铸铁，EN-GJS-450-10 (QT450)

球体：不锈钢 (SS304)

阀杆：不锈钢 (SS304)

阀座：PTFE

球体：带石墨的特氟龙

密封材料：EPDM O 型环

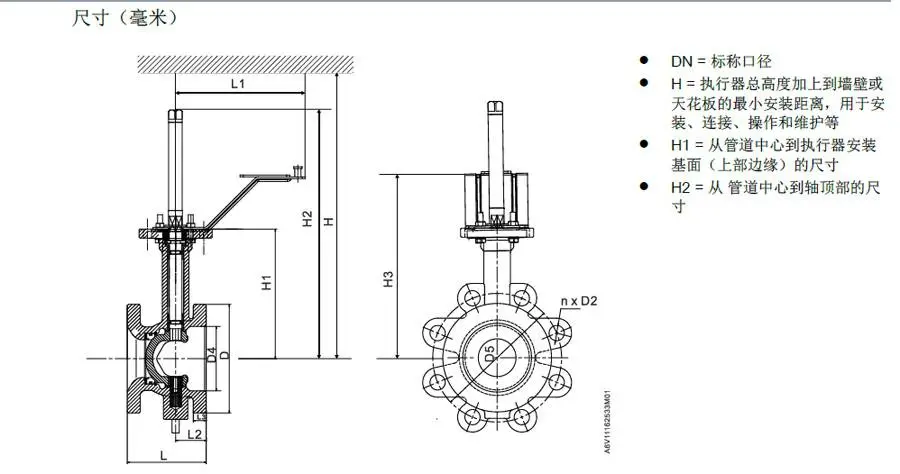

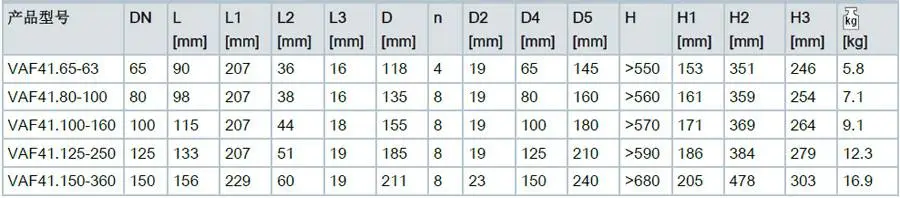

阀门尺寸
