产品参数 Product Parameter

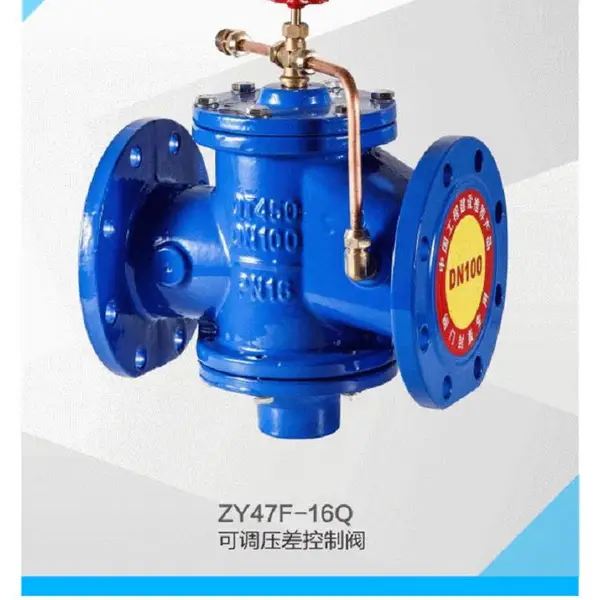

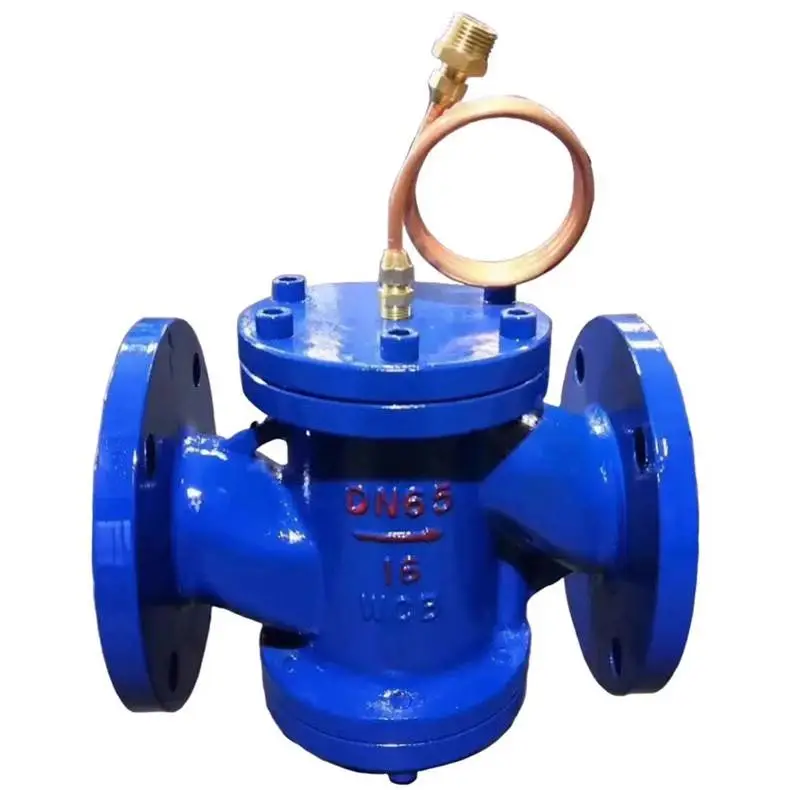

自力式压差控制阀

用途

ZYC型自力式压差控制阀， 连接管、接头 结构图

是一种利用介质自身的压力变化 上盖

进行自我控制而保持流经该被控 膜片

系统介质压差不变的节能产品。 阀芯

适用于供暖方式采用双管系统的

除热网的水力失调。不变，降低噪音，平衡阻力，消压差控制，***系统的压差基本弹簧阀体下盖

工作原理

现以安装在回水管道上的ZYC型自力式压差控制阀为例说明工作原理。当供水压力P1增大或减小时，信号由连接管传入膜片上腔，带动阀芯下移或上移，使阀座的流通面积减小或增大。P2-P3

也增大或减小，直到P1-P2保持原值恒定。当回水压力P3增大或减小的瞬间同阀座流向出口的流速降低或升高，膜片下压力P2也在这个瞬间增高或降低，带动阀芯上移或下移，直到膜片的受力重新平衡，P2恢复原值，P1-P2保护原值恒定，从而***了被控系统的供回水间压差基本不变。

主要外型尺寸及性能参数 工作原理

DN(mm) L(mm) H H1 流量m/h 按阀体上箭头所示的水流方向安装，DN32~125的要

15 110 72 98 0.2-1 安装在回水管道上，在供水管道上将连通管的安装接头装

20 110 72 98 0.3-1.5 好，并确认其内孔与供水管相通(安装接头为1/4管螺纹)，

25 115 82 102 0.5-2 然后装上连通管，连通管的另一头与阀门上的控制孔相连，

DN15~25的要装在供水管道上，连通管与回水相通。如下

32 100 91 94 1-4 图所示。

40 200 147 112 1.5-6 压差控制阀

50 215 120 112 2-8 供水 P2

65 230 125 120 3-12 连通管 流量控制阀

80 275 188 133 5-20 回水P3

100 290 208 160 10-30

供水安装，自力式压差控制阀的控制压

125 310 226 175 15-45 差为P2-P3，阀上工作压差为P1-P2。

150 350 258 195 30-80 流量控制阀

200 430 301 230 40-180 P1

250 300 635 520 367 430 265 300 100-300 150-500 供水 连通管 压差控制阀

350 670 504 340 200-700 回水P3 P2

控制压差范围 定压差型:0.03MPa，精度±  回水安装，自力式压差控制阀的控制压

适用介质:水介质温度:0-80℃DN15-25为螺纹连接 差为P1-P2，阀上工作压差为P2-P3。
