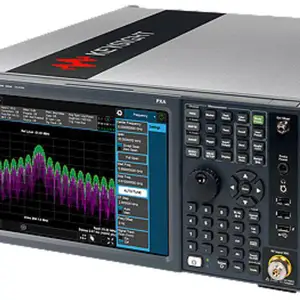

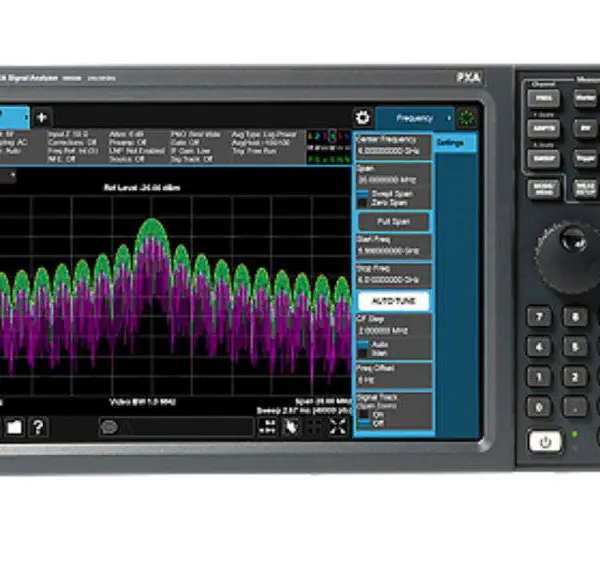

N9030B PXA信号分析仪

主要特性与功能：

利用 的信号分析工具，应对基本的信号表征

借助可选的内置跟踪发生器，可以执行经济高效的激励响应测量

X 系列测量应用软件添加重要功能

可以在研发和微波教育实验室中与培训套件结合使用，通过实践加深对理论知识的理解。

主要技术指标：

频率：无2HZ~50GHZ

频率选件：3, 8.4, 13.6, 26.5,43,44,50 GHz 使用混频器时可达1.1THZ

分析带宽：510 MHz

带宽选件：25 MHz（标配），40 ,85,160,225,510MHZ

实时带宽：510MHZ

实时带宽选件：85,160,225,510MHZ

1 GHz 时的 DANL；-174 dBm

1 GHz 时，10 kHz 频偏处的相位噪声：-136 dBc/Hz

1 GHz 时，30 kHz 频偏处的相位噪声；-136 dBc/Hz

1 GHz 时，1 MHz 频偏处的相位噪声；-146 dBc/Hz

总体幅度精度：±0.19 dB

三阶截获（TOI），1 GHz 时：+22 dBm

1 GHz 时的三阶动态范围：118 dB

应用——通用:

89600 VSA软件 、模拟解调 、噪声系数 、相位噪声 、脉冲 、激励响应 、MATLAB、矢量调制分析

应用——蜂窝:

GSM/EDGE、LTE/LTE-Advanced、NB-IoT、W-CDMA/HSPA/HSPA+

应用——无线连通性:

Bluetooth (BR/EDR/LE4.2/5.0)、Short Range Communications (ZigBee, Z-Wave)、WLAN 802.11(a/b/g/j/p/n/ac/af/ah/ax)

应用——数字视频：无

性能水平：◆◆◇◇◇◇

标准衰减器衰减范围：70 dB

标准衰减器步进；2 dB

截获概率的 短信号持续时间：3.57us

信掩比 > 60 dB 时的可检测信号持续时间：3.3ns

无杂散动态范围：75dBc

多域带宽；255MHZ

显示视图：密度、频谱图、密度频谱图、PVT(功率随时间的变化)频谱

触发：电平 、射频猝发 、线路 、外置 、周期

使用频率模板触发的应用软件：无

2 GHz 时的 DANL，不配备前置放大器：-1505dBm/Hz

10 GHz 时的 DANL，不配备前置放大器：-157 dBm/Hz

基本选件

频率范围：

N9030B-503 2HZ~3GHZ

N9030B-508 2HZ~8.4GHZ

N9030B-513 2HZ~13.6GHZ

N9030B-526 2HZ~26.5GHZ

N9030B-532 2HZ~32GHZ

N9030B-544 2HZ~44GHZ

N9030B-550 2HZ~50GHZ

前置放大器：

N9030B-P03 3GHZ

N9030B-P08 8.4GHZ

N9030B-P13 13.6GHZ

N9030B-P26 26.5GHZ

N9030B-P32 32GHZ

N9030B-P44 44GHZ

N9030B-P50 50GHZ

分析带宽：

N9030B-B25 25MHZ(标配机)

N9030B-B40 40MHZ

N9030B-B85 85MHZ

N9030B-B1X 160MHZ

N9030B-B2X 225MHZ

N9030B-B5X 510MHZ

性能选项：

N9030B-LNP低噪声路径

N9030B-RTS实时宽带I/O数据流

N9030B-EPO增强的相位噪声

N9030B-DUA双工RTSA

N9030B-FT2屏蔽触发器频率

N9030B-FT1基本检测许可证

N9030B-RBE分辨率带宽扩展

N9030B-DP2 2GB捕获存储器

N9030B-EA3 3.6GHZ电子衰减器

N9030B-FP2快速功率,高达40MHZ带宽

N9030B-MPB微波预选旁路

N9030B-TDS时域扫描

N9030B-NF2地板噪声扩展

N9030B-FSA精细分辨率步进衰减器

N9030B-EDP增强型显示装置

N9030B-PFR 频率基准

N9030B-CR3中频输出连接器

N9030B-EMC基本电磁兼容功能

N9030B-BBA I/O基带输入

N9030B-RT1可用BW、基本检测许可的实时分析

应用软件：

N9063C模拟解调测量应用软件，多点触控应用界面

N9067C脉冲测量应用软件，多点触控应用界面

N9068C相位噪声测量应用软件，多点触控应用界面

N9069C噪声系数测量应用软件，多点触控应用界面

N9071C GSM/EDGE/EVO测量应用软件，多点触控应用界面

N9073C W-CMMA/HSPA/HSPA+测量应用软件，多点触控应用界面

N9077C 802.11a/b/g/j/p/n/ac/af/ah/ax测量应用软件

N9080C LTE/LTE-Advanced FDD测量应用软件

N9082C LTE/LTE-Advanced TDD测量应用软件

N9084C短程通信测量应用软件

N9081C蓝牙测量应用软件

N6141C EMI测量应用软件

N9054C VMA矢量调制分析应用软件
