品牌:TaiKai泰开电气是否进口:否产地:西安市
极数:3P额定频率:50HzHz额定绝缘电压:12KVV
产品认证:***-2000物料编号:TK1016最小包装数:1
型号:ZW32-12/630-20产品特性:10KV线路用加工定制:是
灭弧方式:真空断路器机械寿命:10000万次CT变比:200-400-600/5
可售卖地:全国

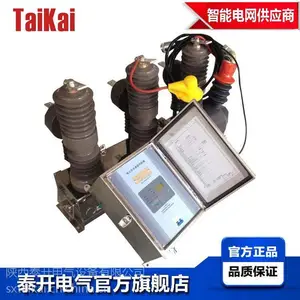

泰开电气高压10KV柱上开关ZW32-12/630-20户外真空断路器

10KV柱上开关ZW32-12户外真空断路器

ZW32真空断路器主要用途
ZW32-12系列户外高压真空断路器由陕西泰开电气设备有限公司生产,用于交流50Hz、额定电压12kV的三相电力系统中,作为分、合负荷电流、过载电流及短路电流之用。断路器可配置重合控制器能识别电流特性并实现多次自动重合闸或 故障的隔离;自备PT作为电源,成为有电压、电流信号输出并可控制的智能断路器;由电子PT提供电源并可完成过流延时、涌流延时、短路速断的三段复合保护。
ZW32真空断路器功能特点

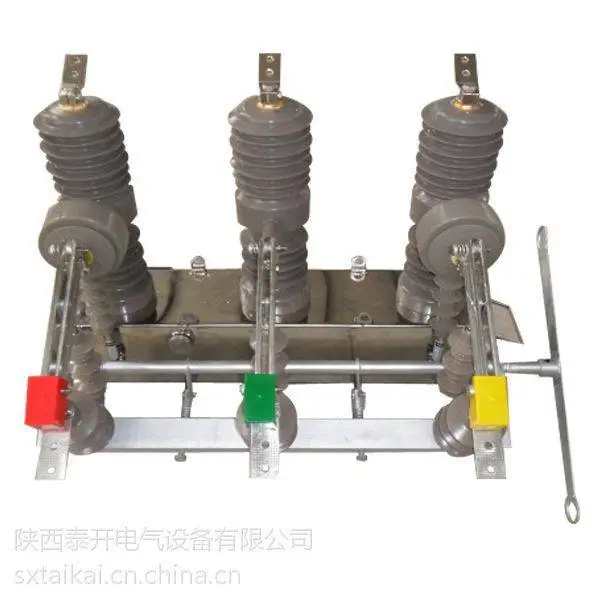

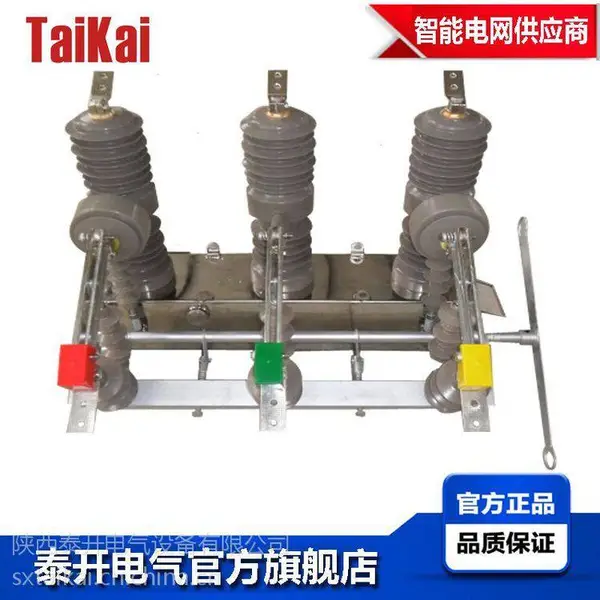

可配用弹簧操动机构,具有开断关合负荷电流、过载电流及短路电流等基本功能,是ZW32-12系列的基本型。断路器与隔离开关配合使用可组成具有明显断口的“组合断路器”。在隔离开关上可供用户选择使用硅橡胶绝缘护套,该护套具有防雨雪风沙、抗污秽腐蚀的特点,可有效避免隔离开关的冰冻和氧化。
ZW32真空断路器可以加装避雷器,避雷器可根据用户要求装在进、出线任意侧;
ZW32真空断路器可配装涌流控制器,使其具有躲涌流和过流速断的功能;
ZW32真空断路器产品结构
1.断路器总体采用小型化设计,采用全封闭结构。弹簧操作机构密封布置在箱体的里面。
2.断路器本题主要是由导体回路,传动系统,绝缘系统等组成。
3.导电回路主要由进出线导电杆,导电支架,真空灭弧室等组成,真空灭弧室是断路器的主要部件,采用陶瓷外壳,杯状纵磁场触头结构,铜铬触头材料,具有良好的开断和关合短路电流能力,电寿命长。避免由于充油,充气带来的一系列问题。
4.传动系统主要由三相主轴,绝缘拉杆,拐臂,触头弹簧及分闸弹簧等组成。
5.断路器可在两相配有电流互感器,根据用户需要可安装50/5、100/5、150/5、200/5、400/5、630/5等规格。
6.断路器操作机构由合闸弹簧、储能系统、过电流脱扣器,分合闸系统等组成,可分手动电动操作两种。
7.手动操动机构具有手动储能、手动分、合闸和过流保护功能,如用户需要可加装浪涌电流延时保护器,即具有过电流延时保护功能。
8.电动操作机构须由独立电源供电,除具有电动储能、电动分、合闸和过电流保护外,同时还具有手动储能,手动分合闸和过电流保护功能。如用户需要可加装浪涌电流延时保护器,即具有过电流延时保护功能。
9.断路器也可配置智能开关控制器,设有三段式电流保护,零序保护重合闸。速断保护等多种保护功能。它支持多种通讯协议,允许 多种通讯方式构成通讯网,即可对开关进行本地手动或遥控操作,也可通过通讯网实现远方遥控。如陪用响应的重合或分段控制装置,可作为重合器或分段器使用。
10.断路器的安装方式采用柱上座式安装。
ZW32真空断路器工作原理
a.储能过程
拉动机构手动储能拉环,或给机构电动储能信号,电动机带动储能拐臂给储能弹簧储能,通过储能保持环节保持此能量。
b.合闸过程
合闸时,拉动机构手动合闸拉环或给机构电动合闸信号,合闸弹簧能量释放,机构输出轴转动,通过拐臂,连杠带动灭弧室动触头向上运动,与静触头接触,并提供接触压力,同时为分闸弹簧储能,通过机构的合闸保持环节正常扣接使断路器保持合闸状态。
c.分闸过程
分闸时,拉动机构手动分闸拉环或给机构电动分闸信号,机构的合闸保持环节解扣,在触头压力弹簧和分闸弹簧的作用下,机构输出轴反向转动,通过连杠,拐臂带动灭弧室触头向下运动,动静触头分开,断路器分闸。分闸状态电开关分闸弹簧保持。
d.过流保护过程
配置电流互感器的断路器,当流经断路器主回路的电流超过互感器额定值时,通过互感器副边输出***电流,驱动机构内部过流脱扣器,断路器分闸。
e.延时保护器
能在断路器合闸后避免浪涌电流对断路器的误动作,能 断路器合闸时有浪涌电流情况下延时0~1.8s(可调)不脱扣,并能在正常工作状态下,准确地测出分断与合闸的工作状态和有否大电流故障,而且能 脱扣部分可靠工作.断路器在发生短路保护脱扣后,延时保护器自行恢复.
ZW32真空断路器安装使用及维护
1.安装前检查:
a.为确保断路器 运行,必须经进检查方可进入安装.
b.包装拆除后,先检查断路器外观,如导电杆上绝缘保护层是否完好,有无裂纹及其它缺陷,外壳表面,有否因运输原因造成损伤,铭牌数擗是否与订货要求相符等.
c.检查随机附件,备件和文件是否
d.手动试操作5~10次,检查断路器操作机构的动作性能,应能分、合灵活,“分” 、“合”及“储能”指示正确
e.对断路器主回路同极断口间,相间及相对地和控制部分进行42KV/1min工频耐压试验。
2.安装
a.按照断路器的安装尺寸和电力工程要求制作固定支架,并将断路器牢固地固定在支架上.
b.联结导线端子与断路器进出线端子的螺栓应拧紧,以 接触良好.
c.控制电路按线路图联结正确.
3.使用
a.断路器配手支操作机构时,拉动储能手柄9,反复操作7~8次,储能完毕时,即实现合闸.分闸时,拉动分闸拉环,即实现分闸.
b.断路器配手动操作机构时,接通电机电源,即由电机储能,储能完毕后即可操作合闸按钮或拉动合闸拉环,即实现合闸;分闸时,操作分闸按钮或拉动分闸拉环即实现分闸.
c.组合断路器应按如下程序操作:
需分闸时,首先应将断路器分断,然后再分断隔离触刀 此时断路器在联锁装置限制下,不能关合;
需合闸时,必须先将隔离触刀合闸到位,此时联锁装置释放,再关合断路器.

ZW32真空断路器成功安装案例

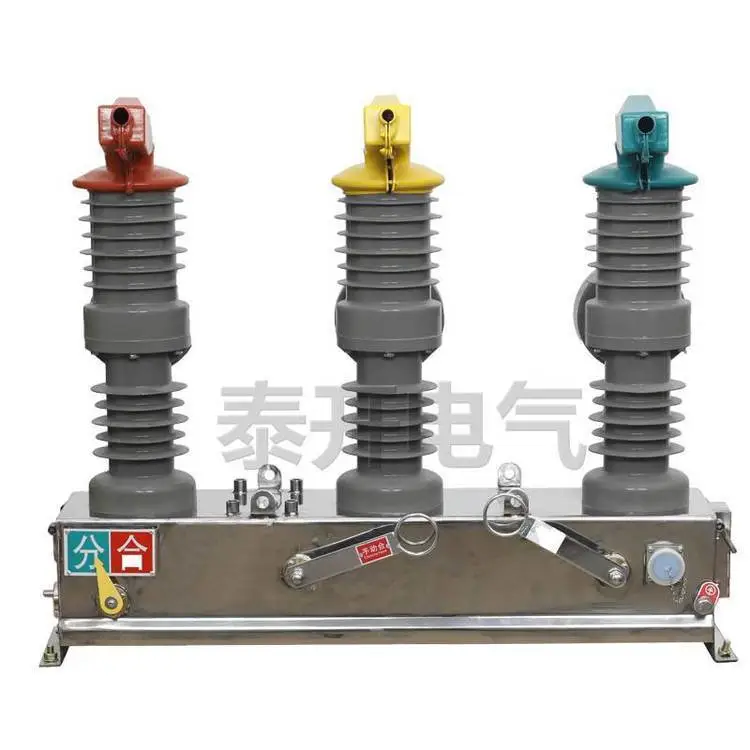

ZW32真空断路器产品图片
