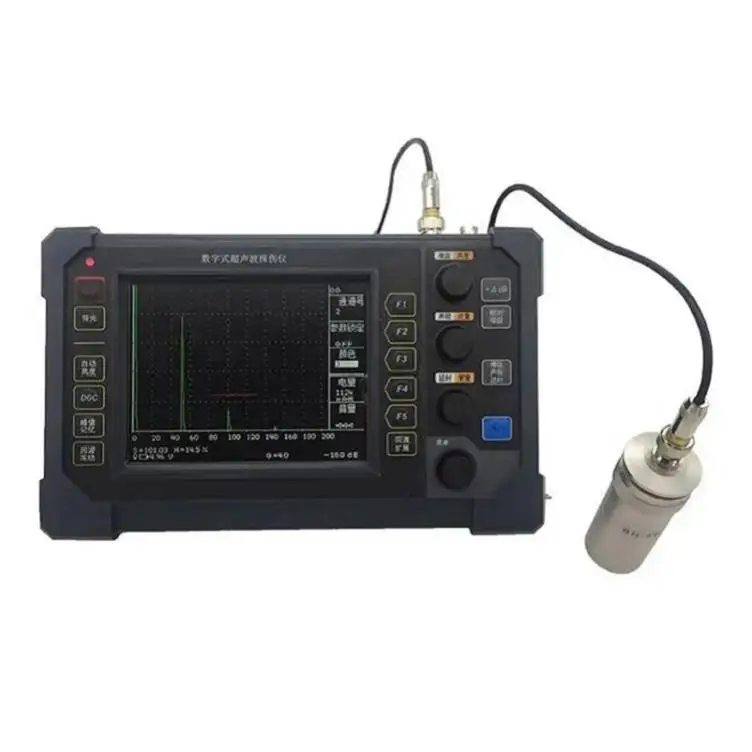

EUT650 数字智能声波无损探伤仪

技术参数

材料声速：1000~9999M/S

大声程：6100mm，满刻度声程小4mm(钢，纵波，反射式)

频率范围：0.4~10MHz(宽带)/1~33~10MHz(带通)

增益范围：110dB(步长01dB，1dB)

延时范围：6000mm

K值范围：0.20~5.00

抑制范围：0~ 50%

增量：20dB

补偿：-20~ 20dB

测长线：-20~20dB

定量线：-20~20dB

判废线：-20~20dB

垂直线性：<3%测17%

水平线性：<0.3%技检局实测0%

发射电源电压：DC 200V

发射脉冲宽度：负脉冲方波0.05~0.6μS 可调(步长0.01uS)

发射脉冲内阻：不大于10Ω

探头阻尼电阻：约120Ω 固定

放大器输入：

增益OdB，屏幕高度时约50V峰值

输入端噪声约50μV峰值(宽带)带宽噪声约16nV√Hz峰值

数字采样：8bit实时50MHz，等效200MHz(硬件实现)

显示方式：检波+、检波一、波

显示器件：TFT工业彩色液晶显示屏(320x240，57英寸)，LED背光灯

液晶屏刷新频率：50Hz

闸门：进波门、失波门，可调

动态范围：>32dB技检局实测38dB

灵敏度余量：>58dB(与探头有关)技检局实测66dB

分辩率：>26dB(与探头有关)

测厚分辨率：0.02mm(厚度小于650mm时)

电源：4节5号Ni-MH可充电池2500mAh外接电源DC9~15V05~0.3A

电池消耗功率：约2W(350mm声程 背光强、发射重复频率FAST)

约15W(350mm声程 背光弱、发射重复频率SLOW)

电池连续工作时间：约5小时(350mm声程、背光强、发射重复频率FAST)

约65小时(350mm声程 背光弱、发射重复频率SLOW)

储存环境温度：-20℃~+70℃

工作环境温度：-10℃~+50℃

外形尺寸：245x152x41mm(不包含旋钮突出部分)

质量：约950克(含电池)
