产品概述：

D643H、D643Y、D643W气动法兰式硬密封蝶阀该产品***用于石油、化工、电力、冶金、食品、医药、轻纺、造纸等行业，可安装在温度≤425℃，介质为煤气、空气、蒸汽、水、海水、油品等工业管网上作调节流量和切断介质用。驱动形式有手动、蜗轮传动、气动、液动、电动、电液联动等执行机构，可实现远距离控制和自动化操作。金属硬密封蝶阀系列产品，系长寿命、节能型蝶阀。其结构采用三维编心原理设计，阀座采用硬软密封兼容的多层次结构。本产品由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成。因此被***地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。

产品特点：
由于本产品蝶阀采用的是三维偏心原理设计，使密封面的空间运动轨迹达到，密封面相互之间无磨擦、无干涉、加之密封材料选择得当，从而使蝶阀的密封性、***性、***性和***性等。其主要特点如下：

1、开启力矩小，灵活方便，省力节能。
2、三维编心结构，使蝶板越关越紧，其密封性能好，达到无泄漏。

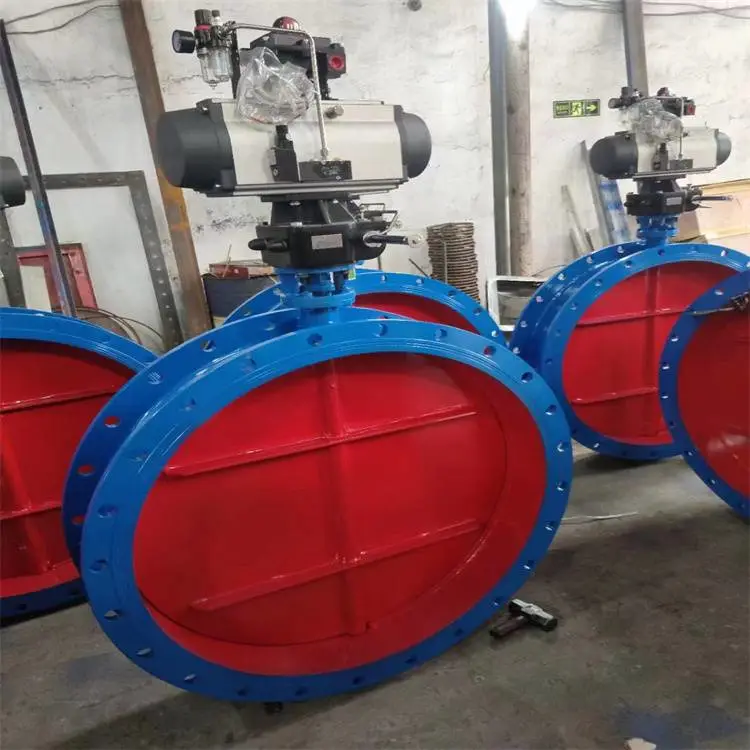

执行机构：

采用GT型气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

制造标准：
设计标准:GB/T12238-1989；JB/T8527-1997
法兰连接尺寸:
GB/T9113.1-2000；GB/T9113.2-2000
GB/T9115.1-2000；GB/T9115.2-2000
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992；JB/T9092-1999

 D43H/D343H/D643H/D943H-(40)C、P、R、V系列法兰式多层次金属硬密封蝶阀：
