简介

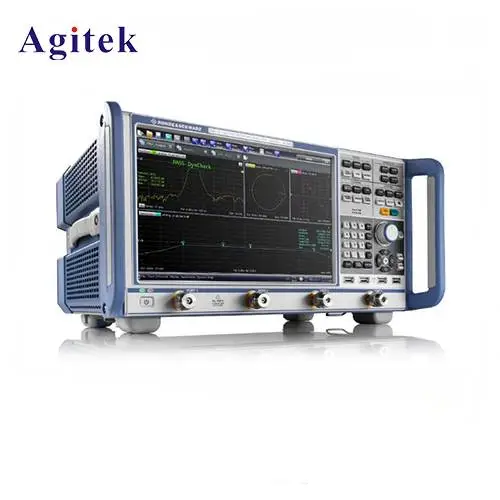

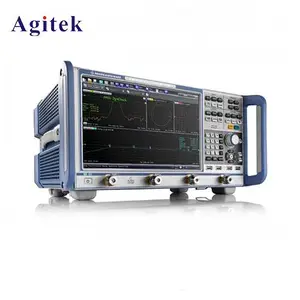

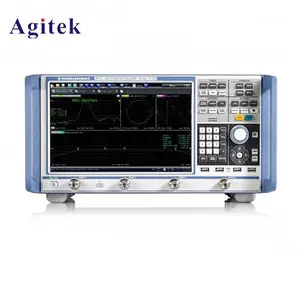

在矢量网络分析领域 60 多年的丰富经验使我们收获成功：罗德与施瓦茨凭借 R&S^?ZNB 矢量网络分析仪系列树立新的标杆。这些分析仪具有***的测量速度、精度以及易操作性。

主要特点

• 频率范围介于 9 kHz 至 40 GHz

• 140 dB 的宽动态范围

• 扫描时间短暂，比如扫描 401 个点仅需 4 ms

• 具有很高的温度稳定性，典型值为 0.01 dB/°C

• 98 dB 的较宽功率扫描范围

• 1 Hz 至 10 MHz 的较宽中频带宽范围

• 手动和自动校准

• 高分辨率 12.1 英寸大屏幕

• 基于触摸屏的用户界面

• 两个或四个端口

• 四端口型号具有两个单独的发生器

• 可使用开关矩阵最多扩展至 48 个端口

特点和优势

为满足标准而设计

• 具有较宽的动态范围（*** 9 kHz），便于在高阻塞被测设备上快速测量

• 优质的原始数据，确保很高的基本精度

• 具有高温度稳定性，校准间隔久

• 合成器处理速度快，便于快速测量

• R&S^?ZNB40 双端口型号（具有两种版本）

便于轻松测量有源和无源射频器件的特性

• 快速嵌入/去嵌，以便使用虚拟网络进行阻抗匹配

• S 参数混合模式，以便进行均衡的被测设备特性测量

• 重新定义 S 参数，以便灵活配置测试装置

• 具有广泛的分析功能，便于进行***迹线分析

• 借助接收机步进衰减器，在较宽的功率扫描范围内进行放大器测量

• 执行时域分析，以便进行故障点距离 (DTF) 测量和滤波器调整

• 使用两个单独的内部发生器，快速、轻松地在混频器和放大器上进行变频测量

易于校准（手动或自动）

• 针对每个测试应用的正确校准方法

• TSM（直通、短路、匹配）——只需五步即可全面校准

• 自动校准单元（最多带 24 个端口）

简化网络分析

• 平面、简明的菜单结构，方便有效操作

• 针对每项测量任务的***显示配置

在生产中实现高吞吐量

• 短暂的测量时间

• 得益于较宽的动态范围以及优化的中频带宽，测量速度极快

• 专为被测设备设计的分段扫描

• 快速切换仪器设置

• 用于控制外部零件处理器的处理器 I/O 接口

• 支持双向数据传输的 GPIB 接口有助于在生产中节省时间

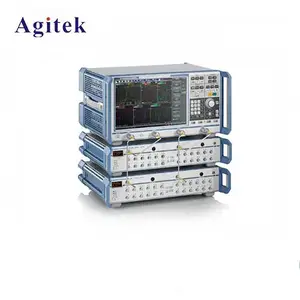

涉及最多 48 个端口的测量

• 使用开关矩阵扩展端口数量

• 便于直接控制前端模块的 RFFE GPIO 接口

• 一键轻松配置

• 快速测量以及出色的射频特性

适合每项应用的矩阵解决方案

一项值得的投资

• 满足未来需求

• 升级系统软件，无需重写系统软件

• 一款支持用户语言的分析仪
