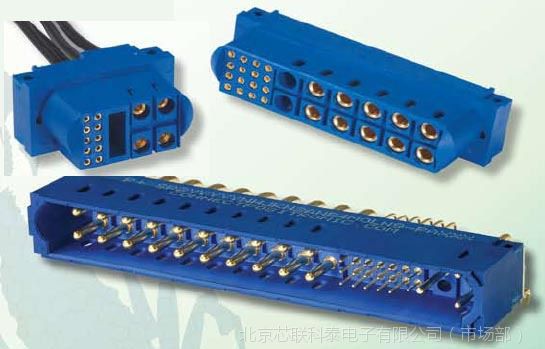

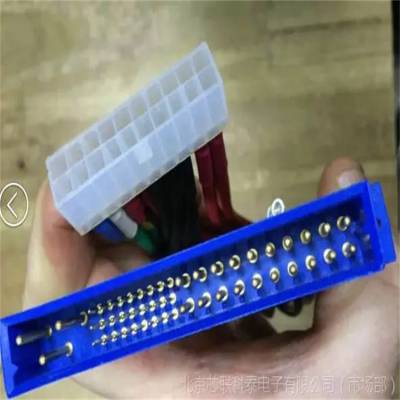

北京芯联科泰电子有限公司经营分销美商宝西POSITRONIC-PCIH连接器

技术特性

材料和表面处理:

绝缘体: 玻璃纤维填充聚酯 阻燃等级: VL 94V-0   颜色: 蓝色

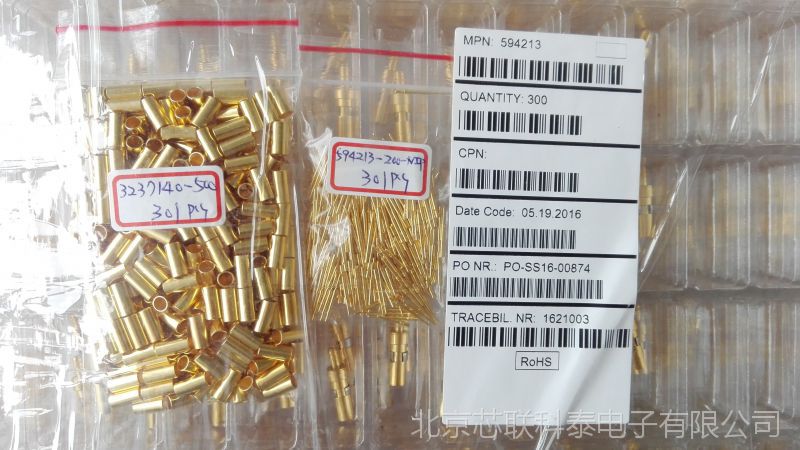

接触件: 16号接触件: 高传导性精密加工铜合金,

         20号和22号接触件: 精密加工铜合金

         镀层: 镍上闪镀薄金,其他可用镀层请看手册36页第七步详细资料

安装螺丝材料: 钢镀锌

电性能:

请查阅手册第四页温升曲线详细资料

PCIH接触件电流额定值:( 按照UL 1977标准)

PCIH38:

16号电源接触件:

第36.37.38位置 40安培持续供电，所有插针全负载

***-20位置     28安培持续供电, 所有插针全负载

20号接触件: 5安培 额定值

PCIH47:

 16号电源接触件:

第45.46.47位置 40安培持续供电，所有插针全负载

***-20位置     28安培持续供电, 所有插针全负载

22号接触件: 3安培 额定值

PCIH49:

 16号电源接触件:

第45-49位置    37安培持续供电，所有插针全负载

***-20位置     28安培持续供电, 所有插针全负载

22号接触件: 3安培 额定值

初始接触电阻():

16号接触件: 0.0007欧姆(值)

20号接触件: 0.004欧姆(值)

22号接触件: 0.004欧姆(值)

绝缘电阻: (按照IEC512-2标准,测试方法:3a): 5000兆欧

击穿电压

PCIH38:

        36.37.38位置接触件 3000伏 有效值

        1-20位置接触件     1500伏 有效值

        21-35位置接触件    1000伏 有效值

PCIH47:

45.46.47位置接触件 3000伏 有效值

        1-20位置接触件     1500伏 有效值

        21-44位置接触件    1000伏 有效值

PCIH49:

45-49位置接触件    1500伏有效值

        1-20位置接触件     1500伏 有效值

        21-35位置接触件    1000伏 有效值

最小爬电距离:

PCIH38:

38-36位置  3.2 mm (0.126英寸)

37-36位置  3.2 mm (0.126英寸)

38-信号针  6.4 mm (0.252英寸)

37-信号针  6.4 mm (0.252英寸)

38-37位置  2.5 mm (0.098英寸)

36-信号针  2.0 mm (0.079英寸)

PCIH47:

47-45位置  3.2 mm (0.126英寸)

46-45位置  3.2 mm (0.126英寸)

47-信号针  6.4 mm (0.252英寸)

46-信号针  6.4 mm (0.252英寸)

47-46位置  2.5 mm (0.098英寸)

45-信号针  2.0 mm (0.079英寸)

PCIH47

36-信号针  2.0 mm (0.079英寸)

工作电压

PCIH38:

  36.37.38位置接触件 1000伏 有效值

  1-20位置接触件     500伏 有效值

  21-35位置接触件    333伏 有效值

PCIH47:

  45.46.47位置接触件 1000伏 有效值

  1-20位置接触件     500伏 有效值

  21-44位置接触件    333伏 有效值

PCIH49:

   45-49位置接触件    500伏有效值

   1-20位置接触件     500伏 有效值

   21-35位置接触件    333伏 有效值

机械性能

盲插系统: 插头和插座允许未对准范围为1.3毫米(0.050英寸)

键位:     由连接器壳体提供

可卸出接触件: 从绝缘体后部安装,取出则用取针工具从绝缘体前部插入,为了高可靠性,16.20.22号插孔采用闭口式设计.

可卸出式接触件在绝缘体力的保持力:16号接触件 67牛 (15磅)

                                 20号接触件  45牛 (10磅)

                                 22号接触件 27牛 (6磅)

固定接触件: 16号接触件采用闭口式设计,包括直式或直角(90°)线路板安装型

            20和22号接触件采用ROBI-D开口式设计,包括直式或直角(90°)线路板安装型,闭口式接触件适用情况请和销售技术员联系

预安装式接触件在绝缘体力的保持力:16号接触件 45牛 (10磅)

                                 20号接触件 27牛 (6磅)

焊接温度: 260℃(500℉) 持续10秒,按照IEC 512-6 测试条件12e,25瓦烙铁.

持续插拔:

PCIH38: 首接触针为36，***接触的是22.25.28

PCIH47和PCIH49: 首接触针为45，***接触的是27

请和销售技术员联系客户***的连续插配资料

安全的内嵌式接触件: 按安全性需要,下一个16号接触件从插座绝缘体内陷5毫米(0.197英寸)

PCIH38: 37-38位置

PCIH47和PCIH49: 46-47位置

兼容的终端: 16号,20号和22号适用于兼容终端

印刷线路板和面板安装:

印刷线路板和面板安装均提供安装孔,适用自攻螺丝

机械操作:250次联装,最小值

环境特性

工作温度: -55℃- +125℃

通过的认证:

UL认证: UL文件号E49351

TUV认证: 文件号 215/99

CSA认证: 文件号 LR54219

PCIH系列产品型号

PCIH38

PCIH38R

PCIH47

PCIH47R

PCIH49W25

PCIH49W25R
PCIH38F300A1

PCIH38RF300A1

PCIH47F300A1

PCIH47RF300A1

PCIH49W25F300A1

PCIH49W25RF300A1
PCIH38F300A2

PCIH38RF300A2

PCIH47F300A2

PCIH47RF300A2

PCIH49W25F300A2

PCIH49W25RF300A2
PCIH38F300C1

PCIH38RF300C1

PCIH47F300C1

PCIH47RF300C1

PCIH49W25F300C1

PCIH49W25RF300C1
PCIH38F300C2

PCIH38RF300C2

PCIH47F300C2

PCIH47RF300C2

PCIH49W25F300C2

PCIH49W25RF300C2
PCIH38F300D1

PCIH38RF300D1

PCIH47F300D1

PCIH47RF300D1

PCIH49W25F300D1

PCIH49W25RF300D1
PCIH38F300D2

PCIH38RF300D2

PCIH47F300D2

PCIH47RF300D2

PCIH49W25F300D2

PCIH49W25RF300D2
PCIH38M300A1

PCIH38RM300A1

PCIH47M300A1

PCIH47RM300A1

PCIH49W25M300A1

PCIH49W25RM300A1
PCIH38M300A2

PCIH38RM300A2

PCIH47M300A2

PCIH47RM300A2

PCIH49W25M300A2

PCIH49W25RM300A2
PCIH38M300C1

PCIH38RM300C1

PCIH47M300C1

PCIH47RM300C1

PCIH49W25M300C1

PCIH49W25RM300C1
PCIH38M300C2

PCIH38RM300C2

PCIH47M300C2

PCIH47RM300C2

PCIH49W25M300C2

PCIH49W25RM300C2
PCIH38M300D1

PCIH38RM300D1

PCIH47M300D1

PCIH47RM300D1

PCIH49W25M300D1

PCIH49W25RM300D1
PCIH38M300D2

PCIH38RM300D2

PCIH47M300D2

PCIH47RM300D2

PCIH49W25M300D2

PCIH49W25RM300D2
PCIH38F400A1

PCIH38RF400A1

PCIH47F400A1

PCIH47RF400A1

PCIH49W25F400A1

PCIH49W25RF400A1
PCIH38F400A2

PCIH38RF400A2

PCIH47F400A2

PCIH47RF400A2

PCIH49W25F400A2

PCIH49W25RF400A2
PCIH38F400C1

PCIH38RF400C1

PCIH47F400C1

PCIH47RF400C1

PCIH49W25F400C1

PCIH49W25RF400C1
PCIH38F400C2

PCIH38RF400C2

PCIH47F400C2

PCIH47RF400C2

PCIH49W25F400C2

PCIH49W25RF400C2
PCIH38F400D1

PCIH38RF400D1

PCIH47F400D1

PCIH47RF400D1

PCIH49W25F400D1

PCIH49W25RF400D1
PCIH38F400D2

PCIH38RF400D2

PCIH47F400D2

PCIH47RF400D2

PCIH49W25F400D2

PCIH49W25RF400D2
PCIH38M400A1

PCIH38RM400A1

PCIH47M400A1

PCIH47RM400A1

PCIH49W25M400A1

PCIH49W25RM400A1
PCIH38M400A2

PCIH38RM400A2

PCIH47M400A2

PCIH47RM400A2

PCIH49W25M400A2

PCIH49W25RM400A2
PCIH38M400C1

PCIH38RM400C1

PCIH47M400C1

PCIH47RM400C1

PCIH49W25M400C1

PCIH49W25RM400C1
PCIH38M400C2

PCIH38RM400C2

PCIH47M400C2

PCIH47RM400C2

PCIH49W25M400C2

PCIH49W25RM400C2
PCIH38M400D1

PCIH38RM400D1

PCIH47M400D1

PCIH47RM400D1

PCIH49W25M400D1

PCIH49W25RM400D1
PCIH38M400D2

PCIH38RM400D2

PCIH47M400D2

PCIH47RM400D2

PCIH49W25M400D2

PCIH49W25RM400D2
PCIH38F8000

PCIH38RF8000

PCIH47F8000

PCIH47RF8000

PCIH49W25F8000

PCIH49W25RF8000
PCIH38F9300A1

PCIH38RF9300A1

PCIH47F9300A1

PCIH47RF9300A1

PCIH49W25F9300A1

PCIH49W25RF9300A1
PCIH38F9400A1

PCIH38RF9400A1

PCIH47F9400A1

PCIH47RF9400A1

PCIH49W25F9400A1

PCIH49W25RF9400A1
PCIH38M9300A1

PCIH38RM9300A1

PCIH47M9300A1

PCIH47RM9300A1

PCIH49W25M9300A1

PCIH49W25RM9300A1
PCIH38M9400A1

PCIH38RM9400A1

PCIH47M9400A1

PCIH47RM9400A1

PCIH49W25M9400A1

PCIH49W25RM9400A1
PCIH38F9300C1

PCIH38RF9300C1

PCIH47F9300C1

PCIH47RF9300C1

PCIH49W25F9300C1

PCIH49W25RF9300C1
PCIH38F9400C1

PCIH38RF9400C1

PCIH47F9400C1

PCIH47RF9400C1

PCIH49W25F9400C1

PCIH49W25RF9400C1
PCIH38M9300C1

PCIH38RM9300C1

PCIH47M9300C1

PCIH47RM9300C1

PCIH49W25M9300C1

PCIH49W25RM9300C1
PCIH38M9400C1

PCIH38RM9400C1

PCIH47M9400C1

PCIH47RM9400C1

PCIH49W25M9400C1

PCIH49W25RM9400C1
PCIH38F9300D1

PCIH38RF9300D1

PCIH47F9300D1

PCIH47RF9300D1

PCIH49W25F9300D1

PCIH49W25RF9300D1
PCIH38F9400D1

PCIH38RF9400D1

PCIH47F9400D1

PCIH47RF9400D1

PCIH49W25F9400D1

PCIH49W25RF9400D1
PCIH38M9300D1

PCIH38RM9300D1

PCIH47M9300D1

PCIH47RM9300D1

PCIH49W25M9300D1

PCIH49W25RM9300D1
PCIH38M9400D1

PCIH38RM9400D1

PCIH47M9400D1

PCIH47RM9400D1

PCIH49W25M9400D1

PCIH49W25RM9400D1
