一、新标准水泥胶砂试体成型振实台    软练两件套概述

    ZS-20H型水泥胶砂振实台是为水泥胶砂强度检验方法等同采用 IS0679***而设计。该仪器符合 JC／T 682《水泥胶砂试体成型振实台》要求，适用于水泥强度检验所用试样的制备。

二、新标准水泥胶砂试体成型振实台    软练两件套技术数据

1、台盘（包括臂杆、压模框等）的总质量 13.75kg±0.25kg

2、振动部分总重量      20kg±0.5kg3、振幅（落距）

3、振动60次的时间      60秒士2秒15mm±0.3mm

4、电动机型号       90TDY4

5、电动机转速       60转／分

6、电动机功率        40W

7、电源电压          AC220V 50Hz

8、外形尺寸（长x宽x高）     (1300x570x770)mm

9、净重         ≈83kg

三、新标准水泥胶砂试体成型振实台    软练两件套工作原理

该仪器主要由振动部件，机架部件和接近开关程控系统组成，见图2。工作时由同步电动机带动凸轮转动，使振动部件上升运动，升到定值后落下，而产生振动使水泥胶砂在力的作用下振实，该仪器采用液晶触摸屏控制，60 次后自动停止。当试验完成后，液晶屏显示设置次数已到，并开始报警提示，按确认键即可。

四、新标准水泥胶砂试体成型振实台    软练两件套安装

振实台的正确安装对试件的制作和试验结果至关重要，安装时请按以下步骤进行。

1、按标准GB／T17671中的4.2.5要求、振实台安在高度约400mm的混凝土基座上。混凝土体积约为0.27㎡3、重约650kg。需防外部振动影响振实效果时，可在整个混凝土基座下放一层厚约5mm天然橡胶弹性衬垫。并注意机体应有良好的用电安全接地。

2、将振实台用地脚螺钉固定在基座上，安装后成水平状态，可用高度尺校正振实台台面四角的高度差在1mm以内，长度方向水平在0.5mm以内、仪器底座与基座之间安铺一层新鲜厚砂浆以***它们完全接触。同时也可用此方法调整台面和臂杆呈水平。

3、待水泥胶砂凝结硬化后拧紧地脚螺钉，注意拧紧力应基本一致，防止设备变形，然后将图2所示中台面（7）抬起，凸头（8）与定位套（10）不应有卡阻现象，若发现有卡阻现象，一般是水平未校准、应寻找原因后校准。

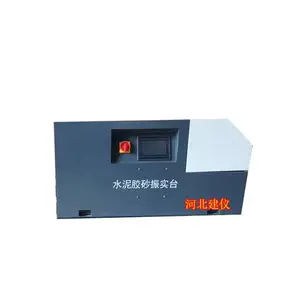

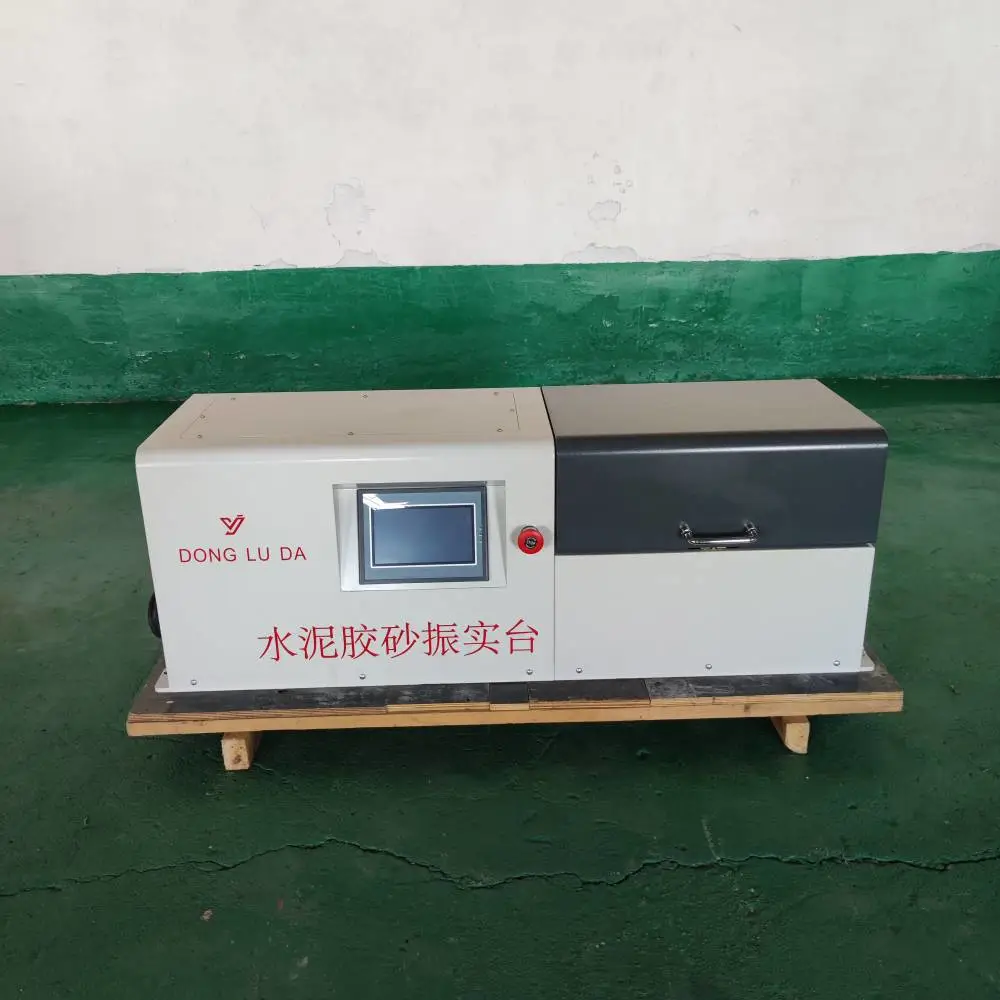

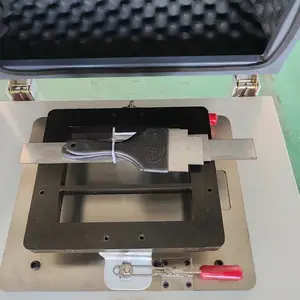

产品图片
