测试桩安装方法

简介

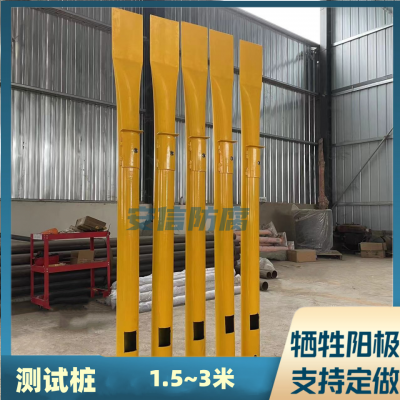

测试桩设计为多功能测试桩，用于阴极保护参数的检测，是管道管理维护中***的装置，按测试功能沿线布设。测试桩用于管道电位、电流、绝缘性能的检测，测试桩一般装有6个接线柱，根据客户需求可增加或减少接线柱，可以根据设计单位的具体要求方便地组成电位、电流、牺牲阳极、绝缘性能测试桩或交叉管道测试桩等。

组成

测试桩是由桩体、测试接线板、接线柱、接线端子、铜连接片、测试导线和铭牌等几部分组成。

材质

钢制测试桩、水泥测试桩、塑料测试桩、玻璃钢测试桩。钢制测试桩又分为碳钢测试桩和不锈钢测试桩。

功能

●电位测试桩：主要用于检测保护电位；

●电流测试桩：测量管道中的电流；

●牺牲阳极测试桩：用于连接牺牲阳极、测量牺牲阳极的性能参数；

●阴极保护测试桩：连接测试片、检查片。

安装方法

所有电缆线通过测试桩钢管底部引到接线端子，根据设计要求确认埋深，测试电缆数量及界限方式。

①电位测试桩：管道测试电缆接红色接线端子，参比电极电缆接黑色接线端子；

②电化学测试桩：两支阳极所带电缆分别接到测试桩内的红色接线端子，管道测试电缆接上面黑色接线端子，参比电极电缆线接下面的黑色接线端子。

电缆线连接好以后将测试桩埋入地下后，用混凝土浇注，并确保与地面垂直、牢固可靠，并将测试桩门锁好。

检测

    测试所需用品：便携式参比电极一套、万用表一个。

测试桩安装好以后，开始检测，准备测试时只需要打开测试桩门，将万用表调至2V档量程，然后将万用表的两条线分别接相应的接线端子，便携式参比电极连万用表黑色线、万用表红色线连管道引出测试线开始检测，正常数值范围为0.8-1.2之间，读取并记录好数据即可。

城市***测试桩的设置原理一般为：1公里设置1根测试桩，10公里设置1根电流测试桩，穿越公路、铁路、村庄等时，按需要设置电流测试桩。
