Q967F-16C电动供热设备输出管线全焊接钢制球阀 Q967F电动全焊接球阀产品说明
由回转型角行程电动执行器和焊接球阀结构组成，属旋转类型**调节或开关阀类，接受工业自动化控制(DCS, PLC系统)仪表来源的电流信号或电压信号的输入输出，可实现对工艺管路中流体介质的比例调节或二位开关控制,通常用于管道介质的远程开关或调节控制，是对阀门实现远控、集控和自控***的驱动装置在轴的端面以及阀体接管法兰面施加Y方向位移约束；为了防止球垫产生移 动，在球垫外周施加Y方向和Z方向位移约束，允许其在流体流动方向产生变形。本实用新型涉及高压球阀，尤其是涉及一种平衡式高压球阀。 焊接式球阀的关闭件是个球体，它是依靠球体绕阀体中心线作90度旋转来达到开启、关闭的一种阀门。直通式球阀在管路中主要用来做切断介质的。结构形式有二片式和三片式，对接焊方式有承插焊、坡口焊、平。在石油、化工、天然气等行业中，防爆电动球阀的应用越来越广泛。但是，如何正确选型和设计防爆电动球阀，是很多工程师和技术人员面临的问题。

选型还需要考虑介质的性质和工作环境。例如，介质的温度、压力、粘度和腐蚀性都会对电动球阀的选型产生影响。在高温、高压或强腐蚀介质下，需要选择适合的材质和结构的电动球阀以***正常工作。此外，工作环境的温度、湿度和震动等也需要考虑，特别是在恶劣环境下需要选择防爆或防腐蚀型号的电动球阀。Q967F-16C电动供热设备输出管线全焊接钢制球阀

　Q967F电动全焊接球阀 大型供热设备输出管线球阀　一、Q967F电动全焊接球阀选型

　Q967F-16C电动供热设备输出管线全焊接钢制球阀

Q967F电动全焊接球阀 大型供热设备输出管线球阀 Q967F电动全焊接球阀选型指南：

Q967F-16C电动供热设备输出管线全焊接钢制球阀

Q967F电动全焊接球阀 大型供热设备输出管线球阀　　二、Q967F电动全焊接球阀设计

Q967F-16C电动供热设备输出管线全焊接钢制球阀

Q967F电动全焊接球阀 大型供热设备输出管线球阀

当我们确定要用电动球阀的时候，首先需要知道的就是的工况条件：即它和阀门连接管道的口径和连接方式，如法兰、对夹等，然后是工作条件，阀门的工作压力是多大呢？这个是需要具体的数值，根据数值进行测算选型，阀门所流通的介质是什么呢？一般来说，如果像流通的是大颗粒的物质，就要思考是否会磨损密封面的情况，像流通化学品这些具有腐蚀性的介质，就要考虑是否防腐蚀型材质，也可以根据此介质的属性相对应选择阀体和阀芯的材质，除了以上这些，还有工作温度等等。

再就是阀门的流量，一般来说，球阀在打开时的流阻非常小，几乎可以为零，所以流量是比较大的，还有电压，电压不同，即使是同一种产品也不能使用，会发生熔断保险丝等现象，再就是防爆和防护等级，在一些比较特别的工况下，要考虑防爆的需求，防护等级指的是执行器的放水和防外物等级，IP68相对较好一些；在选型上，还需要注意是需要开关型还是调节型，实际上两者的价格差距比较大，顾名思义，开关型是负责开启和关闭阀门截断介质，而调节型除了可以满足启闭的要求，还可以调节流量等等。

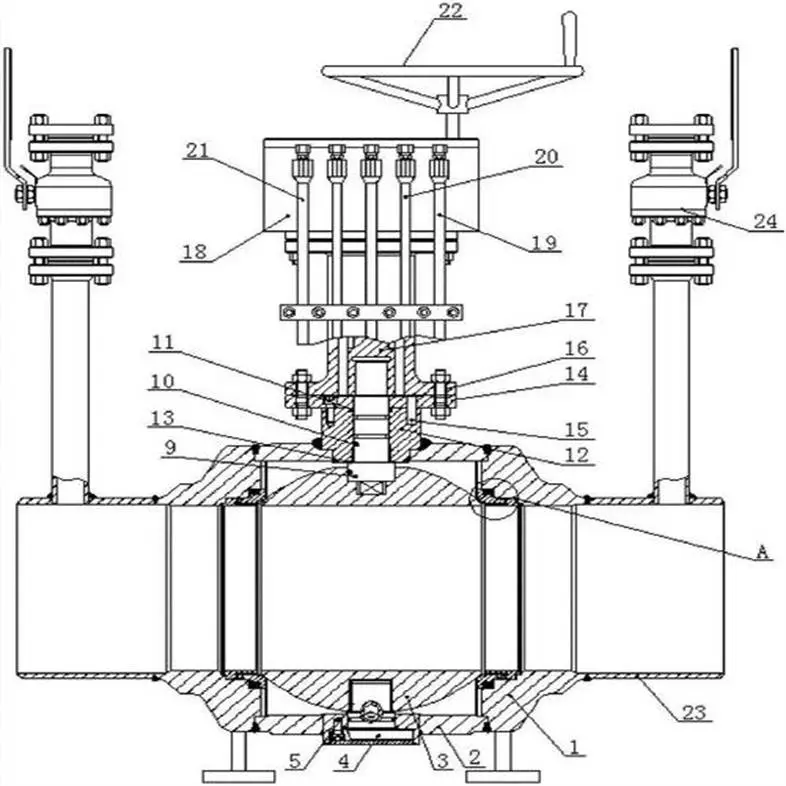

Q967F电动全焊接球阀 大型供热设备输出管线球阀对焊球阀是近年来被广泛采用的一种新型阀门，此阀可水平安装或垂直安装。球阀主要用于接通或阻断管路介质，尤以用在要求迅速开闭的部位更佳，如应急卸荷等处。由于其具有结构简单，零件少，重量轻，应用日趋广泛。结构：主要由阀体、阀盖、密封阀座、球体和阀杆等组成。带孔的球体是球阀的阀芯，球体受阀杆的转动来控制启闭，旋转即是全程的开关。球阀可分为浮动球阀和固定球阀两大类。浮动球阀的特点是球体可以自由浮动。根据密封座结构不同又分为固定密封座和带活动密封座两种。固定密封阀座的浮动球阀，在阀体内装有两个四氟制成的固定密封阀座，在两间座之间夹紧一个由碳钢或不锈钢制成的浮动球，球体上有圆形通孔，开后时，通道打开；当阀杆转动时，球孔垂直于阀门的通道，靠介质的压力将球体紧压在后面的阀座上，***阀门的密封性能。

Q967F电动全焊接球阀特点：
Q967F-16C电动供热设备输出管线全焊接钢制球阀
Q967F电动全焊接球阀 大型供热设备输出管线球阀 Q967F电动全焊接球阀应用场合：
城市燃气：燃气输出管道、主干线及各支线供应管道等。
集中供热：大型供热设备输出管线、主干线、支线。
热交换机：管道及各回路启闭。
钢铁厂：　各种流体管道、废气排放管道、煤气和热力供应管道、燃料供应管道。
各种工业设备：各种热处理管道、各种工业煤气和热力管道。　

Q967F电动全焊接球阀 大型供热设备输出管线球阀全焊接球阀性能：
Q967F-16C电动供热设备输出管线全焊接钢制球阀
Q967F电动全焊接球阀电动焊接球阀技术特点：
1、功能强劲：
    n智能型、比例式、开关型、各类信号输出；
    n全行程时间5秒、10秒、15秒、30秒、60秒等供您选择；
    n智能型控制模块集成于电动装置本体中，无须外接定位器。
2、可靠性能：
    n特殊的铜合金锻造一体化涡轮强度高、耐磨性好、转动精度高；
    n优良进口轴承、电器元件等关键零部件提高了使用寿命；
    n通过1500V耐压测试，F级绝缘电机可靠；
    nIp67高标准防护等级。
3、使用方便：
    n免加油、免点检、防水防锈、任意角度安装；
    n采用单相电源，外接线路简单，并有AC(24/110/220/380)V/DC(12/24/220)V供您选择。
4、唯美外观：
    n铝合金压铸外壳，精细流畅；
    n体积和重量仅相当于传统的35%左右；
5、具备手动操作。

Q967F电动全焊接球阀 大型供热设备输出管线球阀 Q967F电动全焊接球阀其主要性能特点：
1．壳体-壳体为硬质铝合金，经阳极氧化处理和聚酯粉末涂层，性强，防护等级为IP67，NEMA4和6，并有IP68和防爆型供选择。
2．电机-全封闭式鼠笼式电机，体积小，扭距大，惯性力小，绝缘等级为F级，内置热保护开关，可防止损坏电机。
3、指示器-指示器安装在中心轴上，可以观察阀门位置。透镜采用凸出镜设计，不积水，观察更方便。
4、电动焊接式球阀干燥器-用来控制温度，防止由于温度和天气变化导致执行器内部水分凝结，保持内部电气元件的干燥。
5、限位开关-机械、电子双重限位。机械限位螺钉可调，；电子限位开关由凸轮机构来控制，简单的调整机构能并方便地设定位置，且不受手轮过量的影响。
6、电动焊接式球阀阀扭距开关-可提供过载保护，防止损坏电机。（出厂前已设定好，请用户不要随意更改设置）
8．自锁-的双蜗轮蜗杆机构可 传输大扭距，，噪音低，寿命长有自锁功能，防止反转，传动部分部分，无需再加油。
9．防脱螺栓-拆除外壳时，螺栓附在壳体上，不会脱落。
10．安装-底部安装尺寸符合***5211，驱动轴套可拆下根据需要进行加工，适应性强。可以垂直安装，也可以水平安装。
11．线路-控制线路符合单相或三相电源标准，线路布置紧凑合理，接线端子可有效满足各种附加功能的要求。
12．蜗轮-采用凹轮设计，与蜗杆的接触面大，传输扭距大，平衡且，使用寿命长。
13．PCU板-结构紧凑合理，将PCU板内置于机壳内。

Q967F电动全焊接球阀 大型供热设备输出管线球阀 Q967F电动全焊接球阀主要技术参数

Q967F电动全焊接球阀设计标准

注：阀门连接法兰及对焊端尺寸可根据用户要求设计制造。

Q967F电动全焊接球阀主要零部件材料

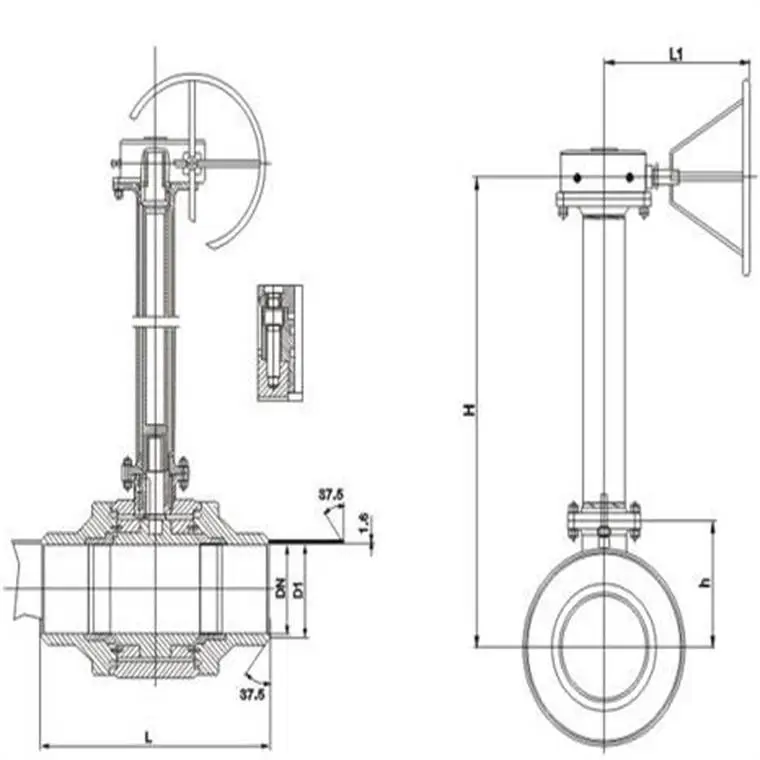

Q967F电动全焊接球阀 大型供热设备输出管线球阀 Q967F电动全焊接球阀主要外形与连接尺寸

适用于两位切断、调节的场合，阀与执行机构的连接采用直连方式，由 UNIC、PSQ、HQ、DHL等电动执行器(也可根据用户要求配置其他型号电子式电动执行机构)与浮动球阀组成，电动执行机构内置伺服系统，无须另配伺服放大器，输入 4-20mA 信号及 220V AC 电源即可控制运转，该阀具有结构紧凑，通常使用于密封要求比较严格的场合，除了控制气体、液体、蒸汽介质之外，还适宜控制污水和含有纤维性杂质的介质。

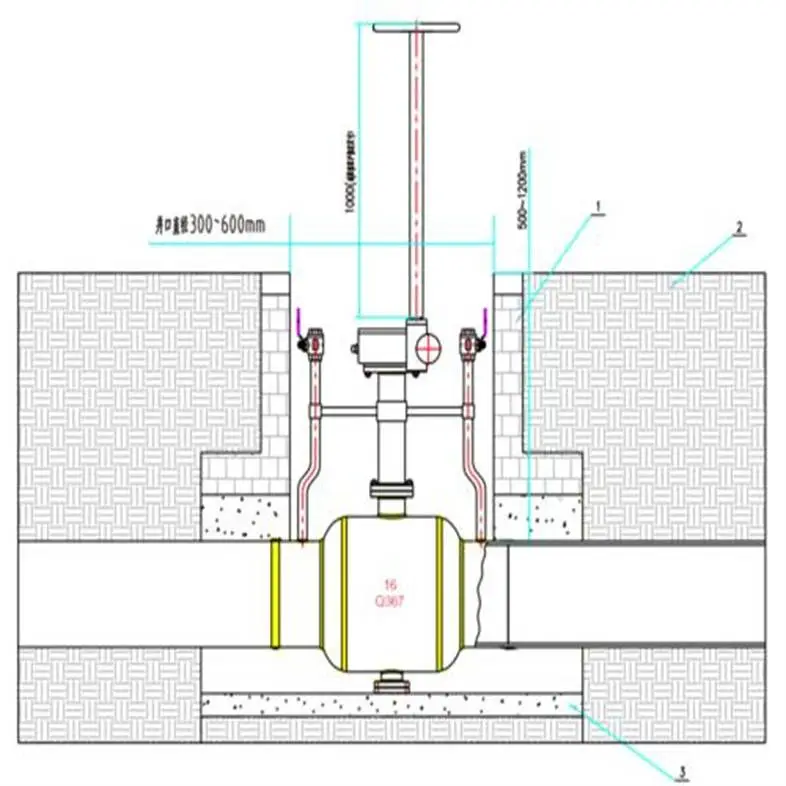

Q967F-16C电动供热设备输出管线全焊接钢制球阀安装注意事项
1、电动全焊接球阀的设计为双向密封式的结构，无水流方向的安装。
2、阀门袖管两端的保护帽在焊接之前不要来摘除。为了防止杂物进入阀内而损伤密封件。
3、管道和阀门焊接端进行打磨处理，清楚掉管道内部的杂物和表面的油渍，可以***焊接的质量。
4、阀门的焊接端和管道进行焊接时，阀门必须要***处于***全开的状态，这样是为了避免在焊接时飞溅的杂质损伤到阀球以及密封面。

Q967F-16C电动供热设备输出管线全焊接钢制球阀订货须知：
一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
