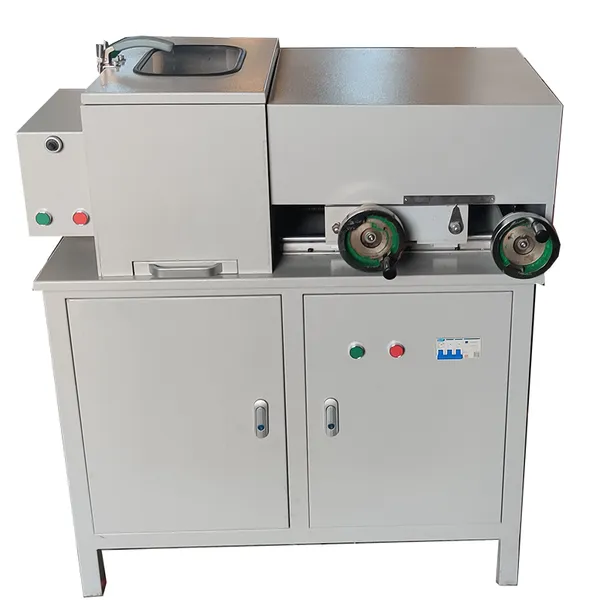

RY-H6全自动混凝土粉样分层研磨机是为满足《水运工程结构耐久性设计标准》（JTS153-2015）中多批量混凝土制样和取粉的要求而设计制造的取样制样收集设备。同时满足JTJ275-2000《海港工程混凝土结构表面涂层防腐技术规范》和JTT695-2007《混凝土桥梁结构表面涂层防腐技术规范》。根据标准中附录“H.4浸渍深度实验-热分解气相色谱法”的要求，采用双电机驱动、四爪卡盘夹持的混凝土试样，触摸屏及PLC数控技术，运用平磨边轮和侧边轮，打磨圆形试件侧面，可获得芯样距离边缘5mm的粉末，并随深度增加，磨粉范围减少。同时满足标准中“H.5氯化物吸收量降低效果试验”中的取粉要求。

主要性能特点

该全自动混凝土粉样分层研磨机是在多年的研发过程中，围绕该产品应用不同开发了该全自动化机型，经过反复改进，可靠性和实用性进一步加强。该设备设定了程序后，整个打磨过程自动完成。 采用步进电机和调速电机，通过触摸屏控制自动进行混凝土的打磨。可夹持固定不同规格、不同形状的试件，可对试件上下调整；采用多片随动密封机构构建密封箱体，改善工作环境，较好的降低了噪音，***粉尘污染；采用接近开关等安全保护装置***了粉磨机的安全性，通过触摸屏设置和精密传感器控制，***打磨尺寸的准确度。设备由四台电机完成全自动化运行，主电机带动磨轮旋转打磨，另外三个可调速电机可以实现三种运动。试块（包括夹具）夹持系统可以以轴心按照设定速度转动，完成侧面打磨；工作台沿试件表面移动完成了在Y方向的移动，实现整个截面的打磨；工作台进给及后退完成了在X方向的移动，准确到0.01毫米。

RY-H6全自动混凝土粉样分层研磨机/全自动混凝土剖面磨削机主要通过触摸控制面板完成各种操作，也可以手动进行操作。可以0.01mm较小单位逐层将混凝土（或砂浆等其他脆性材料）试块打磨成粉末，再通过粉末收集装置收集混凝土粉末。粉末样品通过气相色谱仪对混凝土粉末试样进行各种分析，绘制随深度变化的物质分布曲线，可获得基于空间的连续序列图像，通过图像分析获得混凝土三维信息。

该设备具有两大主要功能，一是全自动沿试件深度分层打磨粉末，二是可打磨侧面混凝土，满足《水运工程结构耐久性设计标准（JTS153-2015）中混凝土制样和取粉的要求。

技术指标参数

1、该设备可以用于圆柱芯样和方形试块等各种形状试件的分层磨粉取样

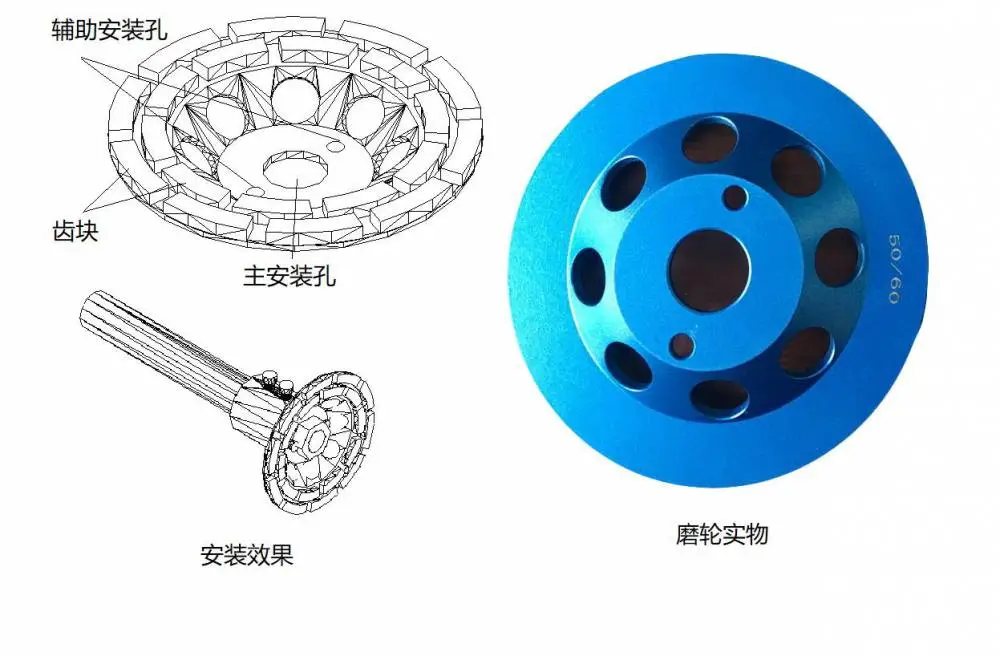

2、主磨轮直径：∮125mm，主磨轮（碗轮）上焊接20个***磨块

3、磨削总行程：160mm

4、磨削进给量：1mm/转，通过***刻度盘控制到0.01mm精度

5、可磨样本规格：直径∮20～∮125mm圆柱或***小边长为125mm以下试块

6、磨削方式：干磨

7、颗粒力度范围：采用30/40 粒度的主磨头，制取中间值为10微米正态分布的混凝土粉末

8、磨轮进给控制到0.01 mm，沿试样深度方向分层取粉

9、保护装置：带过载过热自动保护，开门自动关机功能

10、具有三种工作方式：编程全自动打磨；触控面板控制操作打磨；手轮控制打磨

11、设备尺寸：长1030mm，宽650mm，高1300mm

12、设备重量：360kg
