型 号：OLP-34/35/38

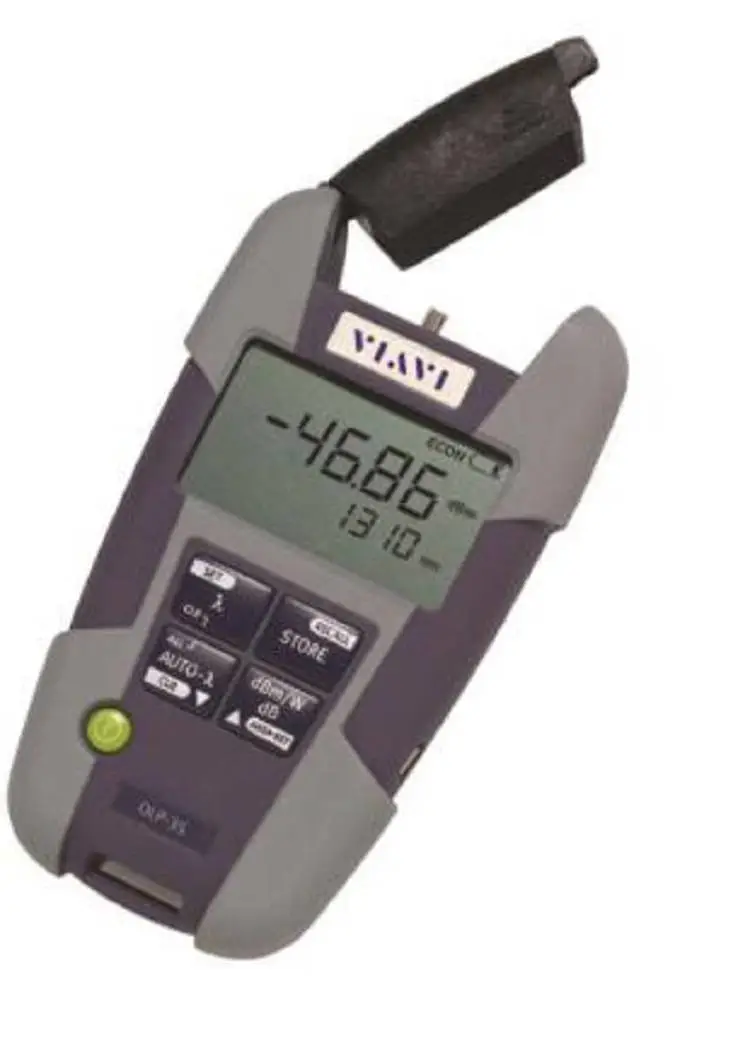

名 称：OLP-34/35/38 SmartPocket系列光功率计

产品简介：OLP-3x系列SmartPocket光功率计是JDSU推出的经济型袖珍测试仪器，延续JDSU设计理念的产品。设计了适合野外和现场环境的防震、防尘保护盖，高亮的显示屏幕。

详细信息：

OLP-3x系列SmartPocket光功率计是JDSU推出的经济型袖珍测试仪器，延续JDSU设计理念的产品。设计了适合野外和现场环境的防震、防尘保护盖，高亮的显示屏幕。

增加数据存储功能，可在现场存储100条测试记录。并可通过USB接口，将测试数据下载到PC机中，以便保存和生成测试报告。

OLP-34 适合LAN/WAN接入网和企业网的多模和单模测试应用

OLP-35 适合所有电信网络测试

OLP-38 具有+26dBm的高功率，适合CATV网络或DWDM网络测试应用

经济，解决方案

3年校准期

常用的校准波长设置

通用UPP接口，2.5mm和1.25mm通用接口

自动波长检测和TwinTest功能

数据存储和通过与PC连接下载测试数据

应用

光功率测试，光纤链路损耗测试

企业局域网多模光纤测试

接入网和城域网单模、多模光纤测试

具备标准功率和高功率型号，适合所有电信和CATV应用

技术参数

OLP-34 OLP-35 OLP-38

检测器类型 Germanium InGaAs Filtered InGaAs

光接口连接器 通用 2.5mm/1.25mm 通用 2.5mm/1.25mm 通用 2.5mm/1.25mm

波长范围 780~1600nm 780~1650nm 780~1650nm

波长设置 780~1600nm,步长1nm 780~1650nm,步长1nm 780~1650nm,步长1nm

预制波长 5 个 5个 5 个

校准波长 850, 1300, 1310,

1490, 1550nm 850, 1300, 1310,

1490, 1550, 1625nm 850, 1300, 1310,

1490, 1550, 1625nm

功率范围 -60至+5 dBm -65至+10 dBm -50至+26 dBm

显围 -60至+10 dBm -65至+13 dBm -50至+26 dBm

大输入功率 +13 dBm +16 dBm +27 dBm

单位 dB / dBm / W dB / dBm / W dB / dBm / W

不确定度 ± 0.2 dB (± 5%) ± 0.2 dB (± 5%) ± 0.13 dB (± 3%)

线性度 0.06dB (-50至+5dBm) 0.06dB (-32至+20dBm) 0.06dB (-32至+20dBm)

调制检测 270 Hz, 1 kHz, 2 kHz 270 Hz, 1 kHz, 2 kHz 270 Hz, 1 kHz, 2 kHz

自动波长 Yes Yes Yes

多波长模式 TwinTest，

serial TripleTest TwinTest，

serial TripleTest TwinTest，

serialTripleTest

通用参数

存储及接口

内部存储器

数据读出 100个结果

通过USB接口，连接PC

电源

干电池 2x Mignon (AA) 1.5 V

可充电电池 2x Mignon (AA) NiMH 1.2V

交流适配器AC operation

电池充电 通过USB接口（选件）

无内部充电

工作时间 ≥ 200小时

自动关机：20分钟

环境

电磁兼容 EMI/ESD (符合CE)

校准周期 3年

操作温度 -10 to +55°C

储运温度 -40 to 70°C

外形尺寸(H x W x D) 30 x 80 x 150 mm

重量 200 g
