秋点兵·便携式体能考核箱组

一、项目背景

强国必强军，强军必兴训。根据《军事体育训练大纲》的要求，通用体能考核项目包括：体型、3000米跑、蛇形跑、仰卧起坐、俯卧撑、引体向上、曲臂悬垂。

军事体能训练考核箱组是依据《大纲》的内容和要求，满足***日常考核的需求以及考核标准，取代传统考核方式，使***考核工作现代化，助力***战士进入体能考核新时代。

二、设备构成

体能训练考核箱组包含：中长跑测试仪、AI视觉识别多课目通用测试仪、体型测试仪、军体考核管理系统、数据传输设备、仰卧起坐专用床等。

图1 秋点兵.军事体能训练考核箱组

2.1 中长跑测试仪

中长跑测试仪包含：计时主机、计时感应毯、计时鞋卡、LED计圈提示屏，可实现各类中长跑课目的智能化考核，具有“同跑人数无上限”“计时鞋卡无需充电或更换电池”“计时精度高且不漏读”等特点。

图2 中长跑测试仪

参数指标：

? 系统采用的双频RFID计时技术（高频+低频），完全自主知识产权，无人员限制，无漏读，广泛应用于***、军校、地方大学、国际马拉松比赛，曾在两天内完成19000人测试，各军校、地方大学跑早操数据采集，平均每日数据量8000-10000人，无漏读；

? IP65高等级防护，可完全满足各类严酷户外环境条件；

? 为考核提供精准计时计圈服务，涵盖全部计时类科目(3000米跑、3公里/5公里武装越野、100米跑、400米障碍等）成绩全自动录入；

? 按***大纲标准进行分数自动换算，成绩报表一键导出；

? 双频鞋卡无需电池、终身免维护、操作简单、轻便易携带、部署迅速；

图3中长跑测试仪使用场景

2.2 AI视觉识别多课目通用测试仪（以下简称：通用测试仪）

AI视觉识别多课目通用测试仪包含：鸿蒙智能平板、各科目AI视觉识别算法、各科目训考交互软件，可实现引体向上、屈臂悬垂、仰卧起坐、俯卧撑、蛇形跑、双杠臂屈伸、双杠支撑前移等课目的智能化考核，具有“识别精度高”“抗干扰能力强”“考核视频可回放”“多课目通用”“可脱网单机考核”等特点。

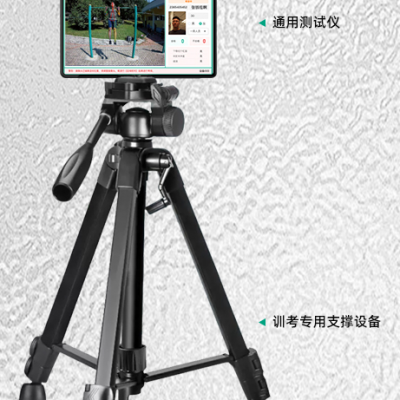

图4 通用测试仪

将通用测试仪放置在考核位置，根据提示调整好摄像头角度，采用人脸识别&输入编号等方式进行考核人员身份认证，认证通过自动开始测试。测试过程中实时显示带骨骼点的考核动作分析画面，提醒考核人员动作是否标准，以便及时纠正动作。测试完成后，根据《军事体育训练大纲》标准自动判定是否合格，并根据人员信息给出得分，以及回放考核动作分析视频。

图5 通用测试仪-支持的课目

参数指标：

? 屏幕尺寸(mm):11英寸；

? 分辨率:2560*1600；

? 产品净重(kg):约449g；

? 运行内存:8GB；

? 处理器:高通骁龙888；

? 系统:Harmony0S 3；

? 屏幕比例:16:10；

? 后置摄像头:1300w；

? 前置摄像头: 1600w；

? 电池容量:8300mAh；

? 本设备在关闭无线网络且不连接有线网络，并且不通过 USB、VGA、HDMI、232 等接口外接其他设备(包括服务器，板卡，计算棒等设备)的情况下可单独进行仰卧起坐、俯卧撑、引体向上、屈臂悬垂、蛇形跑、双杠臂屈伸、双杠支撑前移课目的考核，并可实现以下功能：

1　参训人员使用本设备进行考核时， 可显示计时、计次、分数、动作是否标准、不标准动作类型等数据；

2　考核全程自动录像,自动剪存储每个考核人员考核录像,考核结束后可进行视频回放；

3　组训人员可进行动作考核难度设置。

? 12.本设备支持通过蓝牙方式与身高体重测试仪连接，进行身份识别、身高&体重&BMI等的测量、测量结果展示、按照《大纲》标准计算体型考核成绩等功能；

? 13.本设备可通过无线网络或U盘的方式，从便携式工作站下载考核人员基本信息到本设备，将本设备考核结果上传到便携式工作站。

? 多课目通用考核软件功能：

1　通过人脸识别或列表选择身份验证成功后，显示姓名、性别、年龄以及身份信息；

2　可测试仰卧起坐、俯卧撑、单杠引体向上、屈臂悬垂30*2蛇形跑、双杠臂屈伸、双杠支撑前移、体型等科目，显示计时、计次、计距、分数、动作是否标准、不标准动作类型等数据；

3　实时显示带人体骨骼关键点的动作视频，考核全程自动录像,自动剪辑分类每个考核人员考核录像。考核结束后可立即进行视频回放，并在本机留存以备查询；

4　显示仰卧起坐“上体后仰时肩部未触及垫子”“屈体时双肘未触及膝部”“双手离肩”等动作详情，实时显示带人体骨骼关键点的动作图形，考核人员可即时纠正动作，并自动生成每组自测详情报告；

5　显示俯卧撑“屈臂时肩关节高于肘关节”“伸臂时双肘关节未伸直”“做动作时身体未保持平直”等动作详情，实时显示带人体骨骼关键点的动作图形，考核人员可即时纠正动作，并自动生成每组自测详情报告；

6　显示引体向上“引体时下颌低于杠面”“悬垂时双肘关节未伸直”等动作详情，考核人员可即时纠正动作，并自动生成每组自测详情报告；

7显示蛇形跑“抢跑犯规”“撞倒标志杆”“漏绕标志杆”等动作详情，考核人员可即时纠正动作，并自动生成每组自测详情报告；

8　显示双杠臂屈伸“屈臂时双肩关节高于肘关节”“伸臂时双肘关节未伸直”等动作详情，显示带人体骨略关键点的动作图形，考核人员可即时纠正动作，并自动生成每组自测详情报告；

9　显示双杠臂屈伸“屈臂时双肩关节高于肘关节”“伸臂时双肘关节未伸直”等动作详情，显示带人体骨略关键点的动作图形，考核人员可即时纠正动作，并自动生成每组自测详情报告；

10　可选择考核难度，内置3个考核标准，难度执行大纲标准；

11　支持识别判定引体向上考核时双脚是否着地，如果双脚着地，自动结束考核；

12　支持识别判定屈臂悬垂考核时“下颌低于杠面或挂于杠面”“脚触及地面”，如果“下颌低于杠面或挂于杠面”或“脚触及地面”，自动结束考核；

13　支持识别俯卧撑考核时是否起身，如果起身，自动结束考核；

14　支持识别仰卧起坐考核时是否起身，如果起身，自动结束考核；

15　支持判别双杠臂屈伸考核时双脚是否着地，如果双脚着地，自动结束考核；

16　支持判别双杠支撑前移考核时双脚是否着地，如果双脚着地，自动结束考核。

2.3 体型测试仪

体型测试仪采用业内进的超声波身高测量技术、压力传感技术，与AI视觉识别多课目通用测试仪配合使用，可实现智能、便捷、高效的体型考核。

图6 体型测试仪

参数指标：

? 采用超声波检测方式，实时显示身高值、体重值和BMI指数；

? 可满足1人同时测试；

? 身高测试范围：20cm-205cm；

? 身高测量分辨率：0.5cm或0.1cm可调；

? 身高测量精度：±0.5cm；

? 体重测试范围：2kg-500kg；

? 体重测量分辨率：0.1kg或0.01kg可调；

? 体重测量精度：±0.1kg；

? 本设备通过蓝牙方式与便携式AI视觉识别多课目通用测试仪连接，进行身份识别、身高&体重&BMI等的测量、测量结果展示等功能。

2.4 AI军体考核管理系统

军体考核管理系统包含：国产笔记本电脑、银河麒麟操作系统、军体考核管理软件，可实现一键导入人员信息、灵活配置考核规则、自动汇总考核成绩、自动生成所需报表等功能。

图7 AI军体考核管理系统

参数指标：

? CPU：飞腾2000(8核，2.3GHz）国产CPU；

? 操作系统：银河麒麟国产操作系统；

? 内存：2*8G内存；

? 硬盘：1TB固态硬盘；

? 显示器：14英寸；

? 体能考核软件具备如下功能：

1　参考单位和个人信息导入和管理；

2　参考单位和个人训练成绩或考核成绩管理和导出；

3　可生成个人和单位的训练、训练考核数据的统计表；

4　可统计团体优良率、单项平均分、个人历年单项平均分、成绩排名、个人成绩排名等指标，并生成图表；

5　具备中长跑考核管理功能；

2.5 数据传输设备

数据传输设备包含：加密无线安全路由器、钢制加固专用支撑设备、配套大功率移动电源，可实现AI视觉识别多课目通用测试仪与军体考核管理系统之间的数据传输功能。

图8 数据传输设备

参数指标：

? 尺寸：209×95×43mm；

? 无线 ：2.4GHz频段：574Mbps，5GHz频段：2402Mbps；

? 端口： 1 个10/100/1000Mbps RJ45端口；

? 接口：1个1000Mbps SFP接口，1个DC接口；

? 天线：置双频防水可拆全向天线，天线覆盖角度 360°；

? 电源： 53.5VDC/0.81A Passive PoE供电，供电距离达100M，IEEE 802.3at；标准PoE供电，12-53.5V DC供电 ；

? 环境防护 IP65等级防尘、防水（需正向竖直安装）；

? 工作温度：-30℃～65℃；

? 推荐覆盖距离（开阔环境） 2.4G：250 米；5G：400 米 （配合不同无线终端时，实际覆盖距离可能有所差异）；

?  SSID数量：8（2.4GHz）+8（5GHz）；

? 网络类型：访客网络、员工网络；

? 无线加密：WPA、WPA2、WPA-PSK、WPA2-PSK。

2.6 仰卧起坐专用床

仰卧起坐专用床采用钢制框架结构、软质环保衬垫、仰卧起坐/俯卧撑都能使用、配备万向轮方便搬运、支持长期户外使用。

图9 仰卧起坐专用床

参数指标：

? 尺寸：1800*700mm；

? 使用环境：支持户外长期使用；

? 支持课目：仰卧起坐老标准、仰卧起坐新标准、俯卧撑；

? 框架材料：防锈钢材；

? 床垫材料：TPE软质环保材料；

? 搬运方式：自带脚轮和固定销，便于搬运。

?

2.7 配套收纳箱包

配备标准化收纳箱包，干净整洁，自带脚轮，方便搬运。

图10 配套收纳箱包

三、优势特点

秋点兵.军事体能训练考核箱组具有三个特点：国产化、标准化、智能化。

3.1 国产化

秋点兵.军事体能训练考核箱组的计时鞋卡，采用爱康普完全自主知识产权的无源双频RFID技术，国内设计、国内流片、国内生产。AI视觉识别多课目通用测试仪采用“华为鸿蒙操作系统”。军体考核管理系统采用“银河麒麟操作系统”“飞腾2000国产CPU”。

图11 秋点兵·国产化

3.2 标准化

秋点兵.军事体能训练考核箱组采用***版《军事体育训练大纲》作为考核标准。

3.3 智能化

秋点兵.军事体能训练考核箱组，动作类课目采用AI视觉识别技术，士兵无需穿戴任何设备；中长跑课目可一键导入士兵信息，无需人工录入；系统可实现自动计数、自动计时、自动计距、自动判定动作是否合格、自动计算成绩、自动生成所需报表、一键导出报表；系统可设置多个难度等级，难度等级与人员自动匹配；可大幅提高***体能考核效率、避免争议纠纷、减轻考官工作负担。

图12 秋点兵·智能化
