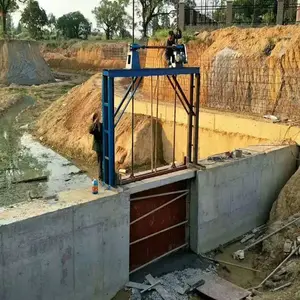

铸铁闸门铸铁闸门是直接承受水压力的挡水构件， 闸框是闸板四周的支承构件， 同时也是闸板上下运动的滑道， 滑道以外部分镶嵌于闸墩及闸底的二期混凝土中， 将闸板所承受的水压力均匀地传递到闸墩及闸室底部。闸框迎水面四周与闸板框四周背水面接触处经机械精制、 *刨光后平直光滑、 贴合严密， 使结合面、 止水面与运动滑道合三为一。在启闭机作用下， 当闸门启闭运行时， 紧闭斜铁和闸框滑道确保闸门的纵横运行轨迹， 在水压力和紧闭斜铁的双重作用下， 确保闸板运行平稳 ， 使闸板与闸框滑道紧密贴合， 从而达到有效止水的目的。

铸铁闸门结构

铸铁闸门主要由闸框和闸板两大部分组成。闸框是闸板的支承构件，也是闸板的运行滑道，由地脚螺栓安装固定在水闸闸墩及闸底板的二期混凝土中，将闸板所承受的全部水压力安全传递到闸室中。为科学合理节约材料及减轻自重，其断面制成格构式，断面尺寸按所受荷载大小和闸板运行情况综合考虑。闸板是用来封闭和开启孔口的活动挡水构件，板面四周设铸铁边框梁，为提高闸板的强度，板面制成拱形，拱的圆心角按60度设计，以降低其所受的水压力。为便于*、运输和安装，闸板可制成上下几部分，待到安装现场后再用螺栓连接*成整体，连接处上下板设置法兰和筋板使其成为闸板的中间横梁，以提高闸板的纵向刚度，在宽度方向设置纵向筋板，以提高其横向刚度，同时起到纵梁的作用。

铸铁闸门——闸门分类

1、按*材料划分。主要有木质闸门、木面板钢构架闸门、铸铁闸门、钢筋混凝土闸门以及钢闸门。2、按闸门门顶与水平面相对位置划分。主要有露顶式闸门和潜没式闸门。3、按工作性质划分。主要有工作闸门、事故闸门和检修闸门。4、按闸门启闭方法划分。主要有用机械*作启闭的闸门和利用水位涨落时闸门所受水压力的变化控制启闭的水力自动闸门。5、按门叶不同的支承形式划分。主要由定轮支承闸门、铰支承闸门、滑道支承的闸门、链轮闸门、串辊闸门、圆辊闸门等。进行闸门形式选择时，需要根据闸门工作性质、设置位置、运行条件闸孔跨度、启闭力和工程造价等，结合闸门的特点，参照已有的运行实践经验，通过技术经济比较确定。其中平面闸门和弧形闸门是***常采用的门形。大、中型露顶式和潜没式的工作闸门大多采用弧形闸门，高水头深孔工作闸门尤为常用弧形闸门。当用作事故闸门和检修闸门时，大多采用平面闸门。工作闸门前常设置检修闸门和事故闸门。对高水头泄水工作闸门由于经常作动水*作或局部开启，应设法减少闸门振动和空蚀现象，改善闸门水力条件，按不同的部件考虑动力的影响，并对门体的刚度和动力特征进行分析研究。对门叶和埋件的*、安装精度都应严格控制，当门槽边界流态复杂或体形特殊时，除需参考已有运行的成功试验，还应通过水工模型试验解决可能发生的振动、空蚀问题，以选定合适的门槽体形。

双向铸铁闸门如何安装：安装前可根据不同的闸门尺寸设计不同的预埋槽，规格一般为200*200MM，300*300MM，350*350MM，400*400MM等。安装时闸门和闸框一起起吊和安装，预埋槽内安置预埋铁以便于闸门的固定，当上述事宜均完成后，二次浇注预埋槽将预埋件预埋上。

 双向止水铸铁闸门用途：用于要求正，反止水的工程。1、闸板与闸框为锥度配合形式，此结构可使闸门闭合后实现良好的止水效果。2、闸门安装简单方便。

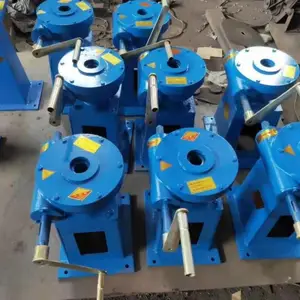

铸铁闸门通常配置手动或电动螺杆式启闭机，用于操作闸门的启闭。

铸铁闸门有以下特点：

布置简单，结构紧凑，节省空间;运行维护简单，减少运行费用，但铸铁闸门的造价比钢闸门略高一些。
