钢坝门制作

钢坝门制造工艺

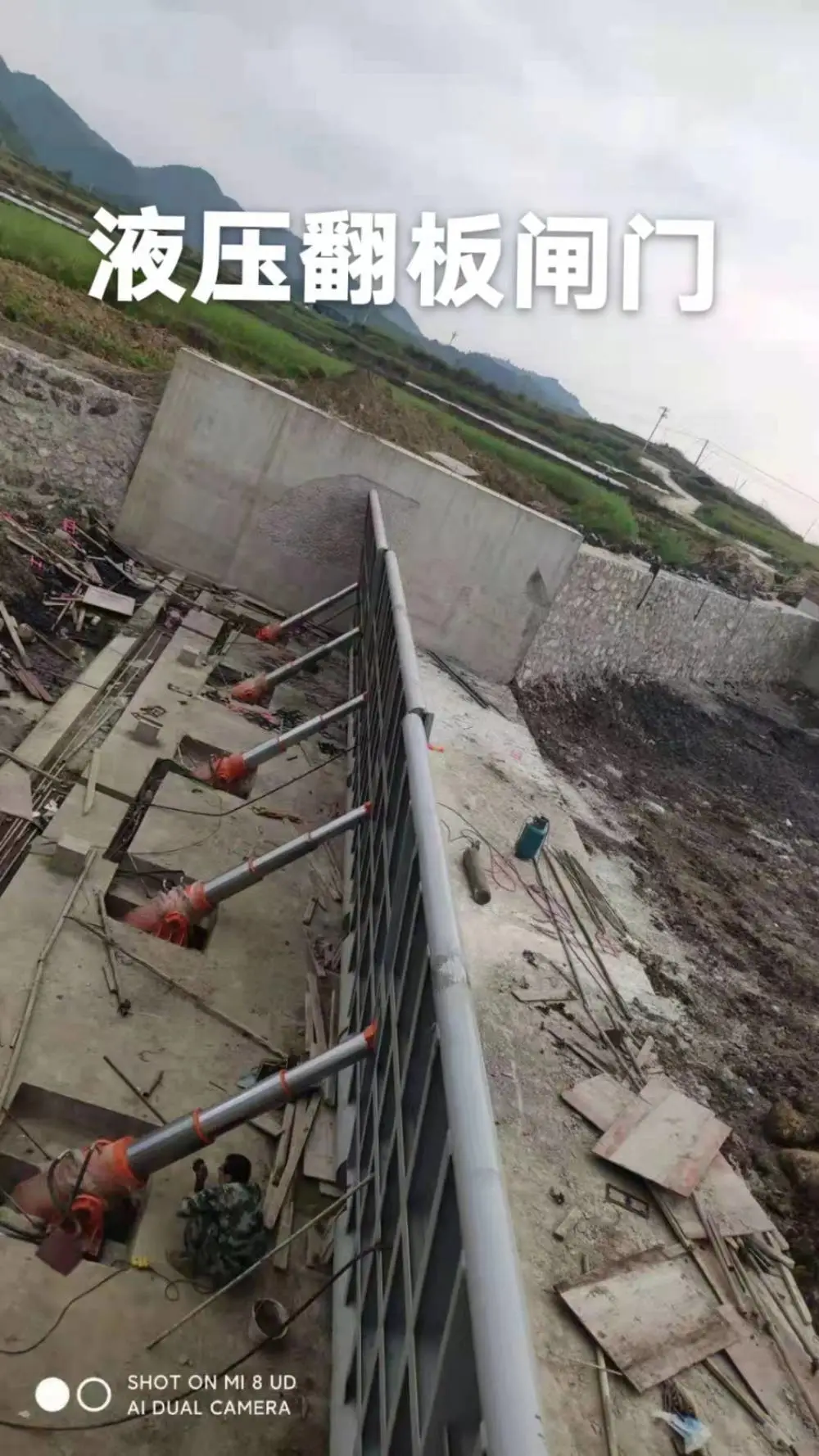

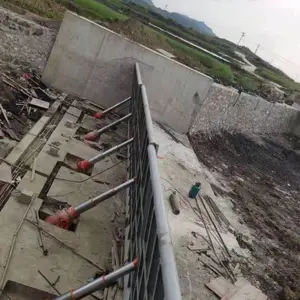

钢坝门底轴由支铰座支承，底轴通过螺栓与闸门门叶刚性连接，门叶和底轴可绕支铰座中心在90°范围内旋转。液压启闭机驱动拐臂旋转，可使门叶和底轴沿支铰座转动，当闸门门叶旋转至卧倒状态后即为完全开启，此时门叶面板与底板平行；门叶转动至竖直状态时，闸门完全关闭，从而实现挡水、自动溢流和泄水的功能。在闸门直立位挡水时，可通过液压锁定装置对拐臂实施锁定，闸门在旋转时可在90°范围内任意位置停住，当水流过时呈现瀑布景观效果。

钢坝门制造工艺流程

1、下料
根据图纸尺寸，考虑刨削余量、焊接收缩计算下料尺寸，编排下料单。各梁腹板用CAD软件套排料后在数控切割机上下料，翼缘板用多头切割机下料，型钢手工下料。面板四周边缘均留适当工艺余量，半自动切割机下料。各梁及面板的对接焊缝用刨边机刨出坡口。钢板下料前***行外观检验，然后用平板机矫平，各项技术指标符合设计和规范要求后方可进行划线下料。切割面的熔渣、毛刺和由于切割造成的缺口用电焊修补并用砂轮磨平。各件均用油漆标明编号待组装。

2、单件拼焊
单件拼焊包括主梁、边梁、顶梁和面板拼焊，用工序图说明单件拼装焊接工序及工艺步骤。工序图的内容包括：单件拼装次序、焊后外形尺寸、焊缝位置尺寸、形位公差、焊接类别等。各梁单件组拼后经质检员检验合格方可转入焊接工序。各梁腹、翼板对接焊缝及面板对接焊缝均采用埋弧自动焊，腹、翼板连接角焊缝用埋弧自动焊在船型位置焊接。

3、焊缝检验
焊缝外观检查，首先焊工进行自检，I、II类焊缝焊后打上焊工代号钢印，班组质检员进行复检，复检后填报“焊缝检查记录表”交给专职焊接质检员进行专检。所有焊缝均应进行焊缝外观检查。焊缝的内部质量检查，一、二类焊缝内部质量检查采用超声波或射线进行探伤。

4、矫正
在翼缘板矫正机上调整、矫正翼缘板不平度。用火焰结合机械的方法矫正单个构件的弯曲度、不平度，弯曲度、不平度需符合DL/T5018规范的要求。

5、闸门门叶组拼
将拼接好的闸门面板放置在工作平台上，分节位置点焊固定，并把门叶的边缘进行加固，闸门门叶放线。
闸门门叶的组拼次序：
a. 门叶的主梁就位、点焊加固；
b. 门叶的槽钢小梁就位、点焊加固；
c. 门叶边梁就位、点焊加固；
d. 门叶顶梁就位、点焊加固；
e. 拼点筋板；
f. 闸门门叶的组拼质量检查并做好记录；
各构件拼装就位，经专职质检检查符合要求后方可***加固点焊。加固点焊的长度为30～60mm左右，间距不超过150mm，加固点焊的焊缝高度控制在4～6mm。I、II类焊缝的加固点焊由合格焊工点焊，其他焊工不得随意点焊。

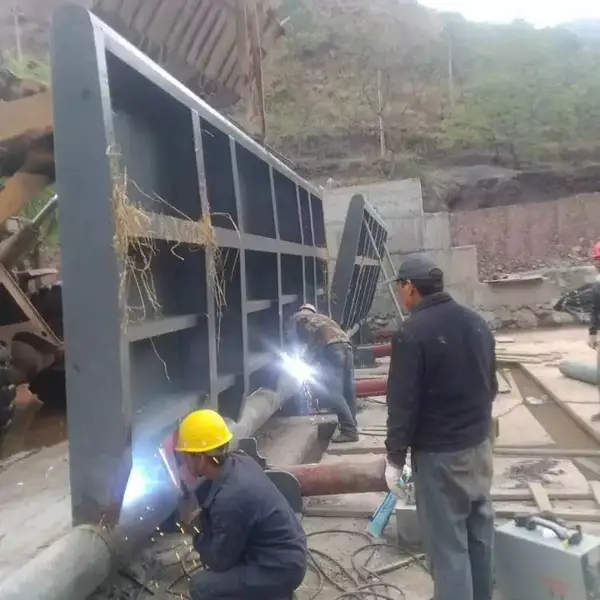

6、门叶整体焊接
门叶的焊接在门叶拼装平台上进行，保持闸门门叶处于自由状态。为了减少焊接应力和焊接变形，根据结构的特点和坡口型式，选择合理的焊接顺序，采取分段退步焊结合多层多道焊。焊接原则是从中间往两边、往四周扩散焊接，焊工位置对称布置。焊接顺序为：
(1)焊接边梁后翼板与主梁后翼板的对接焊缝。
(2)焊接顶梁翼板、主梁后翼板的对接焊缝。
(3)焊接边梁腹板与主梁腹板的角焊缝。
(4)焊接顶梁腹板与主梁腹板的角焊缝。
(5)焊接小梁与主梁腹板的角焊缝。
(6)焊接主梁与面板的角焊缝。
(7)焊接小梁与面板的角焊缝。
(8)焊接边梁与面板的组合焊缝。
(9)焊接其他焊缝。
闸门整体角焊缝的焊接，以控制变形为主。

10、底轴组拼
在平台上放出底轴十字中心线及各支铰座安装位置，按闸门关闭位置组拼底轴。要求底轴同轴度偏差不大于1mm，各支铰连接位置测量高程偏差不大于2mm，两支臂中心距偏差不大于4mm。经检查合格后，在底轴表面划出水平中心线、门叶连接圆弧板位置线，并用样冲作明显、不易破坏的标志。按线拼点门叶连接圆弧板。在底轴上作上、下游方向标志。

11、配钻
配钻门叶连接圆弧板与底轴连接螺孔。
配钻支臂与底轴法兰连接铰制孔。

12、底轴、门叶组拼
按水平中心线在闸门全关位置重新组装底轴，组装支铰座、支臂。检查底轴同轴度偏差不大于1mm，各支铰连接位置测量高程偏差不大于2mm，两支臂中心距偏差不大于4mm。按各支铰位置在门叶上划线割出配合缺口。在底轴上拼点门叶，要求门叶中心线相对底轴中心偏差不大于2mm，门叶垂直度偏差不大于2mm。将门叶与圆弧板点焊固定，在门叶上拼点各支铰位置止水压板、侧止水压板。

13、焊接、配钻
焊接门叶与圆弧板连接焊缝。配钻门叶止水螺栓孔。

14、总组装
将底轴驱动钢坝门整体组装，装上各部件：门叶、止水橡皮、底轴、支臂、支铰座、穿墙止水套等。组装质量的检查项目如下：
（1）底轴同轴度、高程。
（2）门叶垂直度。
（3）穿墙止水套中心距。
（4）止水橡皮相对位置尺寸，与支铰座配合处、与底轴连接处压缩量及配合精度。
（5）支臂中心距、垂直度。
（6）门叶分节连接处错位、间隙。
检查合格后在各配合处用样冲作明显标志，止水橡皮用油漆编号。全部项目检查合格后，向监理工程师提出验收申请并准备出厂验收。
