曲靖水电站钢制翻板闸门结构原理

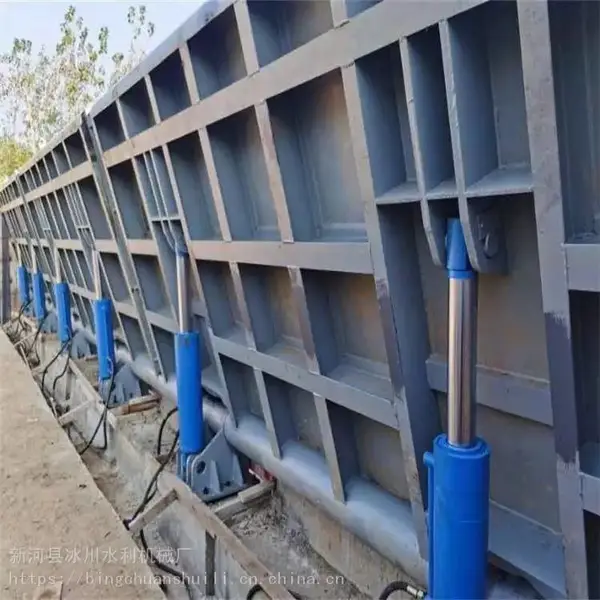

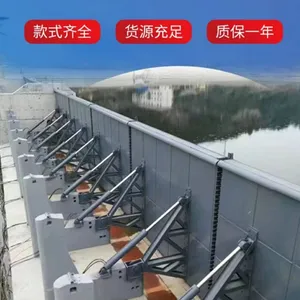

液压翻板闸门的结构

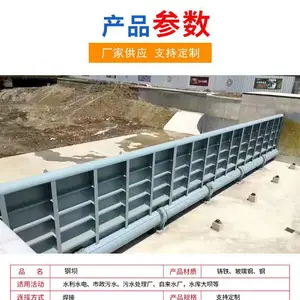

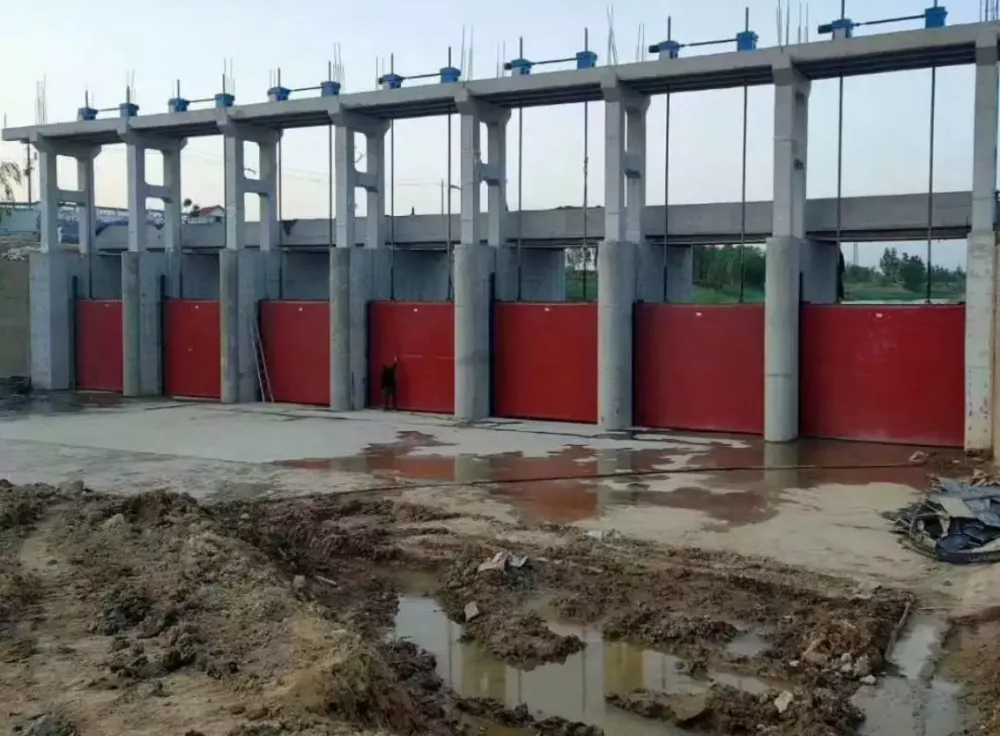

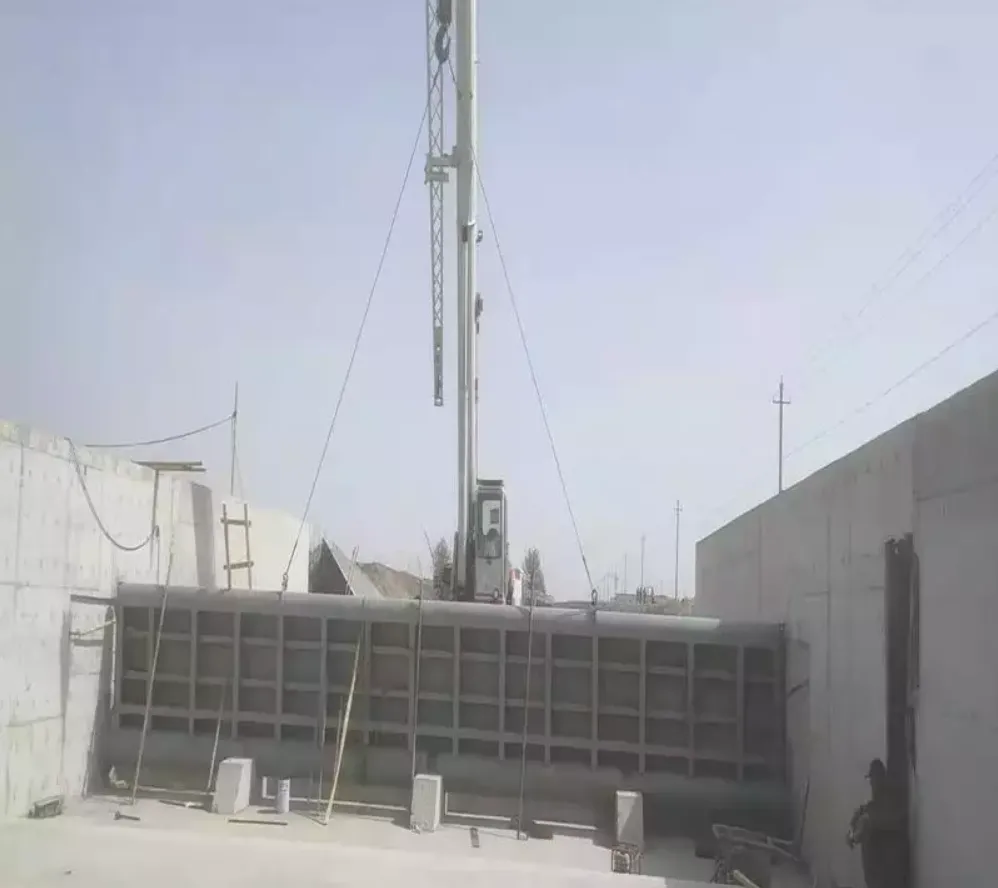

1、 金属结构部分：用以封闭或开放孔口、通称闸门、亦称门叶;包括：承重结构、行走支承、支臂、止水装置、吊耳等;

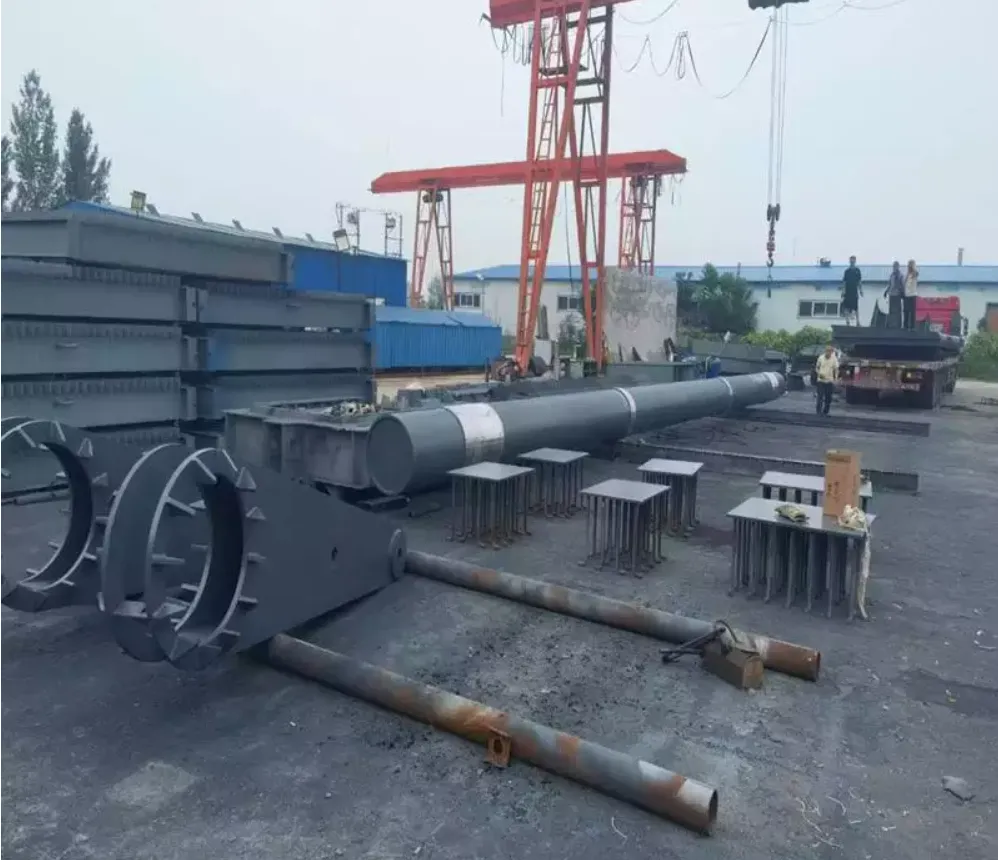

门叶及埋件主要用q235钢制焊接而成;埋固部分：包括：轨道、铰座、止水座、护角等.金属结构部份应进行严格的喷锌防腐处理!

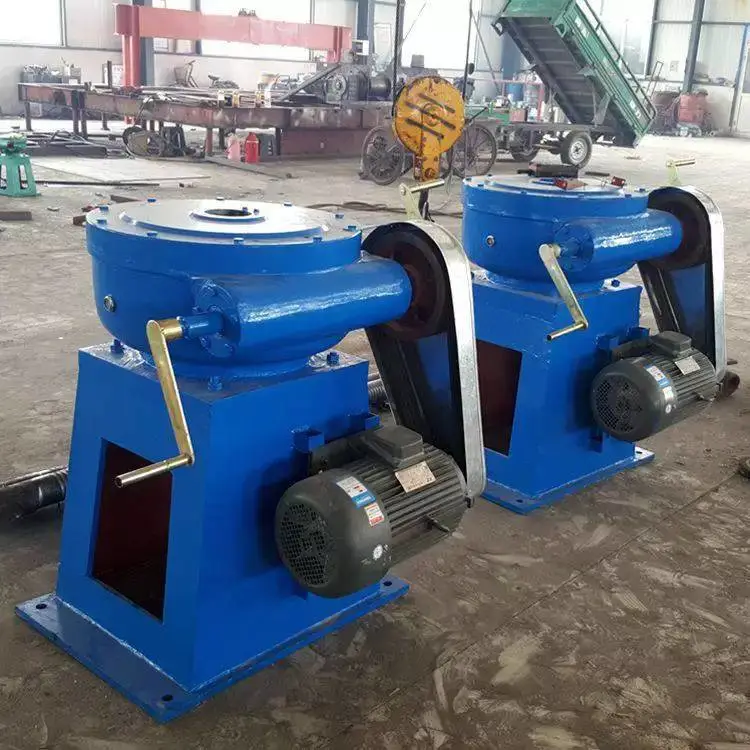

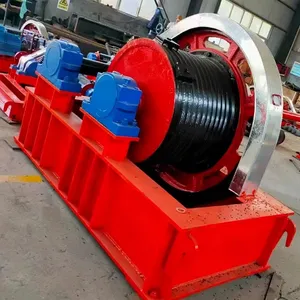

2、 启闭设备;采用集成式液压启闭机作为启闭设备
液压系统由动力装置、控制调节装置、执行元件和辅助装置等组成，液压泵提供动力，把机械能转化为液压能。在液压系统的控制下，液压缸内的活塞沿缸体内壁做轴向来回往复运动，从而带动液压杆和坝体做直线运动，达到孔口开启、关闭的要求。
总体布置。共设置1个液压泵站，泵站管控1组坝体，液压油缸，根据水工建筑物来设计液压油缸的大小，现为活塞油缸，缸体毛坯采用整段无缝钢管，材质为45钢。活塞杆材料为45钢，外表面镀铬，镀铬工艺和镀层厚度按sl41规范进行，液压系统还设置液压锁定装置，从而满足了液压翻板闸门局部开启的过流要求。
液压油，选用5w-30低凝点抗乳化液压油，液压系统在-10℃低温环境下能正常工作。
管路，油管采用无缝钢管。油管规格极根据液压泵站及油缸来选择规格。
密封件，油缸的动、静密封件选用---橡胶，具有耐油、防水、变形小、摩阻力小、无粘着、***等性能。

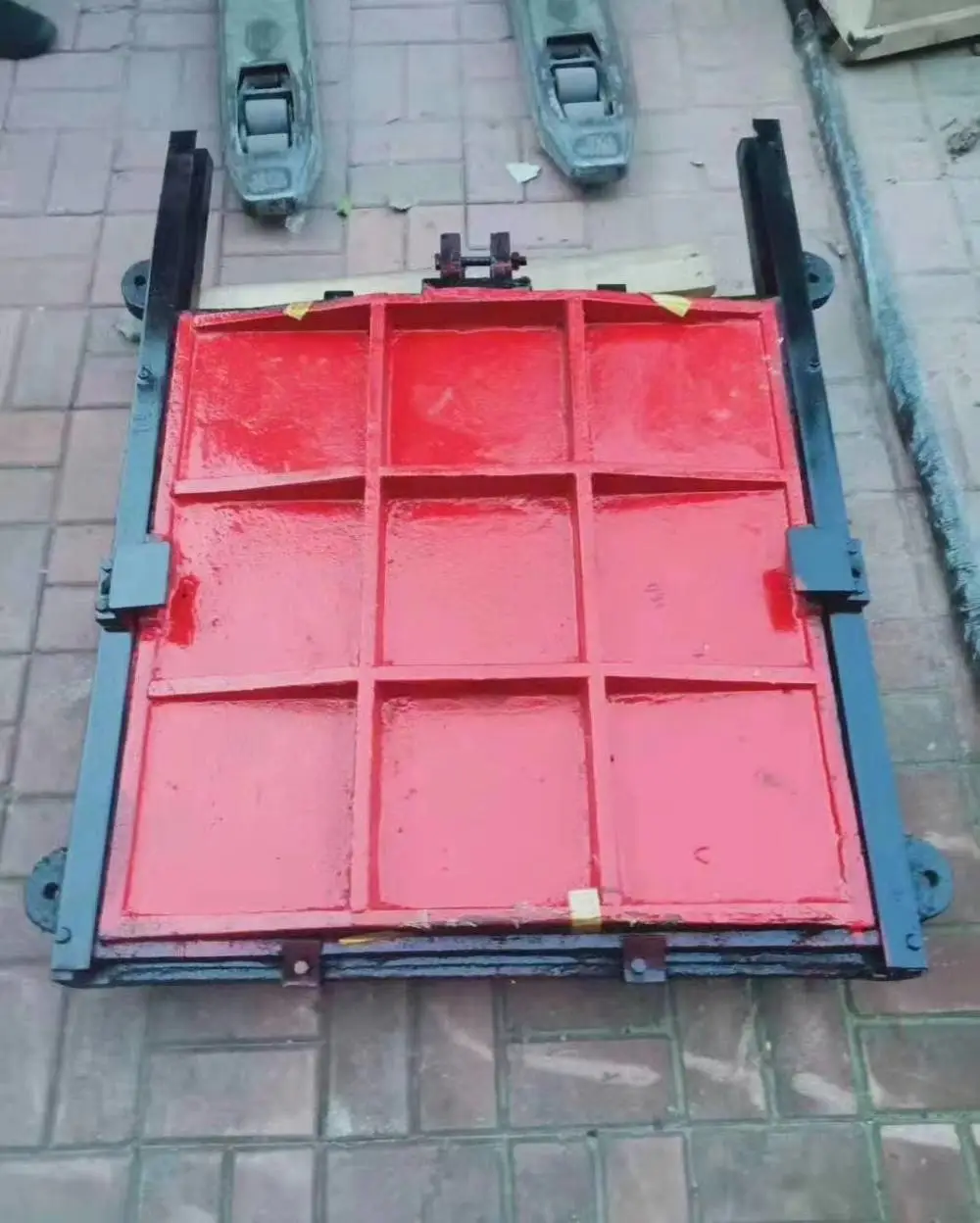

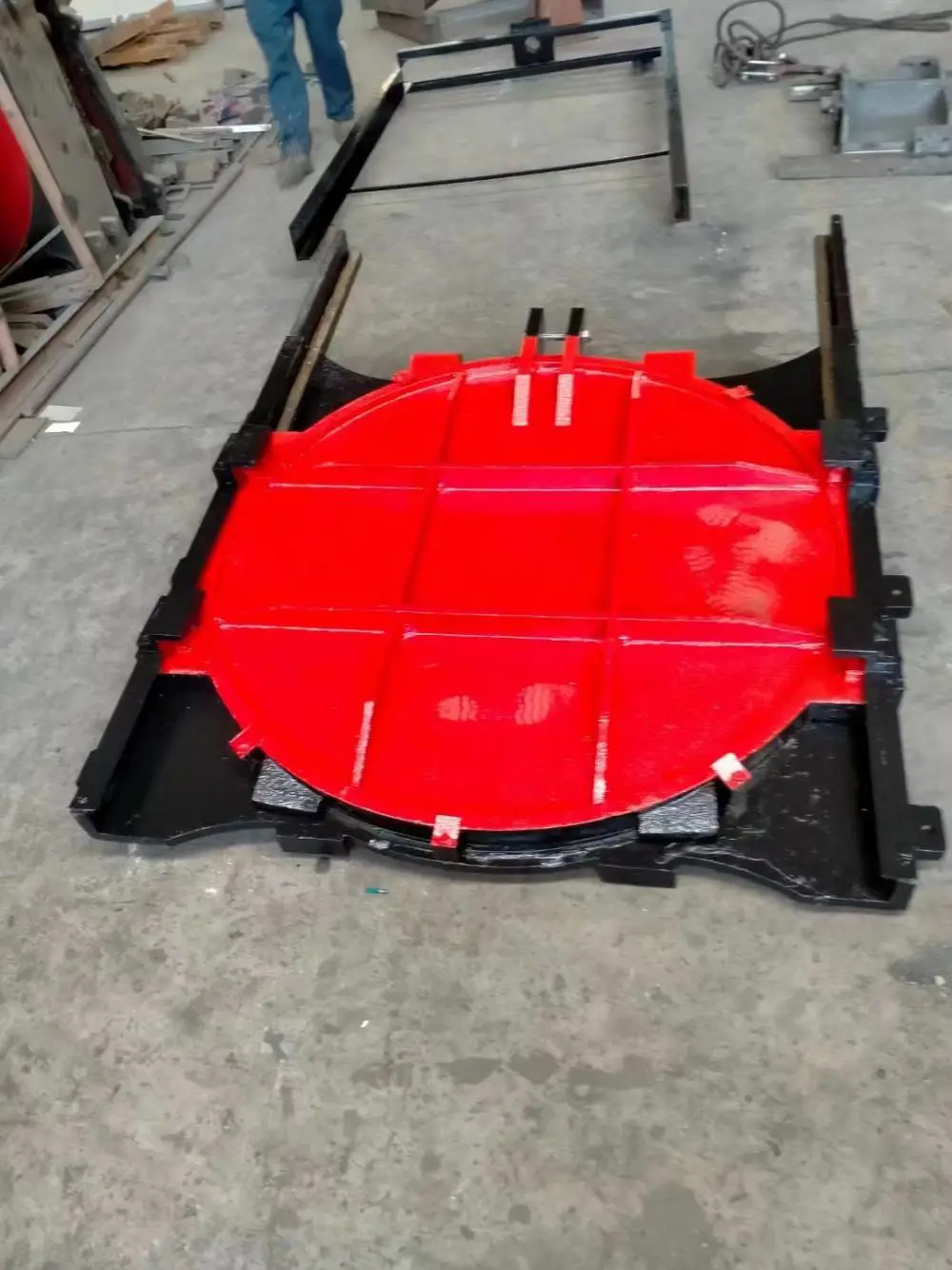

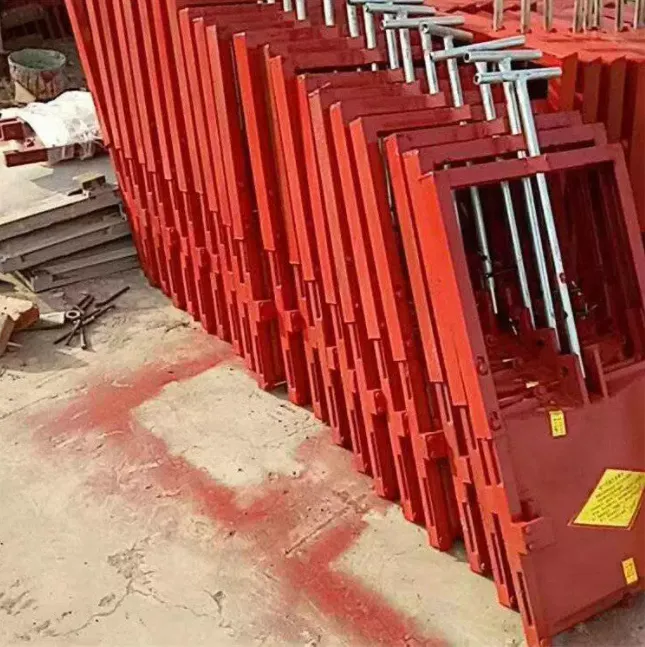

从系统科学观看，它们是一个统一的整体，有内在的紧密联系；从***看，它们是一个战略“生态链”。“生态水利”和上述五种水利的关系是各自发展，又紧密相连，共生共建，群力合成。“生态水利”是高战备形态的水利，可以涵容其它各种水利。㈡“生态水利”具有***的功能效应 水利的内涵可概括为：人类社会为了生存和发展的需要，采取各种措施，对自然界的水和水域进行控制和调配，以水旱灾害、开发利用和保护水资源。其范围包括：防洪、排水、灌溉、水力、水道、给水、污染、港工等八大工程。进入20世纪以后，水利中又增加了水土保持、水资源保护、环境水利和水利渔业等新内容，今天，把“生态水利”放进去，完善水利功能体系，是科学合理的战略思考，将***推进现代水利的健康快速发展，将重建生命江河、生命水域，实现水与人的和谐及可持续发展。㈢“生态水利”具有学科性特点 在社会经济蓬勃发展的历程中，在水利抗争“水短缺、水污染和水生态”破坏的艰苦实践中，“生态水利”将发挥着---的战略作用，同时，也为生态水利学的产生提供了丰富的实际内容和理论升华的基石，生态水利学的诞生将是科学发展的必然。 水利是利国利民的伟业，在其发展的过程中，将始终遇到资源不足、污染破坏等挑战，“生态水利：将是一把利剑，为水利的大发展作出贡献！据相关介绍，自控铸铁闸门主要由闸框和闸板两大部分组成。铸铁闸门的闸框是闸板的支承构件，也是闸板的运行滑道，由地脚螺栓安装固定在水闸闸墩及闸底板的二期混凝土中，将闸板所承受的全部水压力安全传递到闸室中。小编了解到，为科学合理节约材料及减轻自重，铸铁闸门的断面制成格构式，断面尺寸按所受荷载大小和闸板运行情况综合考虑。闸板是用来封闭和开启孔口的活动挡水构件， 板面四周设铸铁边框梁，为提高闸板的强度，板面制成拱形，拱的圆心角按 6 0 度设计，以降低其所受的水压力。为了铸铁闸门便于制造、运输和安装，闸板可制成上下几部分，待到安装现场后再用螺栓连接组装成整体，连接处上下板设置法兰和筋板使其成为闸板的中间横梁，以提高闸板的纵向刚度，在宽度方向设置纵向筋板，以提高其横向刚度，同时起到纵梁的作用
