控制与保护开关 CPX 系列

一体化全能型控制与保护开关

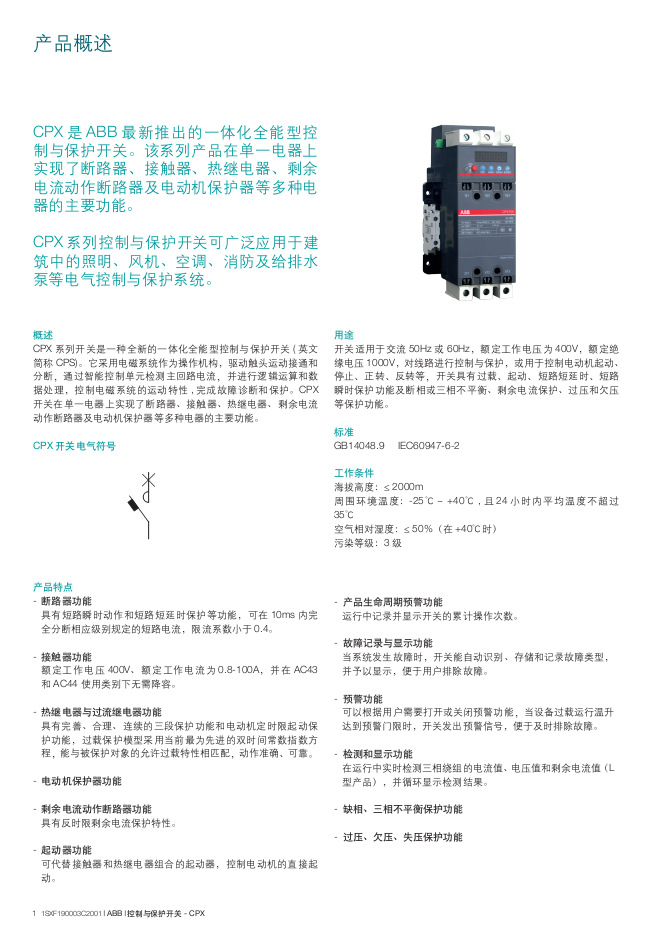

CPX 是ABB 新推出的一体化全能型控制与保护开关。该系列产品在单一电器上实现了断路器、接触器、热继电器、剩余电流动作断路器及电动机保护器等多种电器的主要功能。CPX 系列控制与保护开关可广泛应用于建筑中的照明、风机、空调、消防及给排水泵等电气控制与保护系统。

客户收益

单一电器原件上实现了控制与保护功能

包含多种保护功能，来保护负载安全运行

生命周期预警，显示开关动作次数 方便维护

将电源与电动机直接相连，减少装配及维护工作量

结构简单零部件少，提高产品可靠性，故障率低

产品外形尺寸一致，选型简单方便

产品特性

断路器功能：具有短路瞬时动作和短路短延时保护等功能，可在10ms 内完全分断相应级别规定的短路电流，限流系数小于0.4

接触器功能：额定工作电压400V、额定工作电流为0.8-100A，并在AC43和AC44 使用类别下无需降容

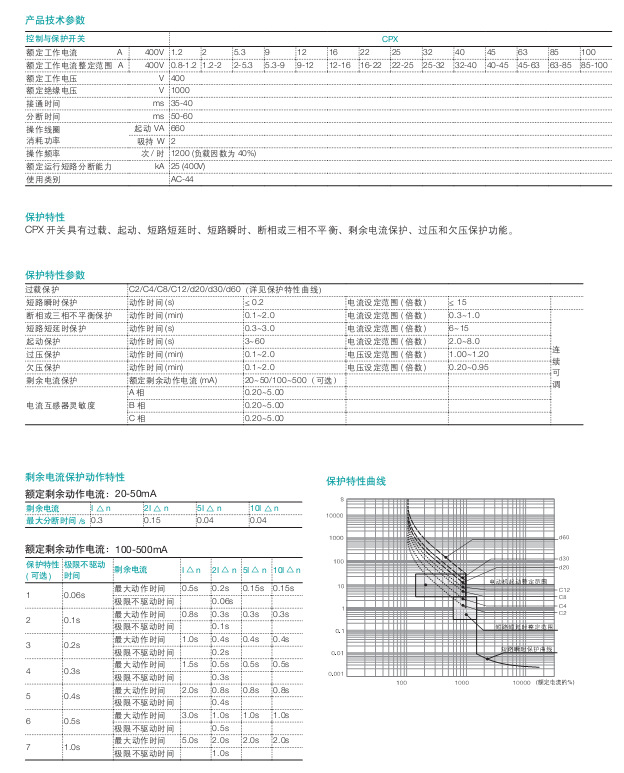

热继电器与过流继电器功能：具有完善、合理、连续的三段保护功能和电动机定时限起动保护功能，过载保护模型采用双时间常数指数方程，能与被保护对象的允许过载特性相匹配，动作准确、可靠

电动机保护器功能

剩余电流动作断路器功能：具有反时限剩余电流保护特性

起动器功能：可代替接触器和热继电器组合的起动器，控制电动机的直接起动

产品生命周期预警功能：运行中记录并显示开关的累计操作次数

故障记录与显示功能：当系统发生故障时，开关能自动识别、存储和记录故障类型，并予以显示，便于用户排除故障

预警功能：可以根据用户需要打开或关闭预警功能，当设备过载运行温升达到预警门***，开关发出预警信号，便于及时排除故障

检测和显示功能：在运行中实时检测三相绕组的电流值、电压值和剩余电流值（L型产品），并循环显示检测结果

缺相、三相不平衡保护功能

过压、欠压、失压保护功能
