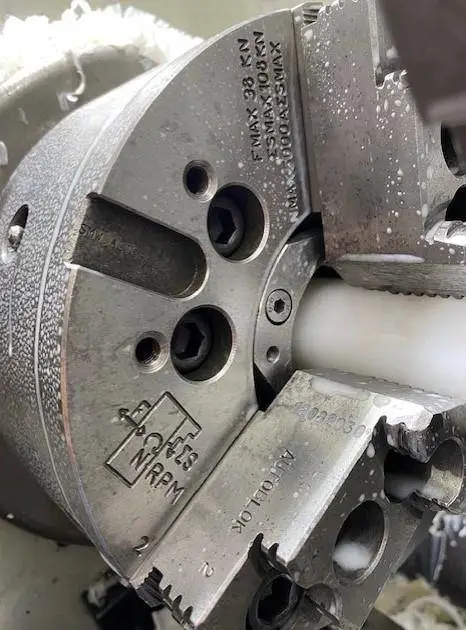

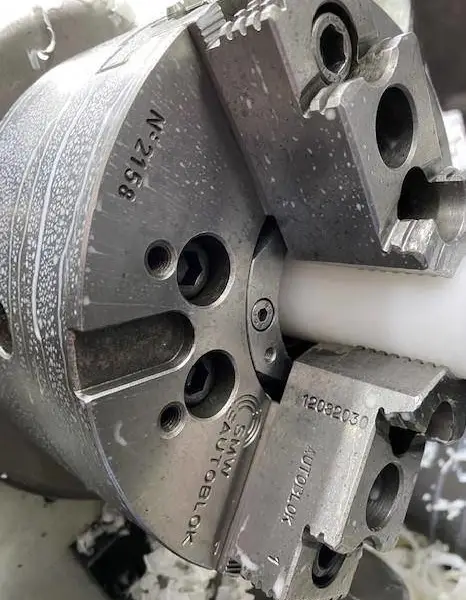

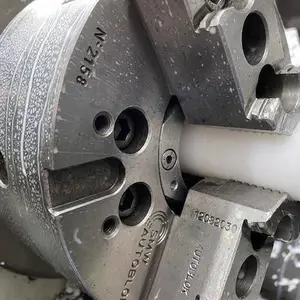

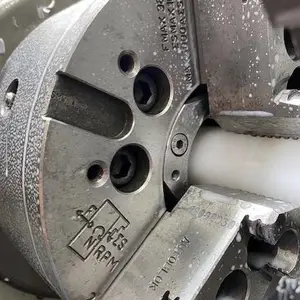

德国SMW-AUTOBLOK闭心动力卡盘 044970用于机床行业使用

SMW-AUTOBLOK 044515

SMW-AUTOBLOK 127496

SMW-AUTOBLOK 089822

SMW-AUTOBLOK 037623

SMW-AUTOBLOK 12073000

SMW-AUTOBLOK 044970

SMW-AUTOBLOK 018433

SMW-AUTOBLOK12084546

SMW-AUTOBLOK 198825

SMW-AUTOBLOK 198940

SMW-AUTOBLOK 198907

SMW-AUTOBLOK 198825

一、SMW-AUTOBLOK

专用于车床旋转工件夹持设备的所有 SMW?AUTOBLOK 产品总目录

二、SMW-AUTOBLOK产品分类

SMW-AUTOBLOK手动卡盘

SMW-AUTOBLOK闭心动力卡盘

SMW-AUTOBLOK开芯动力卡盘

SMW-AUTOBLOK快速换爪动力卡盘

SMW-AUTOBLOK下拉式卡盘/补偿卡盘/分度卡盘/轴卡盘/立柱卡盘/6爪2+2+2卡盘

SMW-AUTOBLOK隔膜卡盘

筒夹夹头/拉杆夹头

手动或电动膨胀芯轴/适配器法兰

闭芯气缸 / 开芯气缸 / 双活塞气缸

气动/液压前端卡盘/控制单元

用于车削和磨削的自定心中心架

静态卡盘气动/液压

卡盘切换系统 / 卡盘法兰 / 顶爪 / T 型螺母 / 夹持器 / 夹持力计 / 润滑脂 / 附件

三、SMW-AUTOBLOK产品介绍

1、SMW-AUTOBLOK手动卡盘型号介绍

1.1、SMW-AUTOBLOK HG-2G

快速换爪

颚式系统原装 SMW

快速换爪手动夹头 ? 400 - 630 mm

舌头和凹槽

带通孔

快速换颌

3 爪

夹爪导轨中的润滑通道

机械密封-低维护

1.2、HG-B-2G

快速换爪

颚式系统原装 SMW

快速换爪手动夹头 ? 800 - 1000 mm

舌头和凹槽

带超大通孔

快速换颌

可以使用所有现有的上颚

3 爪

机械密封-低维护

1.3HG-F

快速换爪

颚式系统 FORKARDT

快速换爪手动夹头 ? 160 - 400 mm

舌头和凹槽

带通孔

快速换爪系统 Forkardt

3 爪

1.4、PTF

舌槽

手动夹紧和径向设置夹爪

高精度 4 爪独立手动卡盘 ? 1000 - 2000 mm

封闭中心

4 个钳口（所有直径）

1.5、JBX

手动颚盒

SMW-AUTOBLOK 标准

JBX-2G

半成品手动颚盒

高精度、阻力和动力手动颚盒

面板附件、4 爪独立手动卡盘或其他卡盘

内部或外部夹紧

2、闭心动力卡盘型号介绍

2.1、

2.3、IND-CP

英寸锯齿

高精度动力卡盘 ? 500 - 1000 mm

封闭中心

3 爪

2.4、CL-C

舌槽

CL-D

英寸锯齿

高精度动力卡盘 ? 80 - 315 mm

长行程

封闭中心

2 个钳口

2.5、IR-C ? 660 - 2000 毫米

舌槽

高精度动力卡盘 ? 660 - 2000 mm

卡爪的径向设置

封闭中心

4 个钳口（所有直径）

2.6、IN-D 3 和 6 爪

模块 2 锯齿

IL-D

下颌行程长

模块 2 锯齿

高精度动力卡盘 ? 1000 - 1600 mm

封闭中心

下颌行程长

3 和 6 爪（所有直径）

2.7、IN-D 4 爪

模块 2 锯齿

IL-D

下颌行程长

模块 2 锯齿

高精度动力卡盘 ? 1000 - 1600 mm

封闭中心

下颌行程长

4 个钳口（所有直径）

2.8、IL-D

英寸锯齿

白细胞介素C

舌槽

高精度动力卡盘 ? 500 - 800 mm

封闭中心

长行程

3 和 4 爪

2.6、NTL-D

英寸锯齿

NTL-C

舌槽

高精度全密封动力卡盘? 500 - 1000 mm

离心力补偿

封闭中心 - 3 爪

长行程

proofline? 夹头 = 全密封 – 低维护

2.7、英德

英寸锯齿

IN-C

舌槽

高精度动力卡盘 ? 500 - 800 mm

封闭中心

3 和 4 爪

2.8、NTL-D

英寸锯齿

NTL-M

公制锯齿

高精度全密封动力卡盘? 260 - 400 mm

离心力补偿

封闭中心 - 3 爪

长行程

proofline? 夹头 = 全密封 – 低维护

2.9、NTL-C

长行程

舌槽

高精度全密封动力卡盘? 260 - 400 mm

离心力补偿

封闭中心 - 3 爪

长行程

proofline? 夹头 = 全密封 – 低维护

2.10、NT-C

舌槽

高精度全密封动力卡盘 ? 170 - 400 mm

离心力补偿

封闭中心

3 爪

proofline? 夹头 = 全密封 – 低维护

2.11、NT-M

公制锯齿

高精度全密封动力卡盘 ? 170 - 400 mm

离心力补偿

封闭中心

3 爪

proofline? 夹头 = 全密封 – 低维护

2.12、APL-D

英寸锯齿

APL-C

舌槽

高精度全密封动力卡盘? 500 - 1000 mm

封闭中心

长行程

3 爪

proofline? 夹头 = 全密封 – 低维护

2.13、APL-C

舌槽

高精度动力卡盘 ? 215 - 400 mm

长行程

封闭中心

3 爪

proofline? 夹头 = 全密封 – 低维护

2.14、AP-C

舌槽

高精度全密封动力卡盘 ? 170 - 400 mm

封闭中心

3 爪

proofline? 夹头 = 全密封 – 低维护

2.15、APL-D

英寸锯齿

APL-M

公制锯齿

高精度全密封动力卡盘? 215 - 400 mm

封闭中心

长行程

proofline? 夹头 = 全密封 – 低维护

3.6、SMW-AUTOBLOK BP-C

舌槽

高精度动力卡盘 ? 220 - 320 mm

大通孔

3 爪

proofline? 夹头 = 全密封 – 低维护

3.7、SMW-AUTOBLOK BB-D

英寸锯齿

BB-M

公制锯齿

高精度动力卡盘 ? 140 - 315 mm

超大通孔

3 爪

3.8、HFKN-D/-M

英寸/公制锯齿

HFKN-C

舌头和凹槽

高精度动力卡盘 ? 110 - 500 mm

楔形杆设计

大通孔

3 爪

3.9、HFKS-2G

英寸/公制锯齿

高精度动力卡盘 ? 210 - 320 mm

带离心力补偿的楔形钩设计

大通孔

3 爪

减轻重量

3.10、Centco4

英寸锯齿

4 爪夹头 ? 210 - 400 mm

2轴独立自定心夹紧

离心力补偿

4 爪

大通孔

四、SMW-AUTOBLOK快速换爪动力卡盘

4.1、SMW-AUTOBLOK KNCS-N ? 140 - 630 毫米

快速换爪

快速换爪动力卡盘 ? 140 - 630 mm

大通孔

高速

高灵活性：钳口径向可调/可逆

3 爪

4.2、SMW-AUTOBLOK KNCS-N ? 210 - 325 毫米

快速换爪

快速换爪动力卡盘 ? 210 - 325 mm

2 爪

大通孔

高速

高灵活性：钳口径向可调/可逆

4.3、SMW-AUTOBLOK KNCS-NB

快速换爪

宽主爪

快速换爪动力卡盘 ? 210 - 800 mm

大通孔

高灵活性：钳口径向可调/可逆

3 爪

适用于任何类型的现有上颚

4.4、SMW-AUTOBLOK KNCS-NBX

快速换爪

宽主爪

快速换爪动力卡盘 ? 425 - 1000 mm

超大通孔

超长活塞导轨

高灵活性：钳口径向可调/可逆

3 爪

适用于任何类型的现有上颚

4.5、SMW-AUTOBLOK KNCS-2G

快速换爪

全密封

快速换爪动力卡盘 ? 170 - 630 mm

大通孔

防尘和切屑防护

高灵活性：钳口径向可调/可逆

3 爪

4.6、KNCS-NB-CL

中心线

宽主爪

高精度动力卡盘? 630

快速换颌

大通孔

径向微调

高灵活性：钳口径向可调/可逆

4.7、AP-RC

快速换颌

舌槽

AP-RD

快速换颌

锯齿

快速换爪高精度动力卡盘? 170 - 400 mm

封闭中心

3 爪

proofline? 夹头 = 全密封 – 低维护

4.8、NT-RC

快速换颌

舌槽

NT-RD

快速换颌

锯齿

快速换爪高精度动力卡盘? 170 - 400 mm

离心力补偿

3 爪，封闭中心

proofline? 夹头 = 全密封 – 低维护

五、下拉式卡盘/补偿卡盘/分度卡盘/轴卡盘/立柱卡盘/6爪2+2+2卡盘型号介绍

5.1、TSF-C

自定心

浮动钳口

TSR-C

自定心

刚性钳口

高精度下拉夹头 ? 135 - 650 mm

主动下拉

舌槽

3 爪

5.2、TSF-C

自定心

浮动钳口

高精度下拉夹头 ? 170 - 315 mm

主动下拉

舌槽

2 个钳口

5.3、TSF-RM

自定心

浮动钳口

TSR-RM

自定心

刚性钳口

快速换爪下拉夹头 ? 170 - 530 mm

主动下拉

使用托盘快速更换钳口

榫槽托盘 - 3 爪

5.4、TSF-CP

补偿

浮动钳口

TSR-CP

补偿

刚性钳口

补偿下拉夹头 ? 135 - 650 mm

主动下拉

舌槽

3 爪

5.5、TSBF-C

自定心

浮动钳口

TSBR-C

自定心

刚性钳口

高精度下拉夹头 ? 220 - 330 mm

主动下拉

舌槽

大通孔

3 爪

5.6、TSBF-CP

补偿

浮动钳口

TSBR-CP

补偿

刚性钳口

补偿下拉夹头 ? 220 - 330 mm

主动下拉

舌槽

大通孔

3 爪

proofline? 夹头 = 全密封 – 低维护

5.7、FRC-N

补偿夹紧

舌槽

杠杆夹头 ? 215 - 365 mm

下拉至轴向基准

弹簧加载或固定中心

proofline? 夹头 = 全密封 – 低维护

5.8、TPT-C ? 210 - 400 毫米

2+2独立下颌运动

舌槽

高精度 2+2 爪动力卡盘，具有自定心独立爪运动 ? 210 - 400 mm

封闭中心

舌槽

5.9、TPT-C ? 500 - 800 毫米

2+2独立下颌运动

舌槽

高精度 2+2 爪动力卡盘，具有自定心独立爪运动 ? 500 - 800 mm

封闭中心

舌槽

5.10、TX-C

自定心

刚性钳口

高精度下拉夹头 ? 170 - 530 mm

主动下拉

舌槽

3 爪

5.11、TX-RV

自定心

刚性钳口

快速换爪，高精度下拉夹头 ? 170 - 530 mm

主动下拉

快速换爪（内部/外部）

3 爪

5.12、TSX-C 2+2

下拉夹头

4爪2+2

高精度下拉夹头 ? 265 - 315 mm

主动下拉

2+2爪

舌槽

5.13、TEF-C

2+2+2均衡

6个浮动钳口

TER-C

2+2+2均衡

6 个刚性钳口

高精度下拉2+2+2均衡? 260 - 850 mm

主动下拉

舌槽

6爪2+2+2

六、隔膜卡盘

6.1、D

隔膜卡盘

快速换爪系统

具有快速换爪功能的隔膜夹持技术，在硬车削、磨削和高精度车削方面发挥了作用

? 160-400 毫米

外径或节线夹紧

离心力补偿

Proofline? 夹头 = 全密封 - 低维护

6.2、SIN-DFR

用于 D 型 D-PLUS D-VARIO 隔膜卡盘的气缸

闭心旋转液压缸

驱动膜片夹头的特殊气缸

高达 70 巴

大活塞面积用于打开小活塞面积用于夹紧

用于空气/冷却剂、1 或 2 种介质的中心孔

通过 LPS 控制行程

6.3、D-KOMBI

径向-轴向夹紧

快速换爪系统

带下拉指爪/下拉指快速更换的隔膜夹持技术

? 210-400 毫米

径向和轴向夹紧

平坦的夹持力曲线

Proofline? 夹头 = 全密封 - 低维护

6.4、D-PLUS

隔膜卡盘 - 开口中心

快速换爪系统

带快速换爪系统的开放式中心隔膜夹头

? 260-315 毫米

径向外径或节线夹紧

带中心孔

离心力补偿

Proofline? 夹头 = 全密封 - 低维护

6.5、D-VARIO

隔膜卡盘

灵活的模块化系统

中心线径向微调的隔膜卡盘

? 215 毫米

中心线径向微调

钥匙锁系统=快速定位不同齿数齿轮的卡爪

带有用于节线或外部夹紧的钳口的模块化系统

Proofline? 夹头 = 全密封 - 低维护

6.6、RU-2-20

旋转接头

2 个介质的旋转接头

用于双活塞气缸 ZHVD-DFR 用于 D 型夹头

七、筒夹夹头/拉杆夹头型号介绍

7.1、KSZ-AZL

拉制筒夹

用于棒材和轴加工的拉伸筒夹夹头/包括空气感应准备

7.2、GF 80

英寸锯齿

拉杆夹头

弹簧驱动拉杆夹头

用于固定外侧夹紧

7.3、KSZ-DZN

拉制筒夹

KSZ-AZN

带车间拉筒夹头

用于棒材和轴加工的拉拔筒夹

7.4、KSZ-新西兰

推筒夹头

用于棒材和轴加工的推筒夹头

7.5、KSZ-MB

筒夹

棒材加工用筒夹

酒吧? 3-80

夹头 DIN 6343

八、手动或电动膨胀芯轴/适配器法兰型号

8.1、EMX-P

膨胀芯轴

动力操作

动力操作套筒扩张芯轴 ? 14.7 - 131.7 mm

的重复性

尺寸 1 - 11

可扩展性大

空气感应准备

硫化分段套筒（可选）

8.2、EMX-F/FP

膨胀芯轴

动力操作

动力操作套筒扩张芯轴 ? 19.7 - 132.9 mm

的重复性

尺寸 1 - 6

可扩展性大

空气感应准备

FP：带下拉

硫化分段套筒（可选）

8.3、EMX-C

分段套筒心轴

动力操作

动力操作的分段扩张芯轴 ? 25 - 121 mm

的重复性

尺寸 1 - 5

可扩展性大

空气感应准备

表面硬化/耐磨分段套筒

8.4、转接法兰 EMX

***-A 用于套筒扩张心轴

套筒扩张心轴有一个圆柱形入口

用于机床主轴的法兰 DIN 55026 / ***-A 702/1

8.5、转接法兰 EMX

***-A 用于套筒扩张心轴

套筒扩张心轴有一个圆柱形入口

用于机床主轴的法兰 DIN 55026 / ***-A 702/1

8.6、EM-A

膨胀芯轴

手动或电动

EM-AL

膨胀芯轴 ? 14.7 - 129.7 mm

尺寸 1-11

可扩展性大

EM-AL：车身加长

8.7、EM-B

膨胀芯轴

手动或电动

膨胀芯轴

尺寸 0-4

可扩展性大
