半自动叠片机

产品型号：GRS-BDP200C

产品简介：

主要用于锂电芯正，负极与隔膜的Z形叠片装配。

该设备实现人工装片、后续极片位置校正和叠片过程采用全自动来完成，具有叠片效***、叠精度高的特点。设备设计可层叠160*160mm的电芯，不同尺寸可通过调整夹具实现，非常适用于叠片型锂离子电池的研发和样品制作。该设备采用单悬臂结构设计，卷料隔离膜自动恒张力控制，自动纠编控制。

主要特点：

*叠片数量可按照预先设定进行自动控制；

*采用兼容性设计，电池尺寸变化可通过调节定位夹具实现，调节范围大；

*PLC控制，HMI操作，使用维护方便；

*极片人工装片，自动定位，机械手自动吸片，自动层叠；

*卷料隔膜自动伺服恒张力控制；

*隔膜自动光电纠编控制。

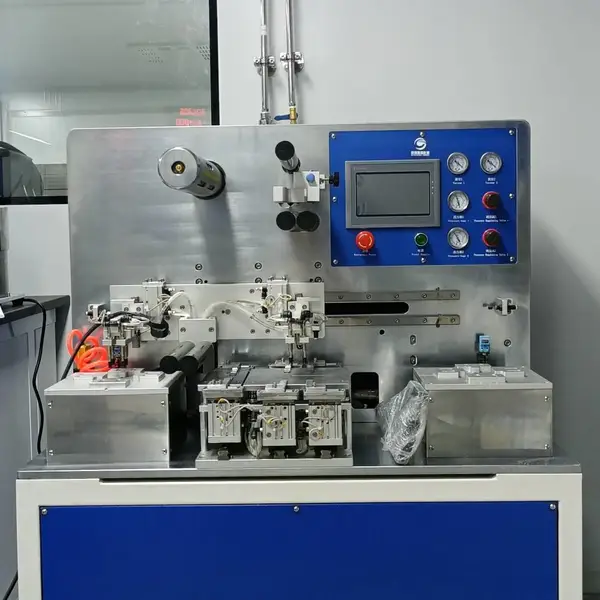

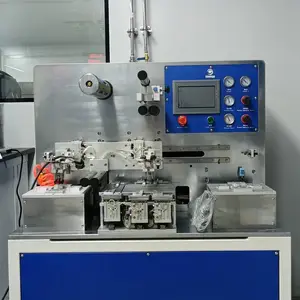

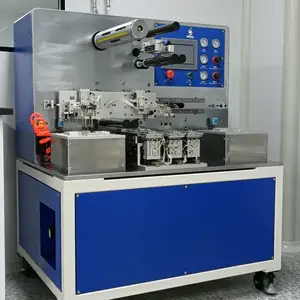

产品外观：

（图片仅供参考，以实物为准）

技术参数：

*叠片方式：Z字形叠片；

*操作方式：人工上料，机械手取料叠片，自动拉隔膜；

*叠片精度：整齐度≤±0.3mm；

*叠片范围：电池Min.L40mm * W40mm，Max.L160mm * W160mm，不含极耳；

*叠片厚度：Max.12mm；

*叠片层数：Max.50可设定；

*隔膜卷径：Max.250mm；

*隔膜卷芯：3寸卷芯，气涨轴夹紧；

*卷料隔膜自动伺服恒张力控制；

*隔膜自动光电纠编控制；

*安装尺寸：L1000mm * W780mm * H750mm；

*重量：约400Kg；

*电源：电压单相AC220V±10%（可定制110VAC），频率50Hz/60Hz，功率0.6KW；

*气源：0.5~0.8MPa压缩空气；

*使用环境：建议环境温度25±3℃，湿度30~90RH，无振动和电磁干扰。

保养方法及注意事项：

1.经常擦拭摆辊、叠片台保持清洁。

2.轴承滑轨运动部位加油润滑，保持运动顺畅。

3.若长时间不使用时，将机台表面擦拭干净，包好包装胶带储放。

4.定期检查机器各部位的螺钉，螺母，销钉等紧固件进行检查，防止松动，***机器质量事故及人身事故。
