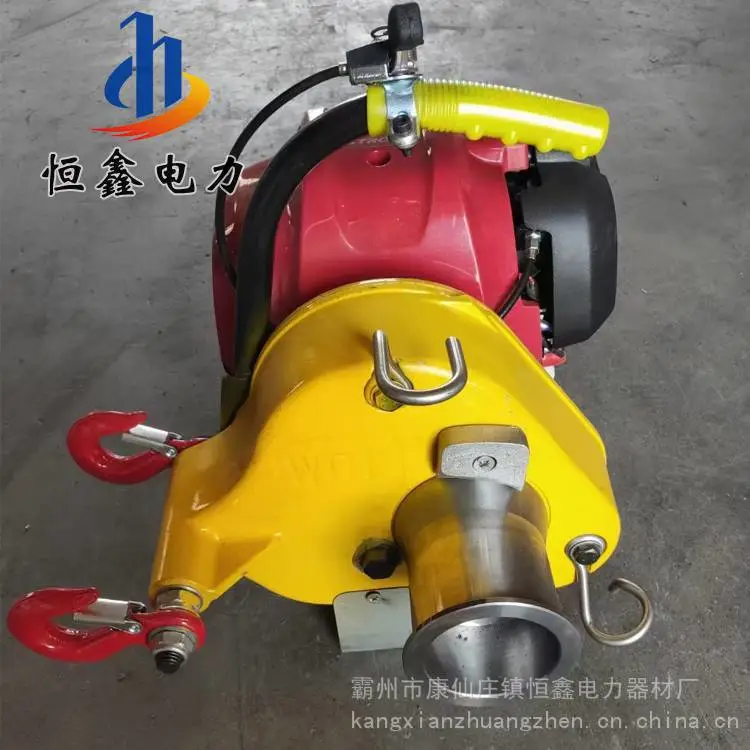

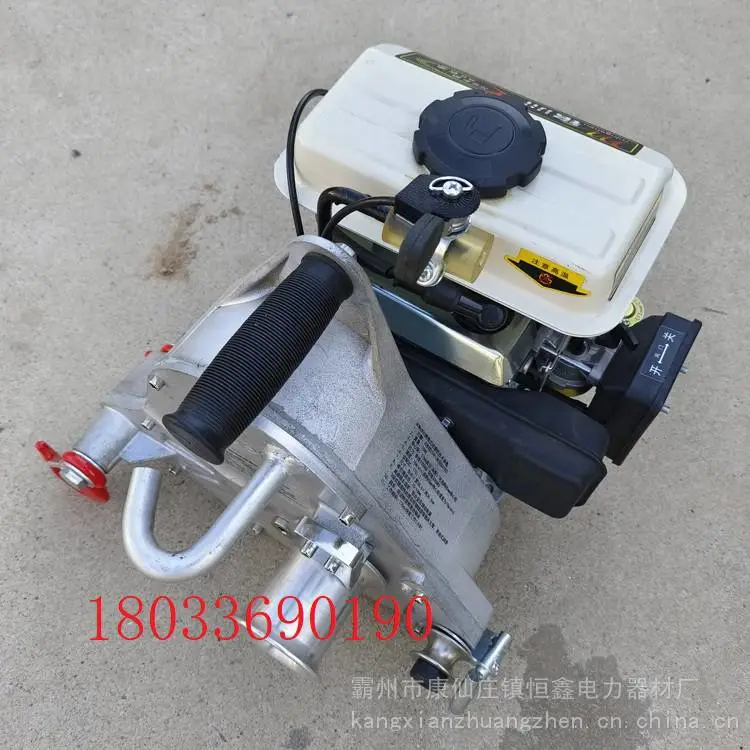

一、绞磨机产品型号：手抬式 5T 3T
二、 产品名称：

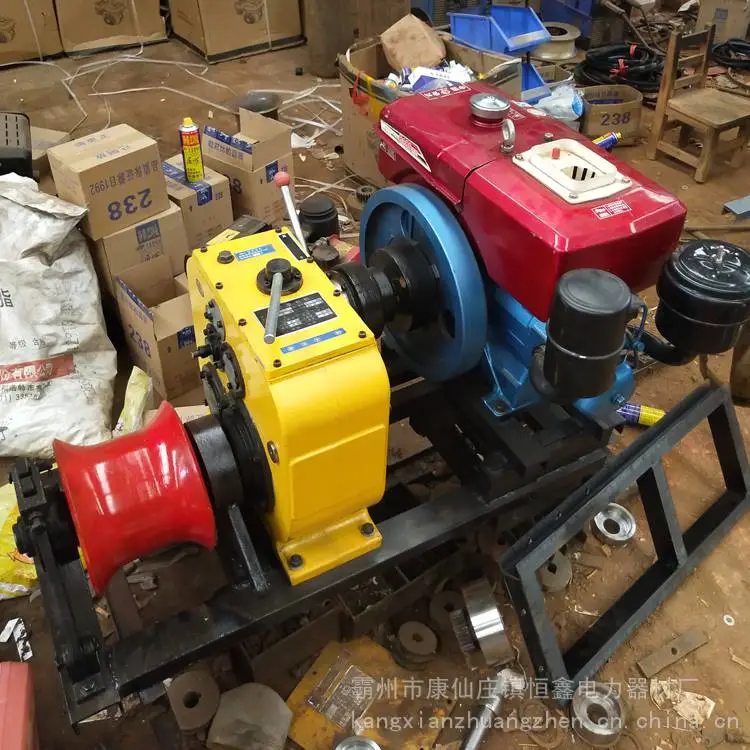

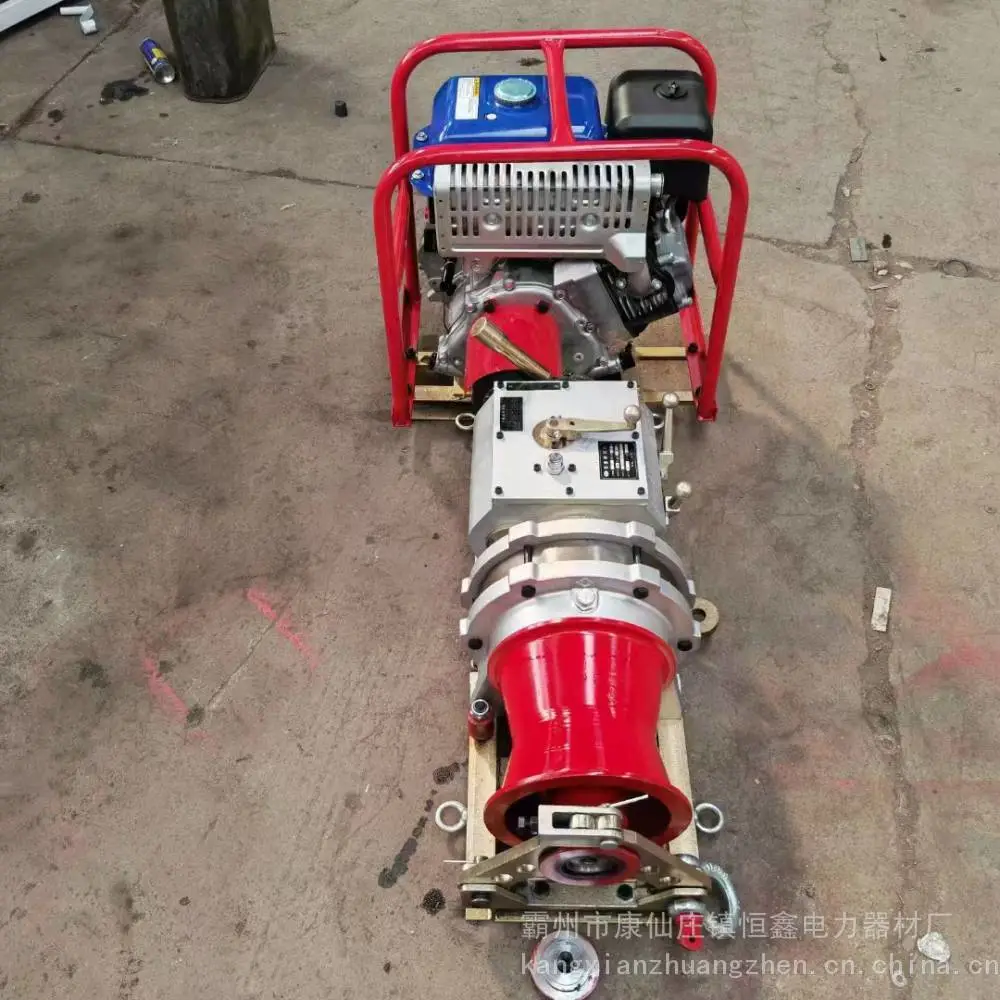

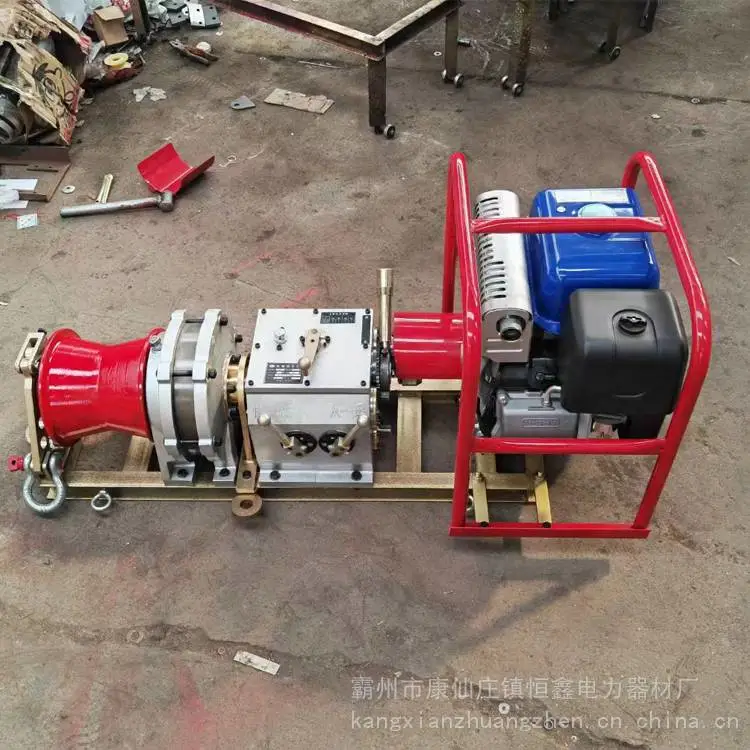

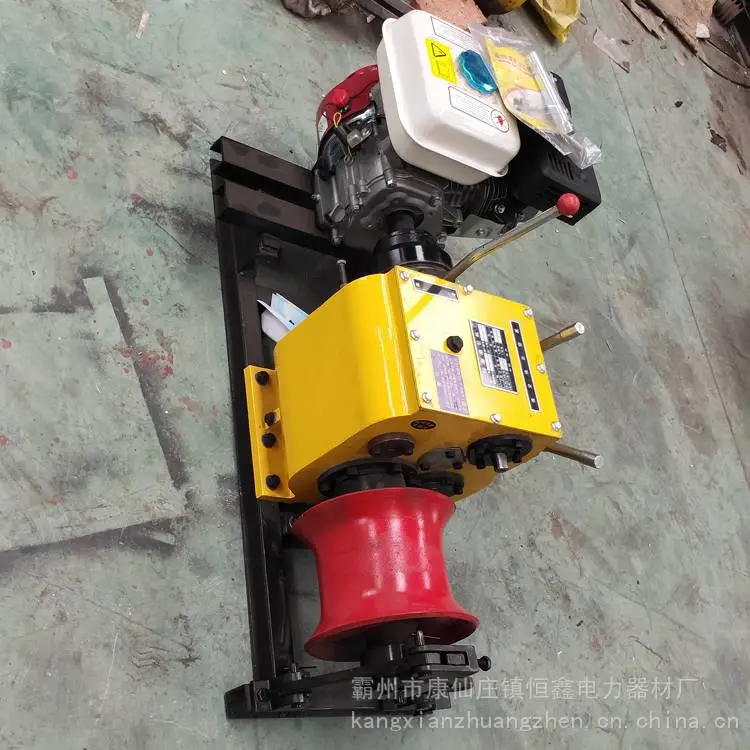

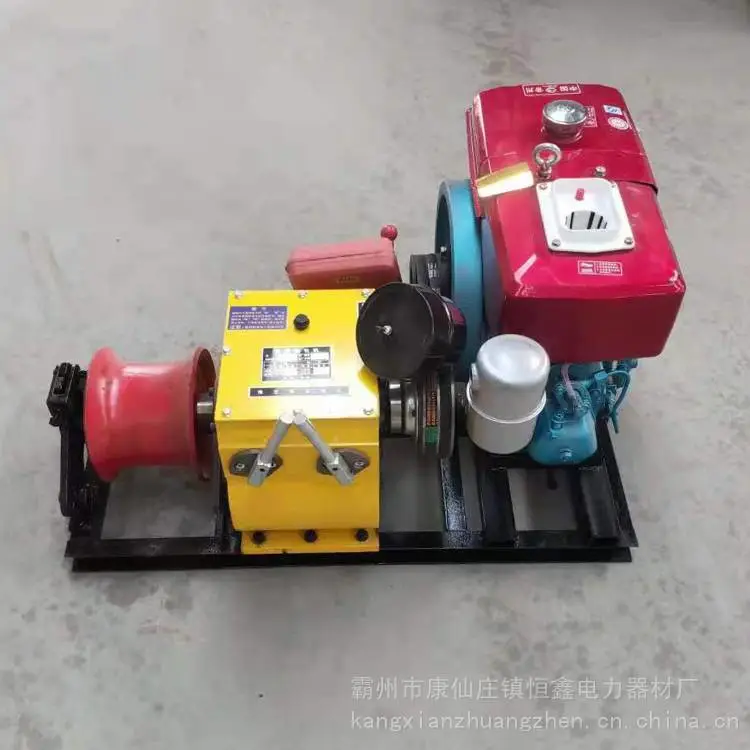

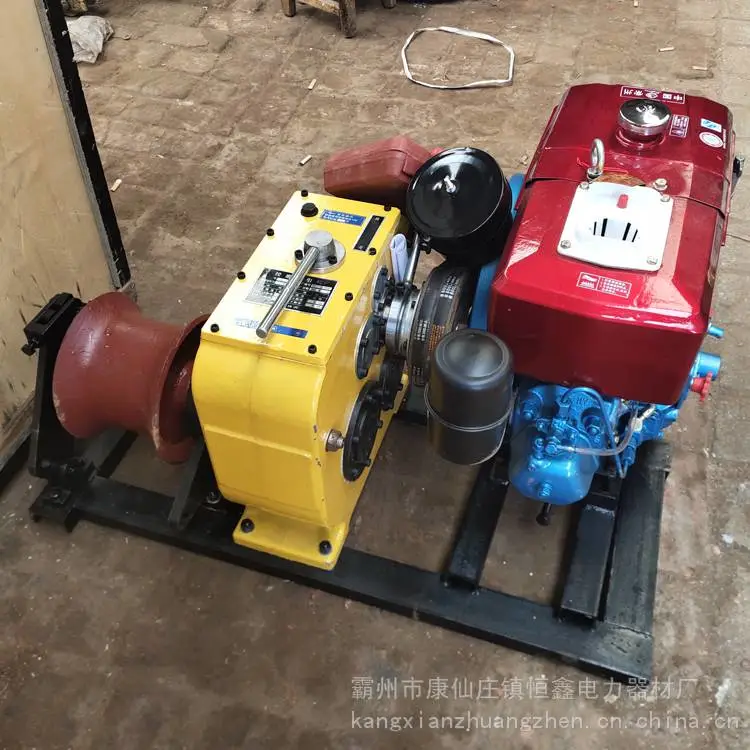

绞磨机，柴油绞磨机，
三、 绞磨机用途：机动绞磨是架设空中高压输电线路及铺设地下电缆的施工机具，能在各种复杂条件下顺利、方便地进行组立革塔、架设导（地）线等起重、牵引。经实 验和现场实际作用证明，具有结合理、体积小、重量轻、功力大、操作灵活、搬运方便等优点，深受广大电力作业者的欢迎。
四、 规格：
绞磨机，柴油绞磨机，汽油绞磨机输出正转：最慢线速度12转/分；最快速度22转/分。
输出反转： 11转/分 20转/分
3T汽油机动绞磨外型尺寸（长X宽X高）（毫米）870X360X480
重量：90kg
5T汽油机动绞磨外型尺寸（长X宽X高）（毫米）900X400X480
重量：120kg

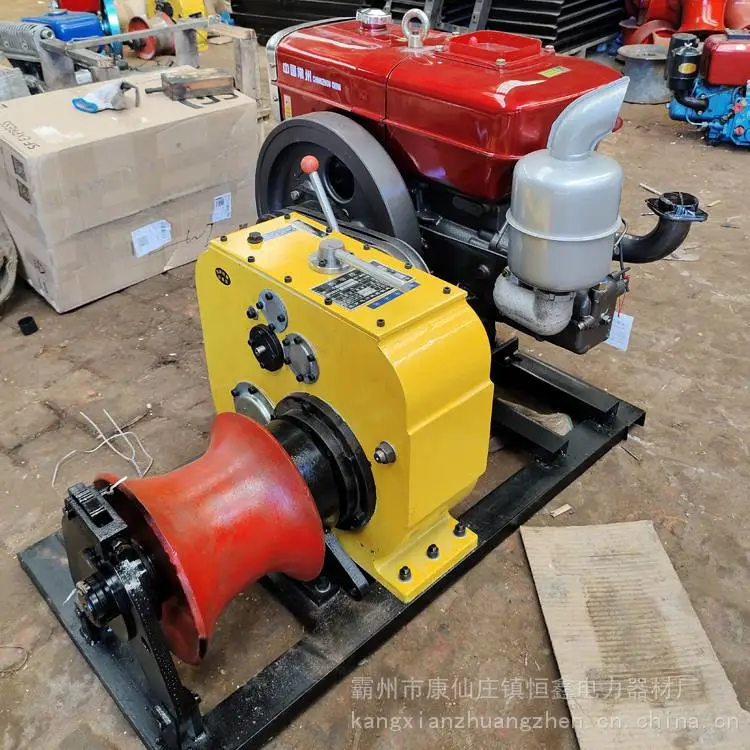

五：绞磨机，柴油绞磨机，汽油绞磨机结构与工作原理
1、 动力：
3T柴油 功率：6马力 转速：2600转/分
5T柴油 功率：8马力 转速：2600转/分
2、 传动方式及变速：
动力与变速齿轮箱3T A型三角皮带二根、5T型二根B型三角皮带传动，并装有传动离合器。输入齿轮箱逆时针速度为1100转/分。经变速齿轮箱变速，分别输出下列转速：
正转 13转/分 23转/分
反转 12转/分 20转/分
3、绞磨机，柴油绞磨机，汽油绞磨机制动：
有自动夹刹及离合传动联锁刹两种制动装置，在正、反方向均起制动作用。
4、 手摇装置：
绞磨机在工作过程中，若遇原动机发生故障，被吊物在不上不下的情况下，可拨动手摇装置，将被吊物继续吊起或放回地面。
5、绞磨机，柴油绞磨机，汽油绞磨机润滑方法：
绞磨机变速齿轮箱内各机件采用机油渗润，外轴承用黄油。
1、 开机前，必须先打开绞磨机传动离合器，并把前后变挡杆拨至空挡位置，然后才能开机。
2、 拨动离合器时，动作应快捷，否则联锁刹车不起作用，形成增加自动刹车棘爪之冲击力。在开机时不宜过于用力，至皮带轮能带动输入轴转动不致走滑即可。
3、 变档时必须打开传动离合器，否则，会损坏齿轮，变档后应检查变档是否牢合，以防发生跳挡现象。
4、绞磨机，柴油绞磨机，汽油绞磨机变挡过程中，若出现入挡困难现象时，不能强行入挡，可使用
手摇装置帮助如挡具体做法：用扳手拨动手摇装置，使其旋转一角度，即可入挡。
5、机动绞磨装设钢丝绳方法：
（1） 将卷筒离合器打开，把钢丝绳头穿绕在卷筒上收紧，在合上离合器即可。
（2） 将卷筒外侧一端轴承支撑活动座拆开，把钢丝绳绕进卷筒上收紧。
（3） 钢丝绳绕法：由下向上穿，即进绳在下，面对卷筒，逆时针绕，进绳靠原动机端，绕5-6卷，
（ST-5T型绕8卷），若绕反则刹车不起作用。
