Q41F-16P SUS30408不锈钢精密铸造全通径球阀 SUS30408不锈钢法兰式球阀 SUS304不锈钢球阀简介
本实用新型涉及球阀领域，尤其涉及一种高平台法兰浮动球阀。本身结构紧凑，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等，在各行业得到广泛的应用。手动球阀厂家选型标准、原则及规格表，结构标准：手动球阀的结构标准主要有两种，一种是全通径结构，即球体与管道直径相同；另一种是缩径结构，即球体与管道直径不同。 连接标准：手动球阀的连接标准有螺纹连接、焊接连接和法兰连接等多种形式，根据实际使用情况选择合适的连接方式。 材料标准：手动球阀的材料标准主要包括球体材料、阀体材料和密封材料等。常见的材料有不锈钢、碳钢、铸铁等，根据介质的性质和工作环境选择合适的材料。

球阀是由旋塞阀演变而来的，它的启闭件作为一个球体，利用球体绕阀杆的轴线旋转 90 度实现开启和关闭的目的，不同的是旋塞体是球体，有圆形通孔或通道通过其轴线。球面和通道口的比例应该是这样的，即当球旋转 90 度时，在进、出口处应全部呈现球面，从而截断流动。球阀的作用在管道上主要用于切断、分配和改变介质流动方向，设计成 V 形开口的球阀还具有良好的流量调节功能。

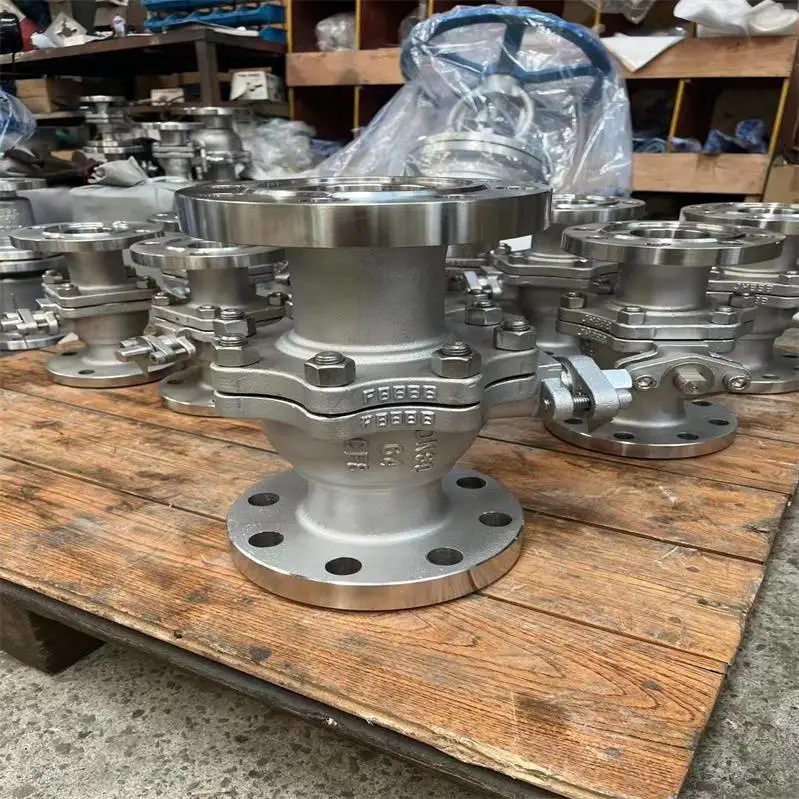

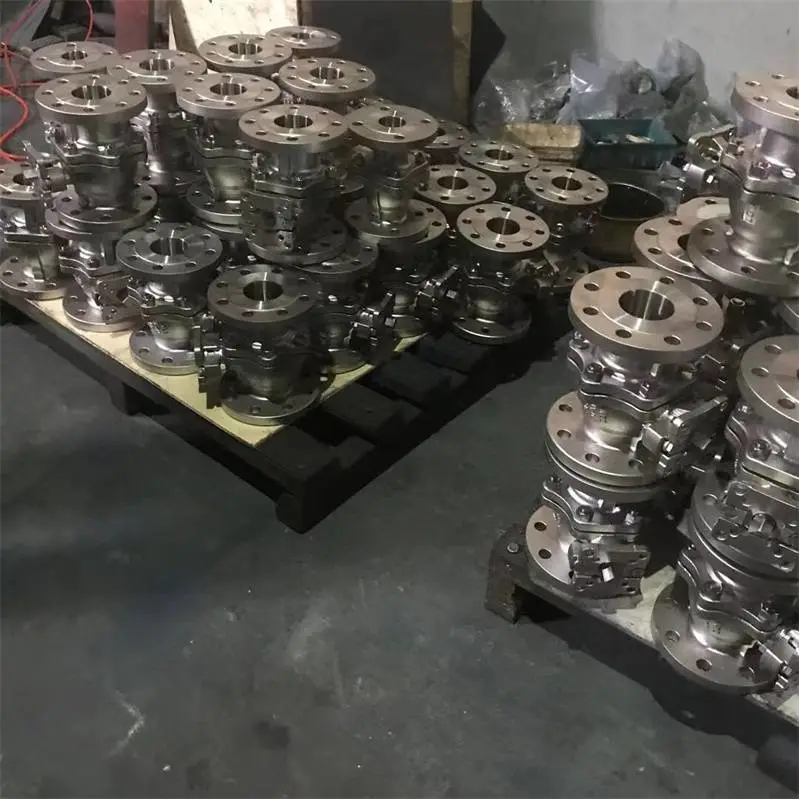

Q41F-16P SUS30408不锈钢精密铸造全通径球阀

  SUS30408不锈钢法兰式球阀球阀分类方式很多，以下主要介绍四种分类方式。

Q41F-16P SUS30408不锈钢精密铸造全通径球阀

SUS30408不锈钢法兰式球阀手动球阀选型分析

Q41F-16P SUS30408不锈钢精密铸造全通径球阀

SUS30408不锈钢法兰式球阀手动球阀原理

Q41F-16P SUS30408不锈钢精密铸造全通径球阀

Q41F-16P SUS30408不锈钢精密铸造全通径球阀 【SUS30408不锈钢法兰式球阀产品特点】：
Q41F-16P SUS30408不锈钢精密铸造全通径球阀
球阀是球体绕阀体中心线作旋***动以实现开启、关闭动作的阀门，其具有耐磨、开关轻、使用寿命长、密封性能好等优点。随着科学技术的飞速发展、生产工艺及产品结构的不断改进，球阀被广泛的应用在石油炼制、长输管线、化工、造纸、制药、水利、电力、市政、钢铁等行业，在国民经济中占有举足轻重的地位。主要用于截断或接通介质，也可用于流体的调节与控制。与其它阀类相比，球阀具优点
1、流体阻力小，球阀是所有阀类中流体阻力*小的一种，即使是缩径球阀，其流体阻力也相当小。
2、开关迅速、方便，只要阀杆转动90°，球阀就完成了全开或全关动作，很容易实现快速启闭。

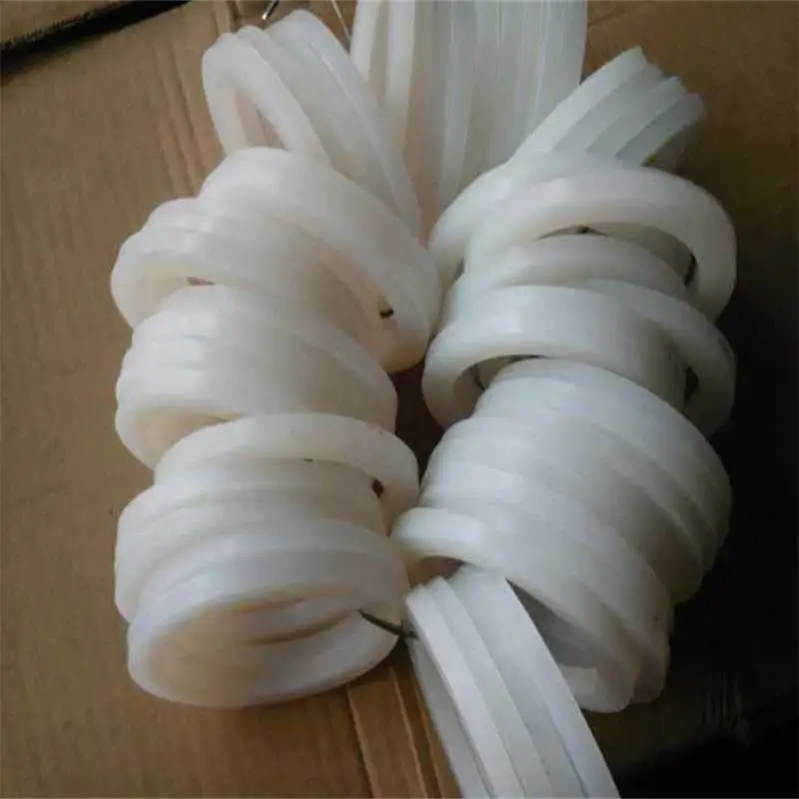

3、密封性能好。球阀阀座密封圈一般采用聚四氟乙烯等弹性材料制造，易于***密封，而且球阀的密封力随着介质压力的增加而增大。
4、阀杆密封可靠。球阀启闭时阀杆只作旋***动，因此阀杆的填料密封不易被破坏，而且阀杆倒密封的密封力随着介质压力的增加而增大。
5、球阀的启闭只做90°转动，故容易实现自动化控制和远距离控制，球阀可配置气动装置、电动装置、液动装置、气液联动装置或电液联动装置。
6、球阀通道平整光滑，不易沉积介质，可以进行管线通球。

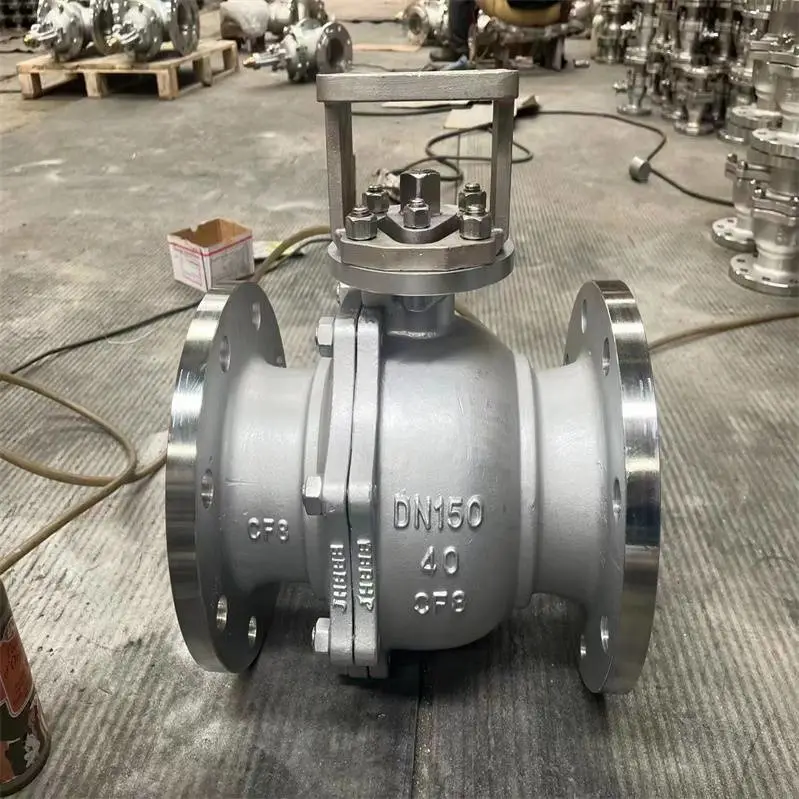

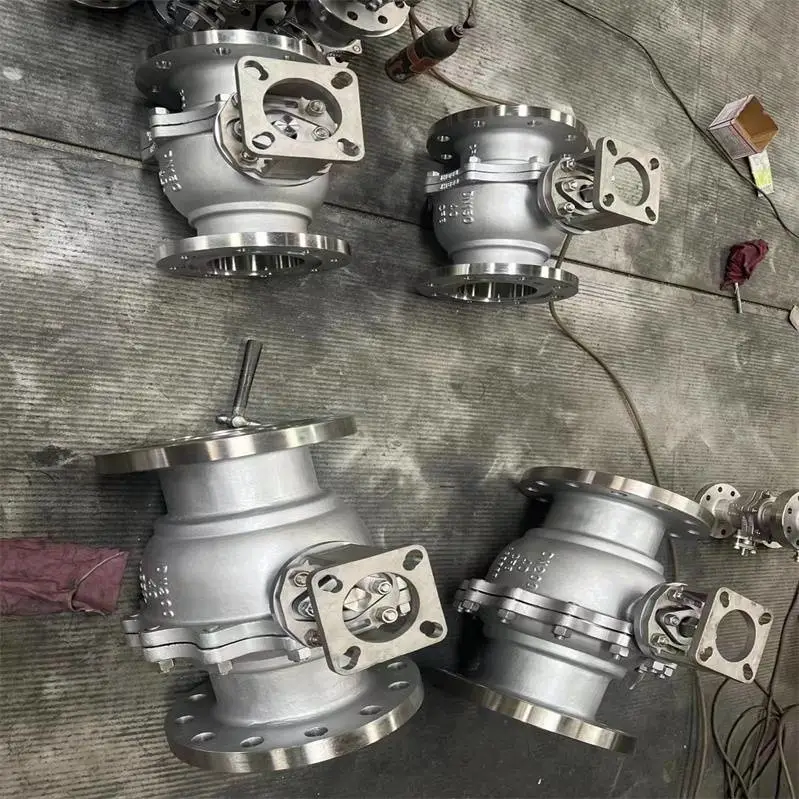

浮动球阀为球阀的一种，其球体是浮动的，在介质压力作用下，球体能产生一定的位移并紧压在出口端的密封面上，***出口端密封。目前，市场上浮动球阀主要有普通高平台球阀和压盖球阀两种。其中，普通的高平台球阀主要是以填料压套、六角薄螺母、蝶形弹簧来压紧填料的，这种球阀主要有以下几种问题:

①不能准确的控制压套填料的预压深度；
②蝶簧和螺母来补偿填料压缩的效果不是很理想如果阀门驱动方式是蜗轮、电动或者气动的，这种结构的填料在发生泄漏的情况下，需要拆卸驱动装置才能压紧填料，这很大程度上影响了工作效率。压盖球阀主要是以填料压盖和内六角螺钉来压紧填料，这种阀门主要驱动方式为手动，如果客户需要电动或者气动的驱动方式，那么就需要支架和转接轴来连接驱动装置，这无疑会增加成本和降低工作效率。

Q41F-16P SUS30408不锈钢精密铸造全通径球阀 SUS304不锈钢球阀主要性能规范

SUS30408不锈钢法兰式球阀主要材料表：

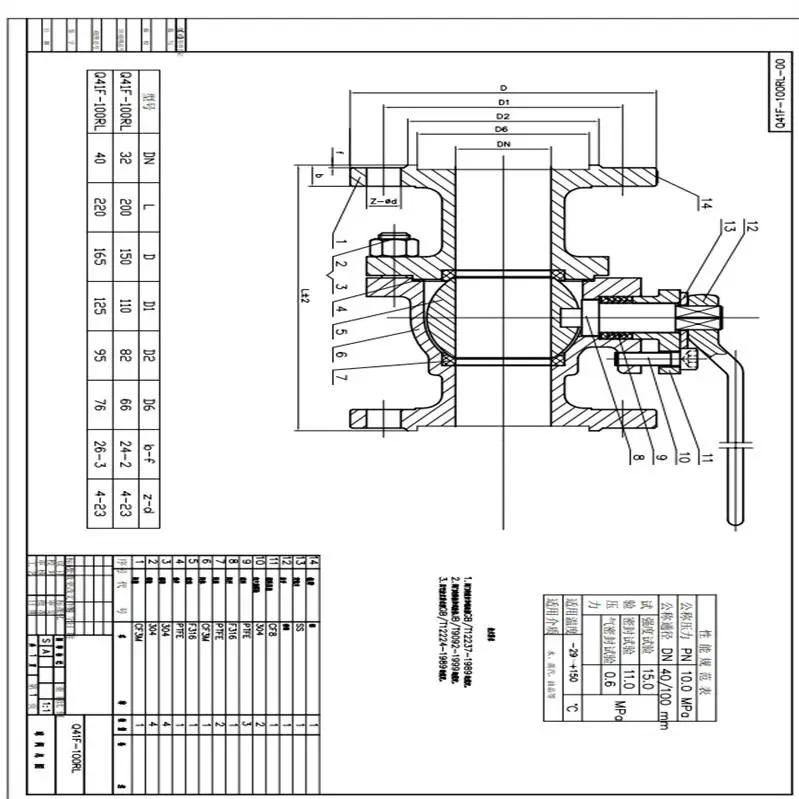

SUS30408不锈钢法兰式球阀 SUS304不锈钢球阀外形尺寸

Q41F-16P SUS30408不锈钢精密铸造全通径球阀

一种高平台法兰浮动球阀，包括阀体、阀盖、阀杆、阀座、球体、手柄，所述阀体和所述阀盖通过法兰连接，所述球体位于所述阀体和所述阀盖之间形成的球腔内，所述球体两侧设置有所述阀座，所述阀体上设有供所述阀杆插设的安装孔，所述阀杆穿过所述安装孔与所述球体联动，所述阀杆与所述阀体的密封腔内设有填料和填料压盖，所述阀杆的上部外端与所述手柄连接，其特征在于，所述阀座为唇式弹性阀座，所述阀座与所述球体之间形成主密封和副密封，所述填料压盖上设有压盖螺栓。

SUS304不锈钢球阀的安装与维护介绍
Q41F-16P SUS30408不锈钢精密铸造全通径球阀
二、SUS30408不锈钢法兰式球阀球阀的安装
1、球阀的任何一段都可安装在上游端，手柄球阀可以安装在管线的任何位置，如果配置执行机构(如齿轮箱、电-气动执行器)的球阀，则必须垂直安装，阀门进出口处在水平位置上。
2、球阀法兰与管线法兰间按管路设计要求装上密封垫。
3、法兰上的螺栓需对称、逐次、均匀拧紧。
4、如果球阀采取气动、电动等执行器时，按说明书完成气源、电源的安装。
三、球阀安装后的检查
1、安装完毕后，启动球阀开、关数次，应该动作灵活，受力均匀，球阀工作正常。
2、根据管道压力设计要求，通压后检测球阀与管道法兰结合面的密封性能。

四、SUS30408不锈钢法兰式球阀球阀的维修
Q41F-16P SUS30408不锈钢精密铸造全通径球阀订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
