一、汽蚀现象

        我们知道液体的状态由温度和压力决定，液体在较高温度下，压力降低至该温度下的汽化压力时，液体便产生汽泡。当含有大量气泡的液体向前经叶轮内的高压区时，气泡周围的高压液体致使气泡急剧地缩小以至破裂。在气泡凝结破裂的同时，液体质点以很高的速度填充空穴，在此瞬间产生很强烈的水击作用，并以很高的冲击频率打击金属表面，冲击应力可达几百至几千个大气压，冲击频率可达每秒几万次。这种现象称为汽蚀现象。

汽蚀的危害

汽蚀时传递到叶轮及泵壳的冲击波，加上液体中微量溶解的氧对金属化学腐蚀的共同作用，在一段时间后，可使其表面出现斑痕及裂缝，甚至呈海面状逐步脱落；发生汽蚀时，还会发出噪声，进而使泵体震动；同时由于蒸汽的生成使得液体的表观密度下降，于是液体实际流量、出口压力和效率都下降，严重时可导致不能输出液体。

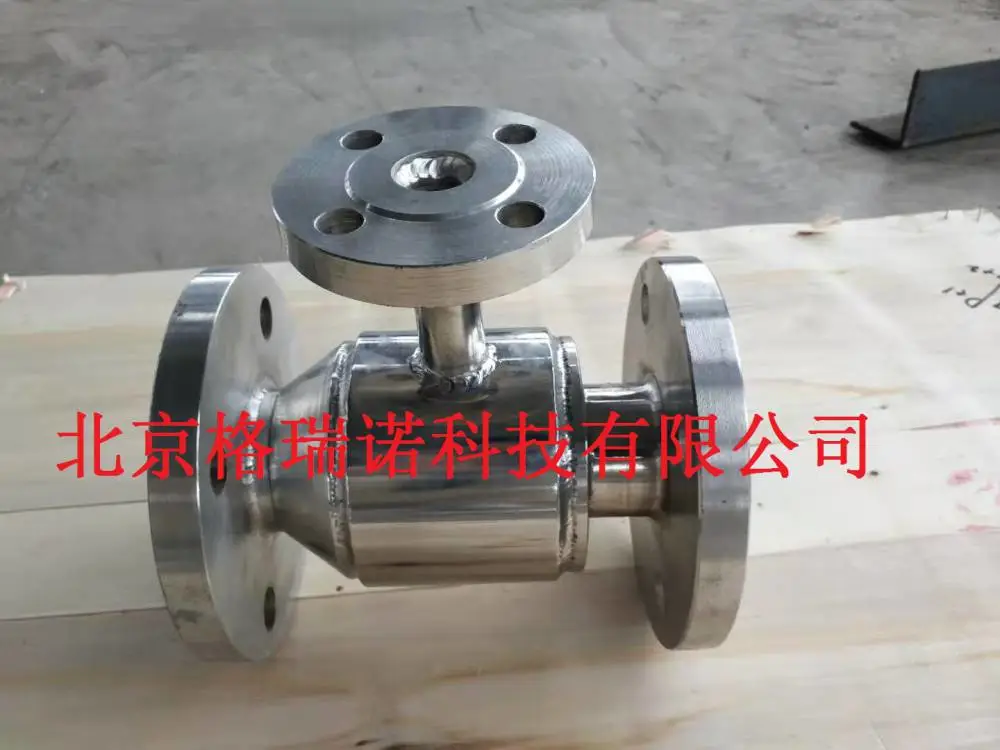

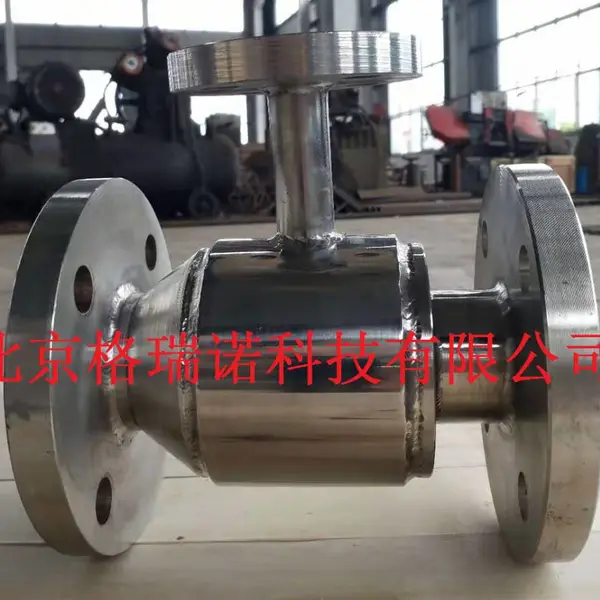

二、GQX型水泵防汽蚀装置概述

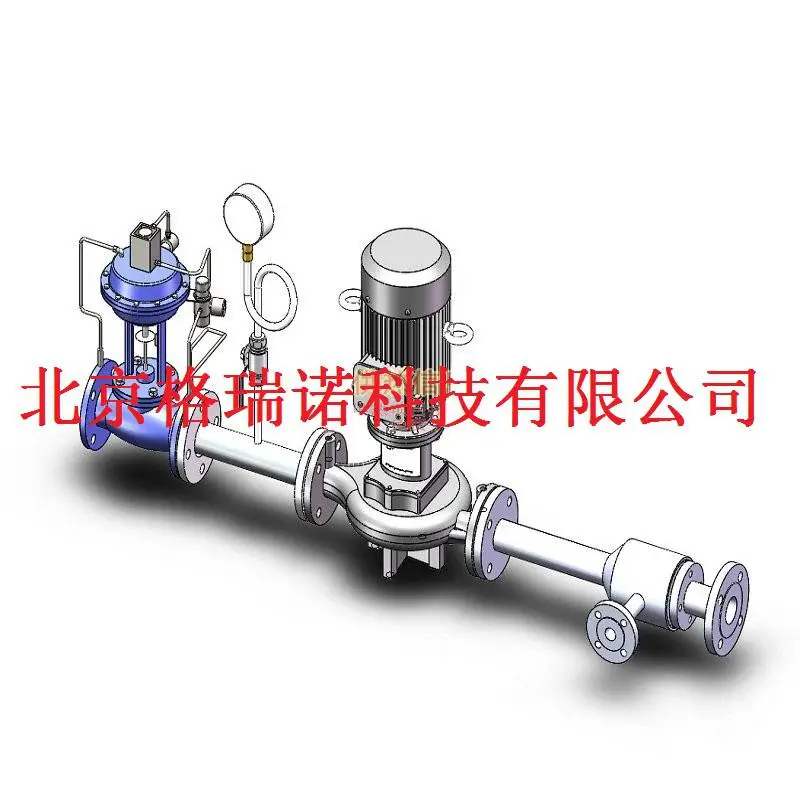

        锅炉自动高温给水泵防汽蚀装置采用喷射增压技术、双吸微冷技术和原理，提高泵入口压力，解决高温给水泵在泵送高温饱和水时的汽蚀问题，***高温水泵在其允许工作温度下长期运行。锅炉自动高温给水泵防汽蚀装置泵组中设有自力式压力调节阀、手动调节阀和压力表，调节和监测泵出入口压力。

        高温给水泵防汽蚀装置防汽蚀原理是通过对普通热水泵专门设计防汽蚀系统实现的，普通热水泵在泵送70℃以上热水时，需要在泵入口附加适当的正压头，才能***泵在吸入压力损失下所输送的饱和水不产生闪蒸，即泵不产生汽蚀。正如热力除氧时锅炉给水泵与除氧器的位差需要大于6米，因为离心泵泵送104℃的除氧水时需要附加6米以上的压头。当然，温度越高所需附加压头越大。用汽设备排放的冷凝水温度一般都大于100℃，依靠自然条件难以提供该温度条件下离心泵所需要的附加压头，通过对给水泵专门的防汽蚀系统设计，根据不同回收水温条件，设计不同的喷射增压比，才能***给水泵即使输送大于100℃以上的高温冷凝水，也没有汽蚀产生，达到冷凝水回收的目的。

三、GQX型水泵防汽蚀装置技术性能参数表

四、GQX型水泵防汽蚀装置选型参数提供

    需客户提供以下信息：水泵进出水口径，水泵流量、扬程，水温及压力，要求的材质及法兰标准。

五、GQX型水泵防汽蚀装置工艺流程
