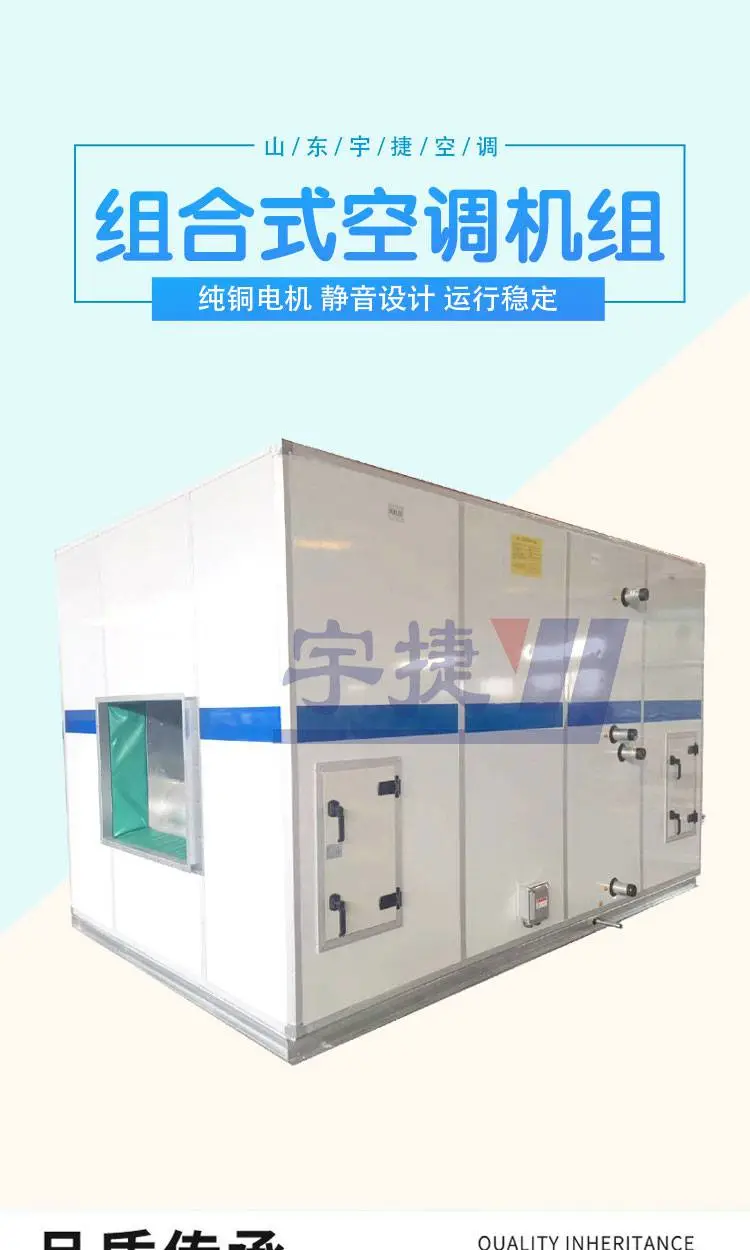

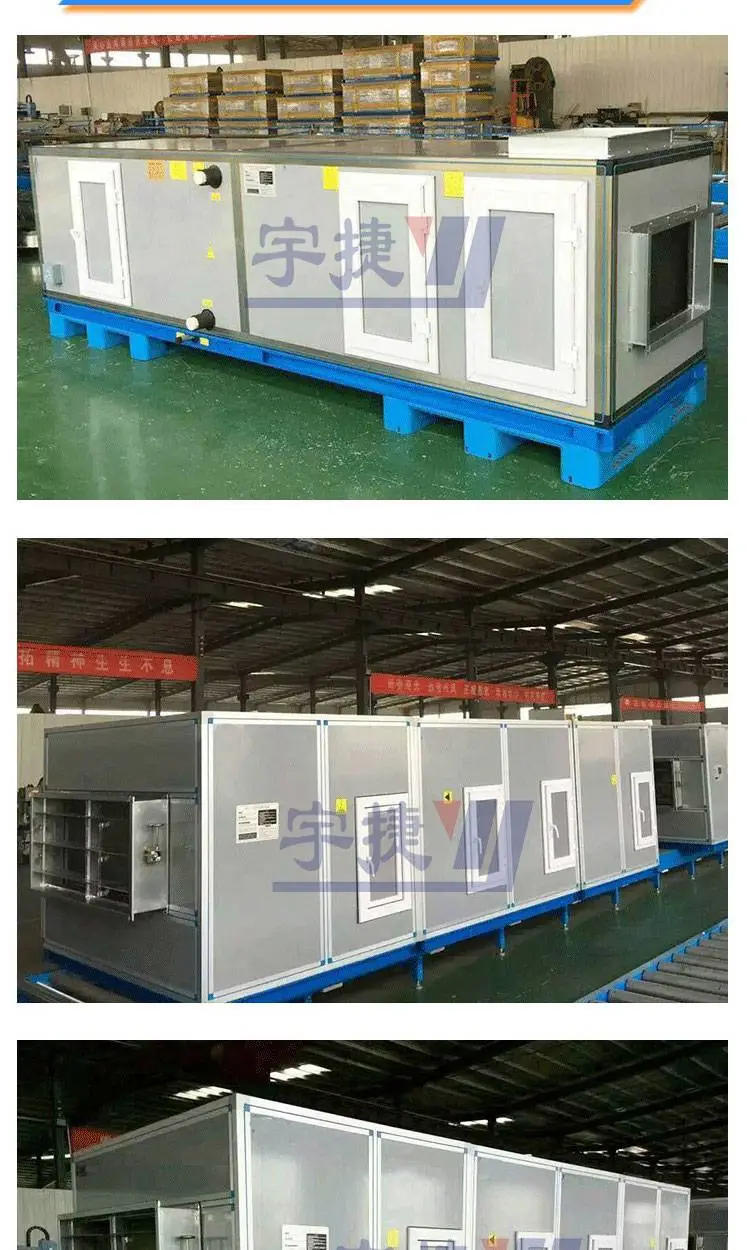

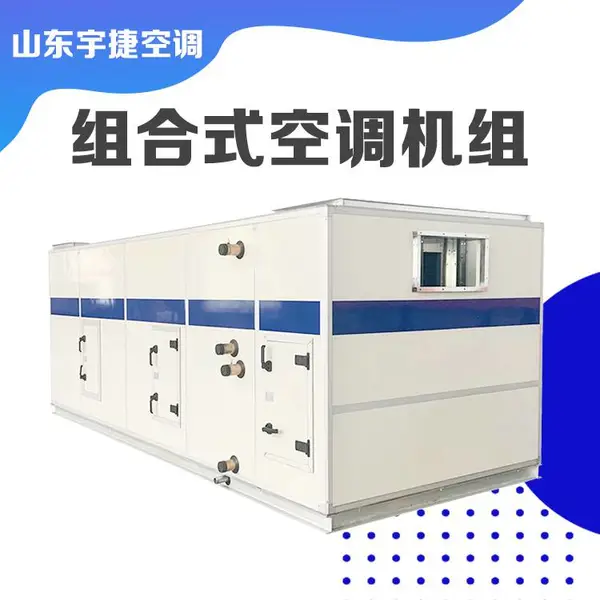

ZK(X) 组合式空气处理机组特点

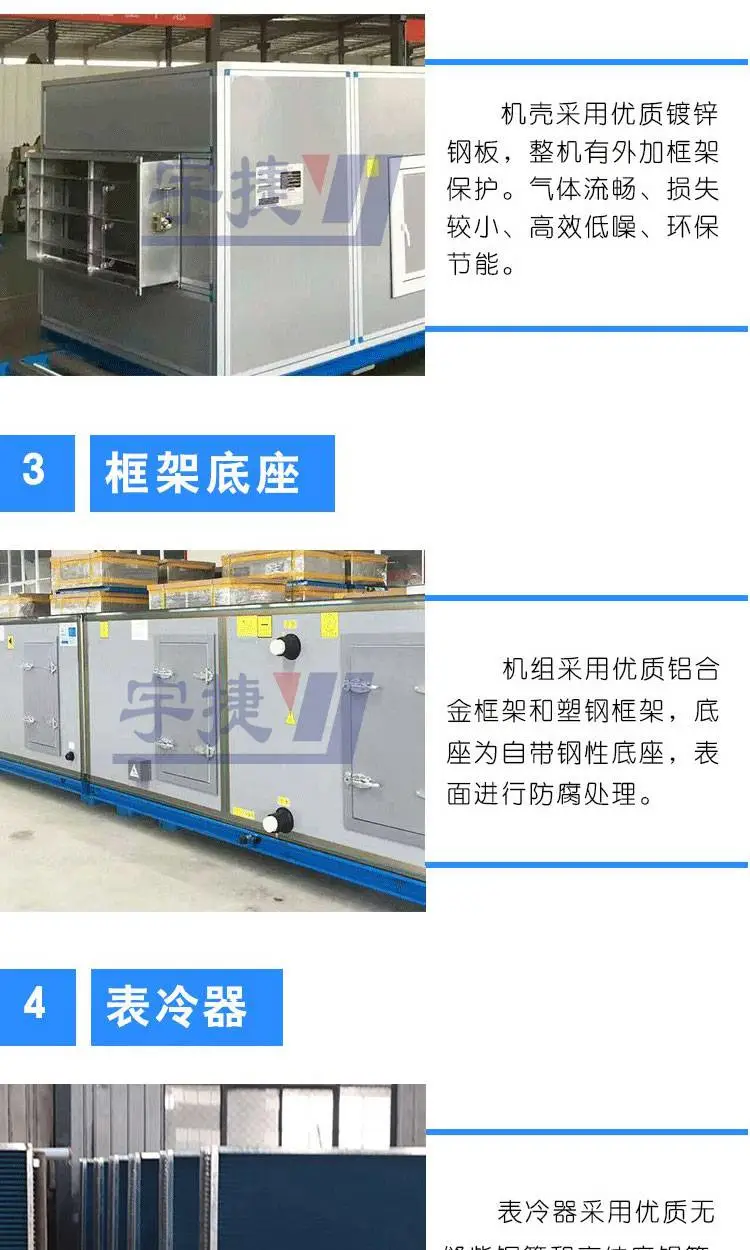

◇自带钢性底座，方便运输，大型机组可现场组装。

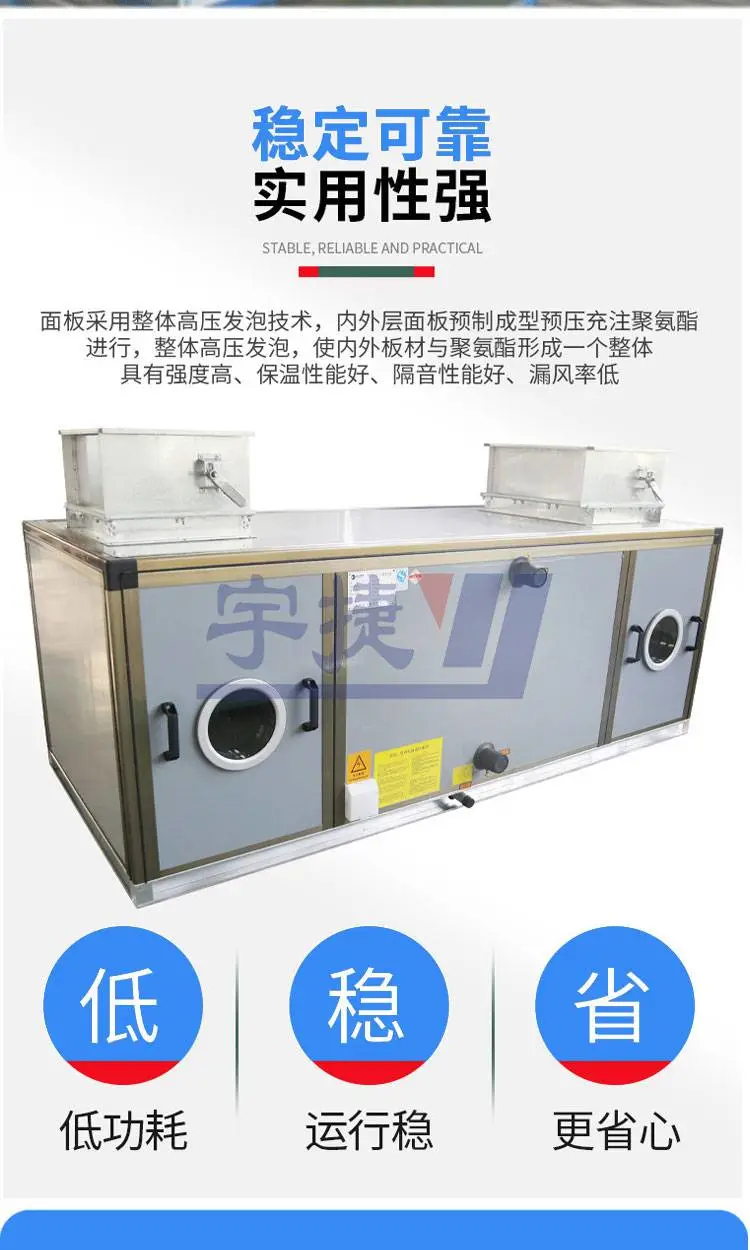

◇铝合金（铝塑）框架型材，0.4~1mm 双层面板，表面涂有防腐涂料，夹层内填充矿物棉或ＰＵ发泡材料，   保温性能好，确保机组无冷桥、凝漏现象。

◇机组的所有部件都经过严格测试，可在任何气候条件下正常运行。

◇可配置自控系统，实现机组的自动化控制及节能运行。

◇下排水设计（1.5% 斜度），冷凝水顺畅排出。

◇可根据用户需求量身定制。

ZK(X) 组合式空气处理机组性能优势

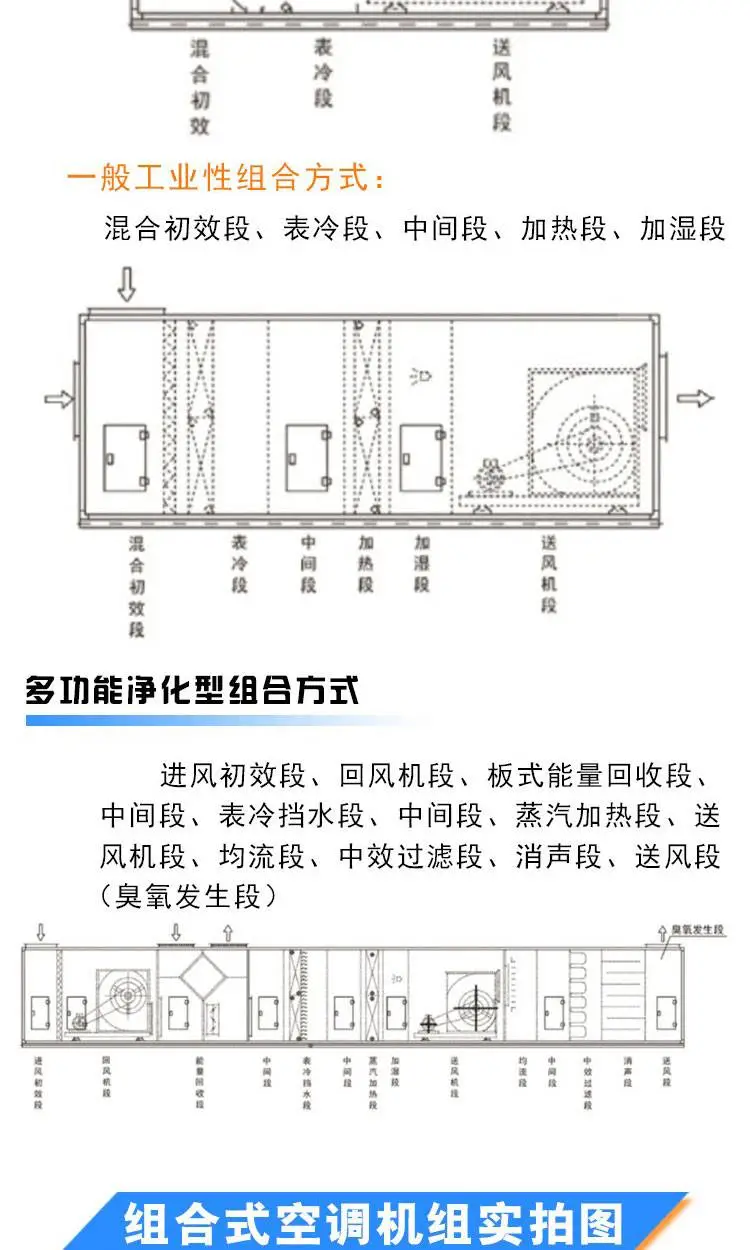

组合式空调机组是由各种空气处理功能段组装而成的一种空气处理设备。适用于阻力大于100Pa的空调系统。 机组空气处理功能段有空气混合、均流、过滤、冷却、一次和二次加热、去湿、加湿、送风机、回风机、喷水、消声、热回收等单元体。组合式空调机组的组成及功能介绍如下：

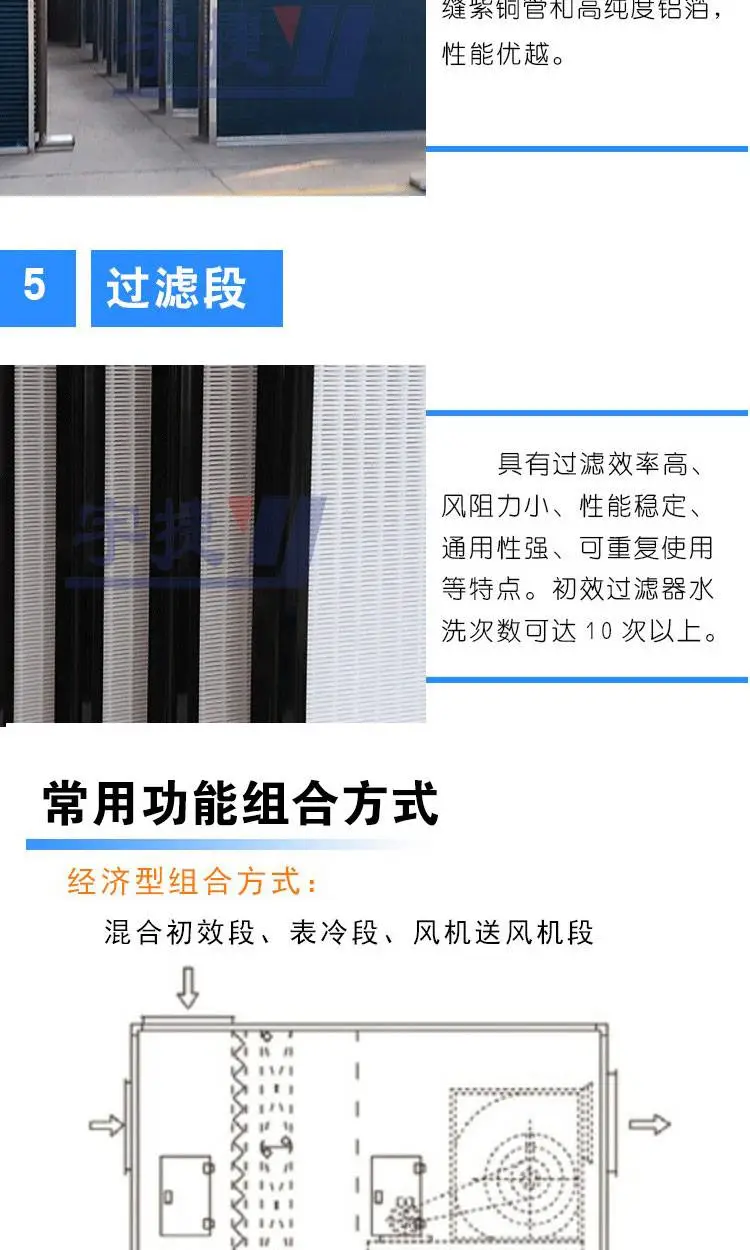

（1）空气过滤段

    空气过滤段的功能是对空气的灰尘进行过滤。有粗效过滤器和中效过滤器两种。中效过滤器段通常用无纺布的袋式过滤器。粗效过滤器段有板式过滤器和无纺布的袋式过滤器两种。

（2）表冷器（冷却盘管）段

    表冷器用于空气冷却去湿处理。表冷段的出风侧设有挡水板，以防止气流中夹带水滴。为便于对表冷器的维护，有的空调机组可以把表冷器从侧部抽出，有的则在表冷段的上游功能段设检修门。

（3）喷水室

     喷水室是利用水与空气直接接触对空气进行处理的设备，主要用于对空气进行冷却、去湿或加湿处理。喷水室的优点是：只要改变水温即可改变对空气的处理过程，它可实现对空气进行冷却去湿、冷却加湿、升温加湿等多种处理过程；水对空气还有净化作用。其缺点是：喷水室体型大，约为表冷器的3倍；水系统复杂，且是开式的，易对金属腐蚀；水与空气直接接触，易受污染，需定期换水，耗水多。

（4）空气加湿段

     有以下加湿方法：喷蒸汽加湿；高压喷雾加湿；湿膜加湿；透湿膜加湿；超声波加湿；

（5）风机段

      组合式空调机组中的风机段在某一风量范围内有几种规格可供选择。通常是根据系统要求的总风量和总阻力来选择风机的型号、转速、功率及配用电机。风机段用作回风机时，称回风机段。回风机段的箱体上开有与回风管的接口，而出风侧一般都连接分流段。

ZK(X) 系列机组电气及自动控制系统

◇标准配置 ZK(X) 系列机组标准配置不带电控系统，机组只留接线盒。

◇启停型 配置机组启动柜，控制风机的启停，具有过载、过热、缺相保护。

◇可编程控制 DDC 数字控制器与户 LC 控制器现场集中控制实现机电一体化。可对机组各功能段的运行参数和状态进行检 测，通过特定的逻辑计算，DDC 输出相应的 P Ｌ调节信号，对每个执行机构实施开关量或模拟量控制。

◇集中和远程监控 在可编程控制系统的基础上，通过标准的 RS485、RS422、RS232 接口，将现场控制器、各类仪表组成系 统的控制中心，由通讯线路与中央控制室的上位计算机相连，从而构成工业控制网。根据现场状态、参数、系 统命令及中央控制室的远控，调节系统、安全、节能运行。 除了以上的控制系统外，公司可根据用户需求，设计各种自动控制系统。

ZK(X) 组合式空气处理机组安装说明

1.安装机组的混凝土基础应保持平整，基础高度不小于 150mm，长度和宽度可按机组的外形尺寸向外各放 大 100mm; 基础也可用 16# 槽钢焊制，尺寸和机组外形尺寸相同。机组底座与基础之间需垫 5mm 厚工业橡胶板。

2.基础四周应留排水明沟或地漏，在明沟的低处设排水口，并与排水管道相连。 ◇机组四周应留有足够的操作空间，以便检修机组或更换空气过滤器。

3.换热器接水管为下进上出，在进水口处应加装截止阀，高点加装排气阀，低点加装泄水阀 , 管路须有 单支架，重量不可由机组承受。进水管处需装水过滤器，以防污物堵塞换热器。冷热媒需经软化处理，以延 长机组使用寿命。

4.机组的冷凝水管需安装水封（U 型存水弯），水封高度为 80-100mm，具体做法见下图： ◇蒸汽加热段配管需按采暖有关规范，上部为进汽口，下部为出汽、水口，进出口处应装设截止阀、蒸 汽压力表、温度计、疏水器、泄水阀等。

5.机组送风口和管道连接须用柔性接头，管道应有单支架，其重量不得由机组承受。 ◇新风机组当进口空气温度低于 5℃时，开机前须预热或采取其他措施，以防机组内换热器冻坏。

6.接管时注意：冷热水用盘管，设计工作压力为 1.6Mpa；蒸汽盘管的高使用压力不得超过 1.4Mpa。

7.机组送风温度不应超过 80℃（加热时），若超过此温度，订货时须说明，以便采用高温轴承及较高配置 之电机。

8.机组供电电源为 380v、50Hz。电源符合要求方可与电机相连，电源接通后，检查风机转向是否正确，如反转， 应停机将电源相序改变。 机组电控装置应有良好的接地及可靠保护，如过载保护、过热保护、缺相保护等等。当电机功率 15kw 时， 应采用 Y- △启动装置或其他降压启动装置。

ZK(X) 组合式空气处理机组厂家说明

成立时间：2005年7月

    占地面积：33,000㎡

    地址：山东省德州市经济开发区崇德四大道

    服务网络：

    公司的营销和服务网络覆盖全国，包括上海、北京、深圳、吉林、辽宁、天津、山西、河南、陕西、山东、江苏、安徽、浙江、福建、重庆、四川、湖南、湖北、广东、广西、海南、贵州、新疆等地区，为客户提供及时的技术支持和可靠的售后服务。

    公司愿景：

    成为值得信任的空气运动与控制、调节品牌

    公司使命：

    提供可靠、便利的空气运动与控制、调节服务

    宇捷产品的价值主张是：可靠、便利、新颖。

德州宇捷空调服务理念

    以客户为中心

    我们坚持以客户为先，深刻理解客户需求并积极匹配客户战略，主动承担责任，不断提升客户体验和满意度，成就客户，实现与客户的长期合作与共赢。

    奋斗进取

    我们积极进取、集体奋斗、执行，以批判思维持续改进和完善，富于激情地实践对客户的承诺，全力以赴致力于客户的成功。

    创新

    我们洞察和把握行业趋势，围绕客户需求持续创新，构筑起强大的技术实力，以的产品和服务为客户持续创造价值。

    开放合作

    我们用心聆听内外部建议，主动分享知识和观点，通过广泛合作，构建和谐的产业环境，与整个产业和利益相关人共同创造和分享价值。

    服务支持

    我们信守对客户、合作伙伴和社会的承诺，尊重公平公正的商业行为准则，积极承担企业社会责任，赢得客户和公众的信赖。
