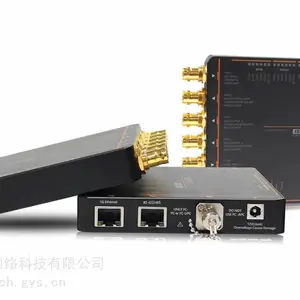

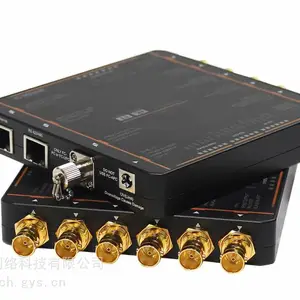

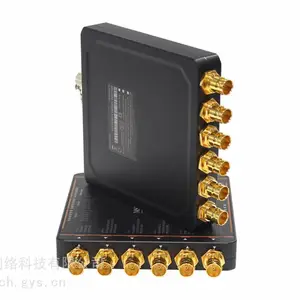

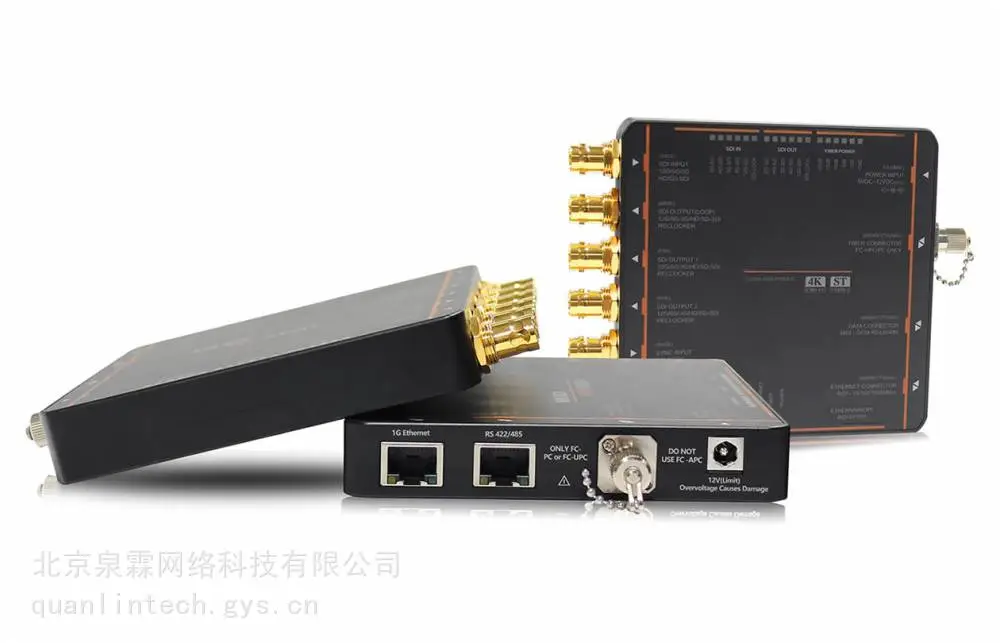

4K超高清Mini型综合双向光传输12G-SDI光端机JR-MSTP-U4K

迷你型4K超高清多业务综合光传输产品是一款***的摄像机/云台到转播车多业务4K信号传输、控制与回传于一体的单终端解决方案。

拥有强大的高性能可靠性的业务支撑能力，在传输1通道双向4K-SDI信号（向下兼容6G/3G/HD/SD-SDI/DVB-ASI）的同时，可传输1通道双向千兆以太网（10/100/100M自适应）、1通道双向BB同步信号及1通道双向RS422/485数据信号，数据传输速***达12Mbps，更大程度上满足各类摄像机/云台控制数据的传输。

该产品具有***的指标特性及高安全性可靠性，广泛适用于直播现场、体育赛事、重要会议、演唱会的机位控制、SDI信号传输与回传以及机位组网等多种现场应用，也适用于制作公司及其他高标准需求的直播现场的多业务信号传输。

JR-MSTP-U4K具有多种组合传输方式，用户可根据现场需求组合不同信号来满足现场多业务的传输需求，使用多个MSTP-U4K可实现更多功能的扩展传输。如用户需求更多业务传输，可选用MSTP-3产品，该产品可实现多大32通道4K-SDI的传输以及模拟音频、数字音频、通话、数据、以太网、TALLY、GPIO等更多业务的传输。

参数：

? 支 持 双 向 4K-SDI 传 输， 支 持 SDI 传输 速 率：143Mbps-11.88Gbps

? 支持标准： ST-2082-1、 ST-2081-1、 ST-424M、 ST-344M、ST-310M、 ST-305M、 ST-297M、 ST-292M、ST-259M

? 产品发送端带有 LOOP 独立环出端口，接收端内置 1:2 SDI 分配器， 具有独立双输出端口

? 支持双向 10/100/1000M 自适应以太网传输， MDI 自动翻转

? 支持 802.1AS/Qat/Qav/Qbv 音视频桥接标准，支持1588v2 Layer2 和 Leyer3， 8K MAC 地址表及 10K 超大帧

? 支持双向 2-Level Black Burst (BB)同步信号传输

? 支持高达 12Mbps 的双向 RS422/485 数据传输

? 内置 3 级高速消抖动电路，确保超低输出抖动

? 支持 SD-12G 任意格式 Pathological 病态码传输

? 支持 SD-12G 任意格式 Equalizer 测试图形传输

? 支持 SD-12G 任意格式 PLL 锁相环测试图形传输

? 采用内置式激光器，确保稳定可靠

? 光口采用外置式 FC/UPC 接口，低插损高安全性

? 具有 SDI 信号格式指示 LED 组、信号锁定 LED 及光链路动态指示 LED 组

? 单模单纤传输距离大于等于 20Km

? 采用 5v~17v 外接式 DC 电源连接器供电

? 外壳采用高精度 CNC 数控机床加工而成
