| 产品特性:球阀 | 品牌:温州孜博阀门有限公司 | 型号:Q347H-25C DN80 |
| 材质:不锈钢 | 连接形式:法兰 | 结构形式:固定球球阀 |
| 3C阀门类别:工业 | 公称通径:DN50-DN400mm | 适用介质:水 天然气 液化气 煤气 |
| 压力环境:常压 | 工作温度:常温 | 标准:国标 |
| 流动方向:单向 | 驱动方式:手动 | 零部件及配件:阀体 |
| 用途:截止 | 类型(通道位置):直通式 | 作用对象:电站 |
| 规格:Q347H-16C | 蒸汽球阀:Q347Y-16C | 手动涡轮球阀:Q347H-16C |
| 天然气电动球阀:Q947F-64RL |
产品概述

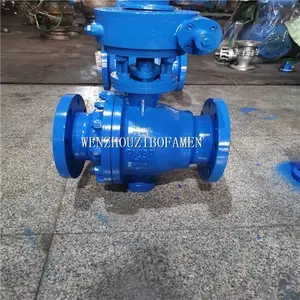

手动涡轮硬密封球阀,密封性能优良,流通能力大,流阻系数小,结构简单、维修方便、使用寿命长,阀体通道和连接管径相等并成一直径,介质几乎可以毫无损失的流过。产品通常用于密封要求严格的场合,除控制气体、液体、蒸汽介质外,还适宜控制污水和含有纤维性杂质的介质,用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。
设计标准
1、设计与制造:API608、API6D 、BS5351、ANSI/ASME B16.34
2、法兰尺寸:ANSI/ASME B16.5、API605、ASME B16.47
3、结构长度:ANSI/ASME B16.10、API6D
4、对焊连接尺寸:ANSI/ASME B16.25
5、检验与试验:API598、API6D
技术参数
| 阀体 | 阀杆 | 阀球 | 密封面 | 垫片 | 填料 | 工作温度 | 适用介质 |
| WCB | 1Cr13 | 1Cr13 | 1Cr13 司太立合金 本体材料 | 柔性石墨 不锈钢加柔性石墨 08软钢 F304 F316 | 柔性石墨 编结石墨 | -29-425℃ | 水、蒸汽、油品 |
| WC6 | 15CrMo | 15CrMo | -29-425℃ | ||||
| WC9 | 25Cr2MoV | 25Cr2MoV | |||||
| LCB | 304 | 304 | -46-354℃ | ||||
| CF8 | 304 | 304 | 96-600℃ | 部分酸、碱 | |||
| CF3 | 304L | 304L | |||||
| CF8M | 316 | 316 | |||||
| CF3M | 316L | 316L |
压力试验
公称压力 | 1.6 | 2.5 | 4.0 |
强度试验 | 2.4 | 3.8 | 6.0 |
水密封试验 | 1.8 | 2.8 | 4.4 |
气密封试验 | 0.4-0.7 | ||
技术参数
| SZ系列电动执行机构技术参数 | 阀 体 参 数 | ||
| 电源 | AC110、220、380V/DC24、220V | 公称通径 | DN15~200mm |
| 输出力矩 | 50N·M~2000N·M | 公称压力 | PN1.6、2.5、4.0、6.4MPa |
| 任选功能 | 开关型、触点型、开度信号、智能型 | 阀轴材质 | 不锈钢 |
| 动作范围 | 0~90°±5° | 阀体材质 | 球墨铸铁、碳钢、304/316/316L不锈钢 |
| 动作时间 | 15秒/30秒/60秒 | 球体材质 | 304/316/316L不锈钢 |
| 环境温度 | -30°~60° | 阀座密封 | PTFE、PPL、金属密封 |
| 手动操作 | 附带手柄操作 | 温 度 | PTFE≤180℃、PPL≤350℃、金属密封≤450℃ |
| 限 位 | 电气、机械二重限位 | 适用介质 | 水、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质等 |
| 防护等级 | IP-67(防爆外壳:Exd Ⅱ BT4 IP67可选) | ||
| 输入信号 | 0-10,1-5VDC/4-20mA(智能型) | 特 点 | 连线简单,结构紧凑、阻力小、动作稳定 |
图片展示
温州孜博阀门有限公司附属座落于中国民营经济活跃的城市温州,地处永嘉县瓯北镇陆桥工业区,交通运输十分便利。 专业生产电 铸钢闸阀,截止阀,球阀 止回阀 蝶阀 铸铁闸阀,铸截止阀,铸电动闸阀 ,电动截止阀 ,电动蝶阀等系列产品。我们自成立以来,始终将产品质量放在企业兴衰成败的核心位置,******的产品,才能实现“互利双赢”的目标,不断推行严格的质量管理,公司已通过ISO9001-2000国际质量体系认证,在产品设计、材料选购、冶炼、加工装配、试验检测及售后服务的全过程中,严格按照国际质量管理体系的规则和程序进行操作。全面实施“品质***,满意称心”的质量承诺。 竭诚欢迎广大新老客户光临惠顾。愿与您建立长期友好的合作关系,在互惠互利的基础上携手共创美好明天! 材质:不锈钢、铸纲、铸铁、锻钢、铝合金、A105、304、316。 产品广泛应用于水处理设备、化工设备、石化设备、石油设备、造纸设备、采矿设备、电力设备配套、液化气设备、食品设备、制药设备、给排水设备、市政阀门、机械设备阀门、电子工业阀门,城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、中央空调、过滤设备、环保设备等领域。 感谢您关注我们的产品,若您希望获得进一步的了解更多信息,欢迎您随时联络我们,诚邀为您提供***满意的服务!欢迎新老客户来电咨询,选购订做。
