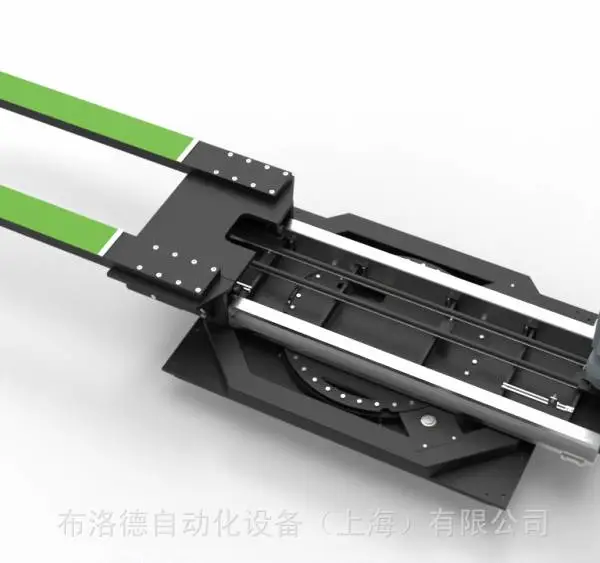

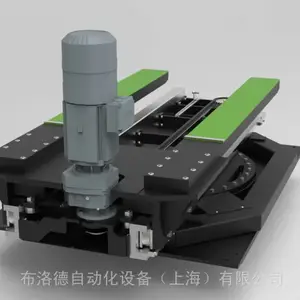

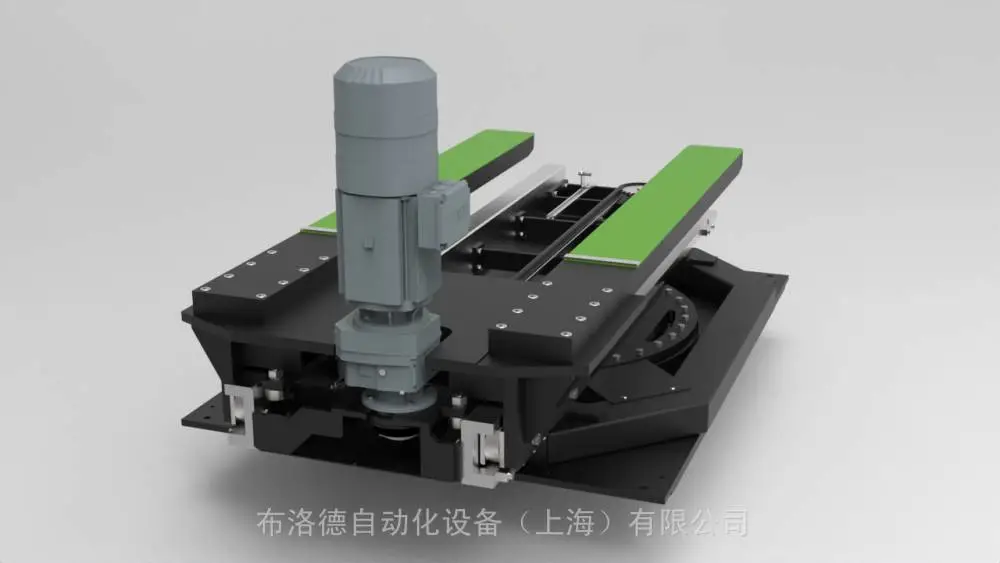

用于汽车行业支架横向存储的旋转推叉

DSG 2.0-2200 旋转推叉专为商用车制造商的支架存储和检索而开发。由于摇篮只有有限且封闭的入口窗口，因此我们的机器是客户内部物流流程的选择。要运输的高负载和插脚的低入口窗口可通过我们的 AFB 旋转推叉轻松掌握。它提供低延伸横截面和 2 吨的高有效载荷。

旋转功能，可双面存储

在商用车制造商的自动仓库中，由于旋转推叉的实用转动功能，可以进行双面存储。车削直径经过专门设计，可确保在堆垛机运动时可以毫无问题地进行车削。AFB旋转推叉的易维护性也给人留下了深刻的印象。特别低的维护组件支持我们机器的耐用性。

技术参数：

• 负载：摇篮

• 负载重量： 2.000 kg

• 插脚长度： 1.855 mm

• 行程： 1.700 + 30 mm

• 单元长度： 2.200 mm

• 单元宽度： 1.240 mm

• 旋转直径： 2.263 mm

• 旋转角度：180°

• 旋转时间（空载/装载）：3 s / 11 s

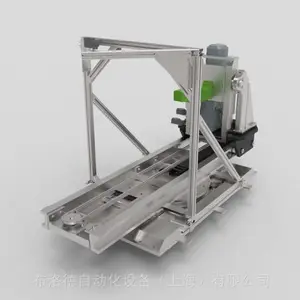

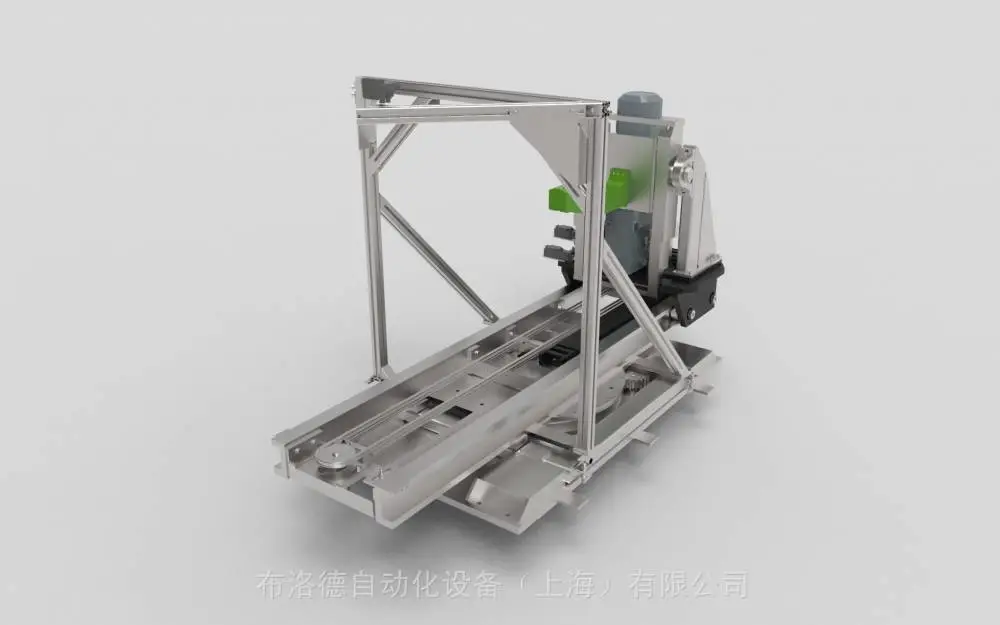

案例研究 DSG-0,5-1950 型曼德拉旋转推叉：

为了自动处理纸卷，我们开发了一种特殊的旋转推叉。DSG-0.5-1950 没有通常使用的两个插脚，而是有一个可以倾斜 12° 的曼德拉，带有偏心机构来拾取卷筒。为了实现和安全的处理，传感器已集成到曼德拉草中，以确保正确拾取卷筒。传感器框架也可用于客户安装传感器。

技术规格：

? 负载：纸卷
? 负载重量：500 公斤
? 纸卷长度：1450 mm
? 纸卷直径： 700 mm
? 曼德拉长度：452 mm
? 行程：1660 + 30 mm
? 单元长度：1950 mm
? 旋转直径：180°
? 整机自重：约 850 kg

产品特点

• 适用于集保托盘，或密闭存放的欧式托盘、卷材和卷筒

• 适用于重达 15 吨的负载

• 角度速率可达 270 度

• 提供升降装置或货叉调节

• 可作为顶置装置（悬挂式）

客户利益

• 可根据不同的负载单元和应用目的进行单独调节

• 坚固的设计确保了极高的可靠性

• ***产品整个生命周期内的备件供应

• 维护成本低

• 模块化设计（可与空军基地的***车、偏心升降装置和倾斜装置结合使用）

（旋转）推叉目前也特别受欢迎。

无论是生产线的搬迁、前期交货的拣选，还是牵引车的装卸，它们都是单个或多个深度存储的理想选择。

种类繁多的齿形变体意味着可以运输不同的载货架，例如集保托盘或带有封闭接收袋的 IBC 集装箱。有***的备件可用性和低维护成本为您带来了广泛的客户利益。

让自己相信我们的（旋转）推叉的可靠性，其特点是坚固的设计和高有效载荷。

该负载处理器即使在恶劣环境（高温、灰尘、潮湿）下也能使用，而不会损失其性能。（旋转）推叉可与各种 AFB 产品和其他可选产品功能相结合，可单独适应各种应用。

行业应用

• 钢铁和铝生产

• 自动高架仓储系统

• 生产自动化

安装在

• 堆垛机

• ***车

• 固定式搬迁站

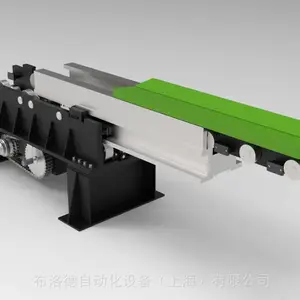

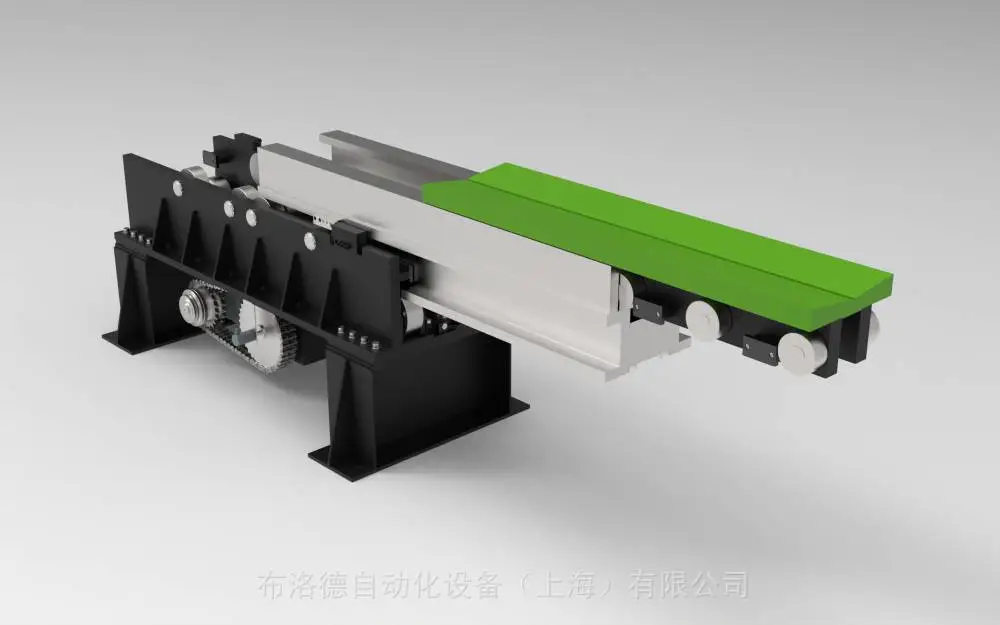

为了自动存储和检索线圈，我们设计了 MAXILOAD 560-650-2480 型，这是一款真正的电源组。一个插脚上高达 33.8 吨的有效载荷对它没有问题。由于复杂的制造工艺，它具有巨大的抗弯强度，并且能够特别可靠和***地移动负载。即使是超过400°C的***负载温度，也可以通过全链条驱动的MAXILOAD轻松掌握，因为它在棱镜和顶叉之间配备了绝缘层，可以***地屏蔽负载的热量。

技术规格：

? 负载：钢卷
? 负载重量：33,8 吨
? 负载温度：400°C
? 行程：2575 + 65
? 单元长度：2480 mm
? 延伸型材高度：560 mm
? 延伸型材宽度：650 mm
? 总高度：1410 mm
? 整机自重：约 7 吨

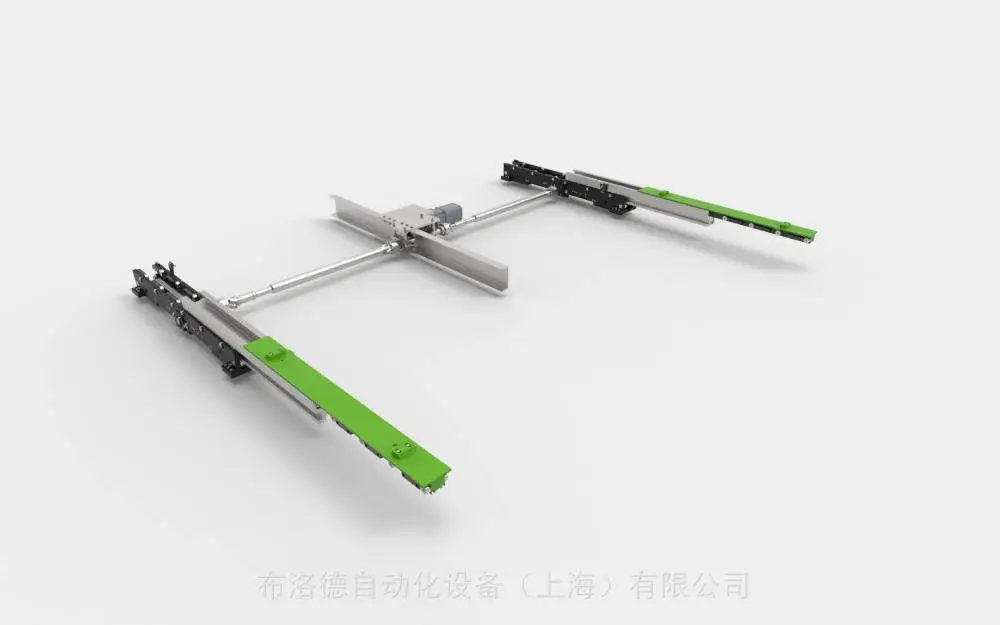

带有三个叉子的伸缩式货叉，有效载荷为 4,000 公斤，用于运输商用车的车身。

有效载荷为 4000 kg 的伸缩式货叉，用于在金属板仓库中存储和检索盒式磁带。

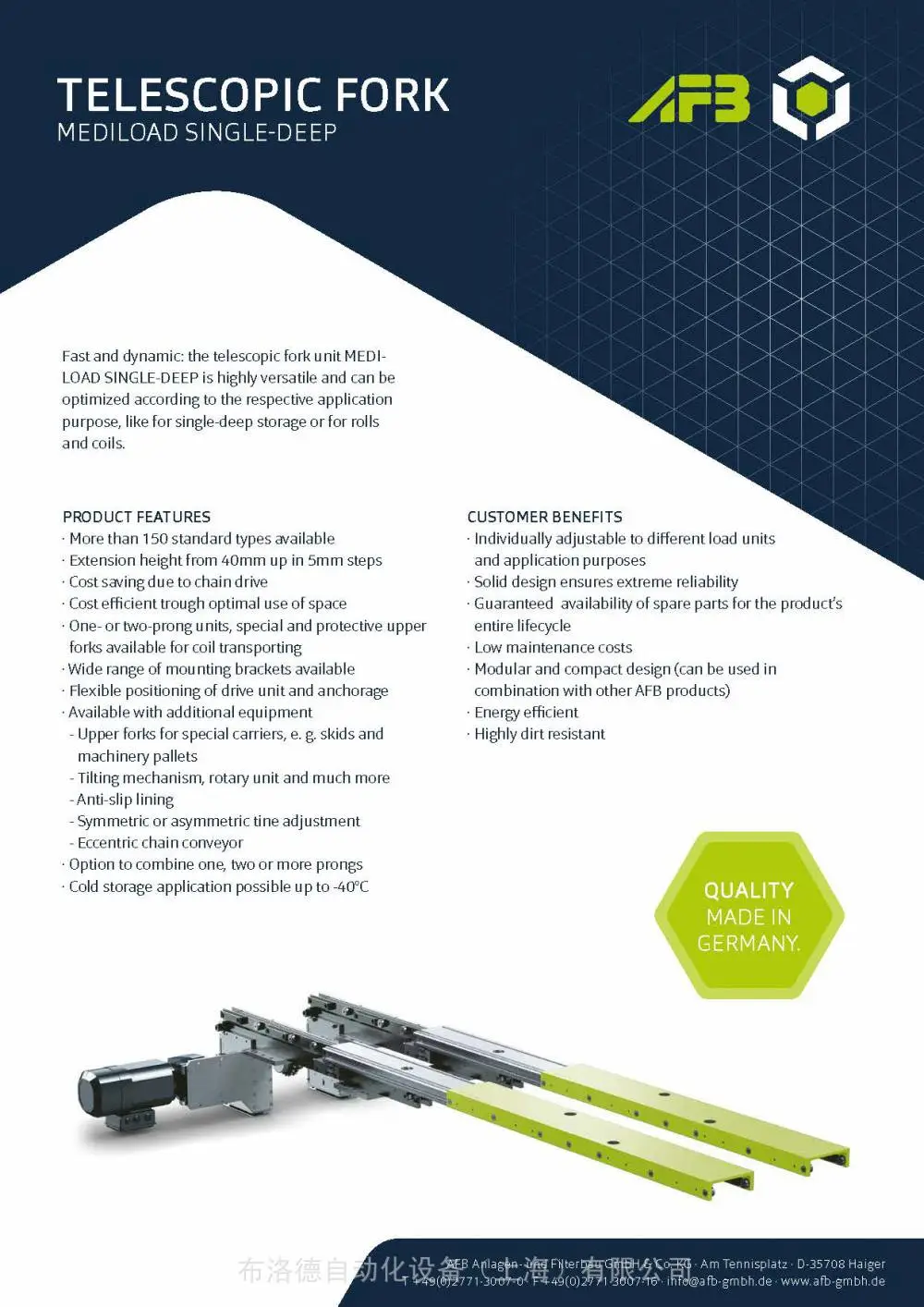

无论您是要移动托盘还是卷材：通过用于单个深度存储的 MEDILOAD 伸缩式货叉，您将始终能够快速、动态地完成各种输送任务

行业应用

• 自动高架仓储系统

• 配送中心

• 生产自动化

• 备件物流

• 百货

• 3PL（第三方物流供应商）

安装在

• 堆垛机

• 穿梭车系统

• ***车

• 固定式中转站

• 工业卡车上的连接装置

• 自动导引车

优势

• 可单独适应装载单元和应用

• 坚固的设计，产品可靠性

• ***整个产品生命周期的备件可用性

• 降低维护成本/减少维护

• 模块化、紧凑型设计（可与其他空军基地产品组合）

• 高效节能

• 不易沾染污垢

变量

MEDILOAD单深型有150多种设计版本，具有不同的可伸缩横截面。是节省空间的理想选择，链传动使其特别高效。它非常适合低至 -40 °C 的冷藏应用，以及高温或食品工业应用。驱动单元和紧固件可以灵活定位。此外，还有大量匹配的安装控制台可供选择，例如传感器。

可升级

MEDILOAD单深型可配备额外的AFB组件：带链式输送机的偏心升降机，用于特殊载货架（例如滑橇和机器托盘）的容器，倾斜装置，旋转装置，防滑涂层，对称和不对称爪子调节等等。您还可以选择是否要组合一个、两个或多个插脚。

皮带传动还是链传动？

• 带有链传动的伸缩装置具有更高的总高度，因为它需要变速箱。

• 带链条的伸缩式货叉速度限制在 120 m/min。

• 自重高于带链传动的伸缩式货叉。

• 皮带没有伸长率，而不是链条。

什么时候需要使用链传动版本而不是皮带传动？

• 在冷库应用中

• 在恶劣的环境中

AFB MEDILOAD双深伸缩式货叉具有单深MEDILOAD的高多功能性和可配置性，同时能够具有***的伸展距离。
MEDILOAD双深伸缩式货叉广泛用于标准托盘、卷材、卷材和车身部件（汽车行业）等负载。

适用于 150 公斤至 3.000 公斤之间的负载

产品特点

• 提供 3 或 4 个扩展型材

• 所有型材都可以通过两个驱动单元共同或逐步扩展

• 在优化高度下实现最小的延伸宽度

• 坚固可靠的结构

• 驱动单元和锚固装置的灵活定位

• 提供附加设备
  – 用于特殊载体的上叉，例如滑橇和机械托盘
  – 倾斜机构
  – 防滑衬里
  – 对称或不对称齿调整
  – 偏心链式输送机

• 可选择组合一个、两个或多个插脚

• 可在 -40°C 的温度下进行冷藏应用

行业应用

• 自动高架仓储系统

• 配送中心

• 生产自动化

• 备件物流

• 百货

• 3PL（第三方物流供应商）
