组态王与罗克韦尔AB820 PLC之间ModbusTCP/IP无线以太网通信方案

特别声明：文章及方案图片皆为达泰电子原创，转载请标明出处。

在实际系统中，同一个车间里分布多台PLC，通过上位机集中控制。通常所有设备距离在几十米到上百米不等。在有通讯需求的时候，如果布线的话，工程量较大耽误工期，这种情况下比较适合采用无线通信方式。
本方案以组态王和2台罗克韦尔AB820 PLC为例，介绍组态王与多台 PLC的无线以太网通信实现过程。在本方案中采用了欧美系PLC无线通讯终端——DTD418MB，作为实现无线通讯的硬件设备。

一、方案概述

本方案中，用户无需更改网络参数和原有程序，通过西安达泰欧美系PLC无线通讯终端-- DTD418MB，即可直接替换组态王与PLC之间有线以太网通讯，且稳定方便的实现ModbusTCP/IP协议下无线以太网通讯。

无线网络图

二、测试设备与参数

罗克韦尔PLC型号：AB820 × 2台
上位机：组态王6.55 × 1台
达泰欧美系PLC无线通讯终端——DTD418MB × 3块
主从关系：1主2从
通讯接口：RJ45接口
供电：12-24VDC
通讯协议：ModbusTCP/IP协议
传输距离：100米，1KM

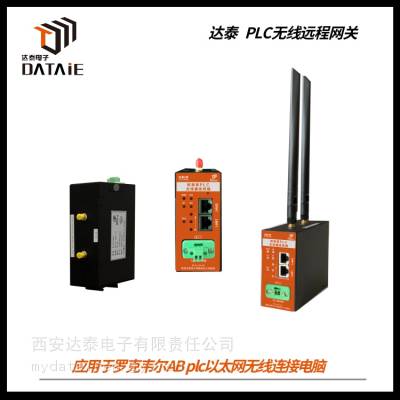

三、达泰欧美系PLC无线通讯终端--DTD418M

达泰DTD418MB采用 2x2 两发两收无线架构，空中传输速***达 300Mbps，兼容西门子S7协议、Profinet协议、Modbus TCP/IP等通讯协议，并采用 OFDM 调制及 MINO 技术，使无线可靠传输距离达到1KM范围内均可使用。
DTD418MB 不仅能与 PLC、DCS、智能仪表及传感器等设备组成无线测控系统，同时能与组态软件、 人机界面、触摸屏、测控终端等工控产品实现点对点和点对多点的远程无线组网，将分散不便于挖沟布线的设备连接在一起，不需要编写程序，不需要布线，并且稳定可靠。

主 要 特 征:

可以直接代替有线以太网线，实现无线组网；

支持西门子S7协议、PROFINET协议、MODBUS TCP/IP协议等；

全数字无线加密传输方式，不插卡无运行费用；

无需更改程序，即插即用，自适应接口协议；

二十年工业现场运行经验：可确保无线产品工作于各种恶劣环境下的工业场合长期运行。

四、接线方式

1、上位机与DTD418MB接线：
用一根通讯线，一端接入DTD418MB的RJ45接口，另一端接入上位机的RJ45接口。

2、PLC与DTD418MB接线：
用一根通讯线，一端接入DTD418MB的RJ45接口，另一端接入AB820的RJ45接口。

五、组态王配置

1.创建一个工程，输入名称，点击是

2.添加2台PLC，以及相关协议

3.设置AB820的地址

设备地址格式:192.168.2.16是PLC地址；502默认端口号；1是单位ID；10是超时时间。

4.通讯参数设置（选择默认）

另外一台PLC（192.168.2.17）配置方式相同。

六、组态界面配置

1. 数据词典—定义变量

2.画面—创建一个新画面

3.变量的关联

七、PLC程序的下载

1. 新建工程，并如下图所示

2.控制器-Modbus映射

3.下载程序到CPU

八、测试方法

1、组态王的指示灯可以实时监测PLC的输入点状态。
2、组态王的按钮可以控制PLC的输出点。
