FUNKE适用于机械和设备工程的通用管束式安全换热器

主要用于冷却润滑油、液压油或水等液体，

以及使用饱和蒸汽进行加热。

水、水/乙二醇混合物或海水可用作冷却介质。

无论是系列型号还是单独的解决方案 - 超过 200 种不同尺寸、

不同材料版本构成了和详细类型选择的基础。

系列型号

个性化解决方案

安全热交换器

管束式换热器系列型号

图FUNKE管束式换热器BCF、CCF、SSCF系列

BCF、CCF、SSCF

管束固定或可拉

交换面积从 0.11 平方米到 11.45 平方米

内管尺寸：6.35 x 0.5 毫米和 9.5 x 0.8 毫米

可变挡板间距

管侧 1、2 或 4 通

卧式和立式版本，带角度或夹脚或底座

壳程设计压力：16 bar

管侧设计压力：10 bar

设计温度 BCF / CCF：-10/ 150 °C，- SSCF：-10 / 230 °C

根据 PED 2014/68/EU 模块 B 进行型式测试

CE标志

FUNKE管束式换热器TDW系列图

TDW

带翅片管的可拉U型管束

螺旋偏转原理实现高比传热性能

交换面积从 0.05 平方米到1.5平方米

内管尺寸：14 x 1 mm，符合 DIN EN 12452

管侧4通

也可作为坦克安装变型 TDW T

壳程设计压力：16 bar

管侧设计压力：8 bar

设计温度：100℃

根据 PED 2014/68/EU 模块 B 进行型式测试

CE标志

图纸FUNKE管束式换热器UNVEX系列

尤尼维克斯

可拉管束

交换面积从 0.15 平方米到 5.79 平方米

内管尺寸：6x 0.5 mm

管侧4通

壳程设计压力：16 bar

管侧设计压力：10 bar

设计温度：-10 / 120°C

未经型式试验且无 CE 标志

根据 PED 2014/68/EU 验收

管束式换热器的个性化解决方案

除了管束式换热器系列型号外，FUNKE 在管束式换热器领域还提供个性化解决方案。

这里的重点是客户的要求。作为项目工程的一部分，热力学解决方案是根据运行数据、建筑法规和规范开发的。

我们非常重视技术和经济上优化的解决方案，以充分满足客户的要求以及我们对系统安全性和效率的要求。

我们生产直径可达 3,000 毫米、重量可达 60 吨的单管束热交换器。

还可以在管道和管板的内部实施客户特定的外部和内部涂层，例如耐海水或耐酸涂层。

系列单管束换热器

Zeichnung FUNKE Rohrbündelw?rmetauscher Baureihe CP (TEMA-TYP W)

CP（TEMA W 型）

设计特点

由于采用可拉式光滑管或翅片管束，结构坚固，具有良好的检查选项

通过 2 个密封件和一个带信号孔的中间环对可移动管底座进行安全密封

应用

可普遍用于液体的热交换和气体的冷却。典型应用：液压、大型发动机制造和造船中的油冷却。

例如，用作压缩机的中间冷却器和后冷却器、冷凝器等。

A-100（TEMA W 型）

设计特点

1 路、可拉动光滑管束，带可移动底座

由于有大量标准化单元，尺寸范围广泛

应用

工艺气体或压缩空气的冷却和干燥。在压缩机结构中用作中间冷却器和后冷却器。

如果气体通过管道输送，它可以很好地安装在管网中作为管道冷却器。

C-100（TEMA P 型）

设计特点

带环形密封的可拉管束由于护套和内管之间的热膨胀不同，可以实现更大的长度差异

无需拆下活动底座盖即可拉动管束

应用

一种普遍适用于各种介质、空气或气体的热处理的热交换器。除其他用途外，还用作中间冷却器和后冷却器。

C-200（TEMA M 型）

设计特点

护套内带或不带补偿器的不可拉伸管束

由于夹套中具有可能的交换表面，因此具有非常好的传热性能

应用

用于冷却和加热各种介质以及用于机械和工厂工程的各种过程。

C-300（TEMA U 型）

设计特点

由于护套和内管之间的热膨胀不同，带环形密封的可拉式U型管束可实现更大的长度差异

应用

特别适合高压领域各种介质的冷却和加热。除其他用途外，还可用作蒸汽发生器和冷凝器，以及温差较大的过程

C-400（TEMA T 型）

设计特点

可拉管束，带有连接到可移动管板的偏转室

无需拆卸偏转室即可拉动管束

该版本在捆绑包上有一个大的入口区域

应用

用于气体和空气的过程冷却器、中间和后冷却器、用于蒸汽的冷凝器。应用主要在化学工业。

C-500（TEMA S 型）

设计特点

可拉管束，内部附有偏转室，采用夹紧环设计

专为护套和内管之间强烈且不同的热膨胀而设计

与其他类型的护套直径相当的交换面积

应用

满足化学工业和炼油厂的要求（例如高温差）。除了液体介质的热处理之外，C-500 还可用于冷却气体或空气以及用作蒸汽冷凝器。

WRA（TEMA M 型）

设计特点

设计为废气热交换器，在固定管束的进气口处带有隔热罩

入口温度高达 600° C

得益于检查盖，烟气侧有良好的清洁选择

应用

从内燃机（例如燃气、柴油或重油发动机）的废气中回收热量。

FUNKE安全热交换器

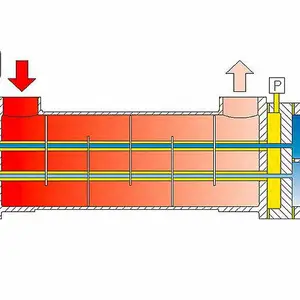

管束式换热器的安全设计

无论是在化学、制药或食品工业、造船还是能源生产中，无论是在工艺技术中对产品纯度有要求的地方、由于冷却或工艺水污染而存在环境风险的地方，或者有介质混合 这可能会导致机器或系统损坏。这是通过带有由系统监视器控制的安全室的双管道系统来确保的，在管道缺陷的情况下介质会进入该安全室。及早发现泄漏并避免介质混合。
