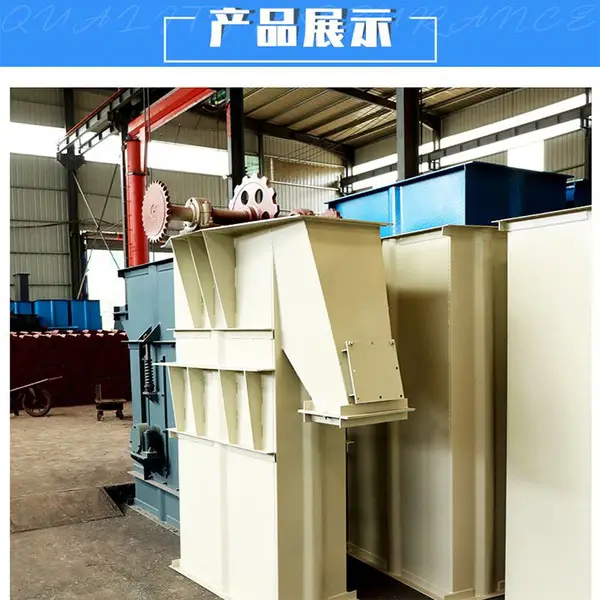

NE板链斗式提升机结构组成：

NE斗式提升机由运行部件、驱动装置、上部装置、中间机壳、下部装置组成。

1、运行部件 由料斗和链条组成。NE30以下采用单排链，NE50-NE800采用双排链。

2、驱动装置 采用多种驱动组合驱动。驱动平台上装有检修架和栏杆，驱动装置分为左装和右装两种。

3、上部装置 安装有轨道（双排链）、逆止器、卸料口袋装有防回料橡胶板。

4、中间节部分中间节装有轨道，以防止链条在运行过程中摆动。

5、下部装置 安装有自动张紧装置。

NE板链斗式提升机运行部件：

1、上部装置：上部机壳、上罩、卸料口、上轴装置、逆止器；安装有轨道（双排道），防止链条摆动，逆止器，防止料斗回转，物料阻满下部机壳，卸料口装有橡胶板防止回料。
　　2、中间节：中部机壳标准节（2m）和非标节（1～1.5m），包括带检视门的中间节；部分中间节装有轨道（双排节）以防止链条工作中摆动，部分中间节装有检修门以便维修。
　　3、下部装置：下部机壳、进料口、尾轴装置、张紧装置。安装有张紧装置， NE15-NE50采用弹簧张紧，NE100-NE800采用重锤箱张紧。
　　4、上下链轮采用ZG310-570。整体调质，HB229-269齿面淬火HRC40-48。
　　5、驱动装置（左、右装配）：由驱动平台、驱动组合（减速器、电机、液力耦合装置）、传动链组成；
　　6、运行部件：由料斗和套筒滚子链组成；
　　7、板链：链板采用 45#HRC36-42 。
　　a、采用的板链有较高的剪切强度、疲劳强度及耐磨性能，运转故障率低，使用寿命长；
　　b、采用较低的链速度（0.5米/秒）；
　　c、采用大容量的料斗和较小的斗距，驱动功率低且输送量大。尤为适应提升破碎后的石灰石和水泥熟料（≥NE50）。

NE系列斗式提升机的主要结构：
1、运行部件：由料斗和套筒滚子链组成；

2、驱动装置（左、右装配）：由驱动平台、驱动组合（减速器、电机、液力耦合装置）、传动链组成；3、上部装置：上部机壳、上罩、卸料口、上轴装置、逆止器；

4、中部机壳：标准节（2m）和非标节（1～1.5m），包括带检视门的中间节；

5、下部装置：下部机壳、进料口、尾轴装置、张紧装置。
