贴片铁氧体磁珠 EMI磁珠批发磁珠价格

品牌：村田/muRata	用途：滤波静噪	产地：日本
交期：3天	包装方式：卷带盘装	数量：9999

展开

贴片铁氧体磁珠 EMI磁珠批发磁珠

磁珠于抑制信号线、电源线上的高频噪声和尖峰干扰，还具有吸收静电脉冲的能力。磁珠是用来吸收超高频信号，像一些RF电路，PLL，振荡电路，含超高频存储器电路（DDRSDRAM，RAMBUS等）都需要在电源输入部分加磁珠，而电感是一种蓄能元件，用在LC振荡电路，中低频的滤波电路等，其应用频率范围很少超过50MHZ。磁珠有很高的电阻率和磁导率，等效于电阻和电感串联，但电阻值和电感值都随频率变化。
村田（muRata）磁珠属于EMI静噪元件,也同属于静噪滤波器，学名叫片状铁氧体磁珠，等效于电阻和电感串联在电路中，阻值和电感值都由电路中频率变化而变化，在有高频通过时，表现出阻性，从而发挥出过滤高频的滤波器作用。磁珠的单位是欧姆，是按照它在某一频率下产生的阻抗来标称的。磁珠的数据参数表(DATASHEET)上，一般会提供频率和阻抗的特性曲线图，常以100MHz为标准。

村田磁珠主要用于通讯电子产品(智能手机,4G手机,3G手机,无线射频,蓝牙模块,智能家居,工业电脑,家用电器,商用机器,个人电脑,照明,AV设备,汽车,安全设备,网络设备等)的静噪滤波电路中.效果非常理想.

村田磁珠是一种EMI静噪元件,属于EMI静噪滤波器(EMIFIL).也叫片状铁氧体磁珠.

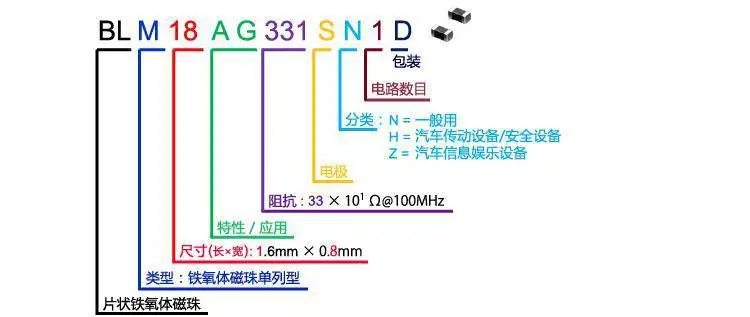

村田磁珠的品名表示如下：
BLM18AG102SN1D
123456789
1型号：BL----表示片状铁氧体磁珠
2类型：A----表示排列型M----表示多层型
3尺寸：
代号尺寸（长*宽）EIA代码
030.6*0.3mm0201
151.0*0.5mm0402
181.6*0.8mm0603
212.0*1.25mm0805
313.2*1.6mm1206
414.5*1.6mm1806
4特性/应用：
AF、AG、AJ、AH、TG是一般电路用；
BA、BB、BC、BD、BE是高速信号线用；
PD、PF、PG是电源用；
RK是数字接口用；
HG是GHz频带一般电路用；
EG是GHz频带一般电路用（低直流电阻值）；
HB、HD、HE是GHz频带高速信号线用；
HK是GHz频带数字接口用；
GG是高GHz频带一般电路用；
GA是高GHz频带高速信号线用。
5电阻值：
由三位数字表示，单位是欧姆，位和***位数字是有效数字，第三位数字表示跟在前两位数字后的零的个数。102=10后面2个零（1000欧）
6特性：S表示镀锌
7特征：N表示标准型
8电路数目：
1---------1个电路4----------4个电路
9包装：与电容,电感相同.

村田磁珠常用型号如下:
0201(0603)尺寸系列BLM03AG100SN1DBLM03AG601SN1DBLM03AG102SN1DBLM03BD601SN1D
BLM03AG241SN1DBLM03AG121SN1D
0402(1005)尺寸系列BLM15AX102SN1DBLM15AG102SN1DBLM15AG221SN1DBLM15AG601SN1D
BLM15AG700SN1DBLM15BB121SN1DBLM15BB220SN1DBLM15BB470SN1DBLM15BB750SN1D
BLM15BD102SN1DBLM15BD182SN1DBLM15BD221SN1DBLM15BD601SN1DBLM15EG221SN1D
BLM15HB221SN1DBLM15HD102SN1DBLM15HD182SN1DBLM15HG601SN1DBLM15PG100SN1D
0603(1608)尺寸系列BLM18AG102SN1DBLM18AG121SN1DBLM18AG221SN1DBLM18AG601SN1D
BLM18BB750SN1DBLM18BD252SN1DBLM18HG102SN1DBLM18PG121SN1DBLM18PG121SN1D
BLM18PG181SN1DBLM18PG330SN1DBLM18PG471SN1DBLM18PG600SN1D
0805(2012)尺寸系列BLM21AG601SN1DBLM21PG221SN1DBLM21PG300SN1DBLM21PG331SN1D
1206(3216)尺寸系列BLM31PG121SN1LBLM31PG330SN1LBLM31PG391SN1LBLM31PG601SN1L
1806(4516)尺寸系列BLM41PG750SN1LBLM41PG181SN1LBLM41PG471SN1LBLM41PG102SN1L
