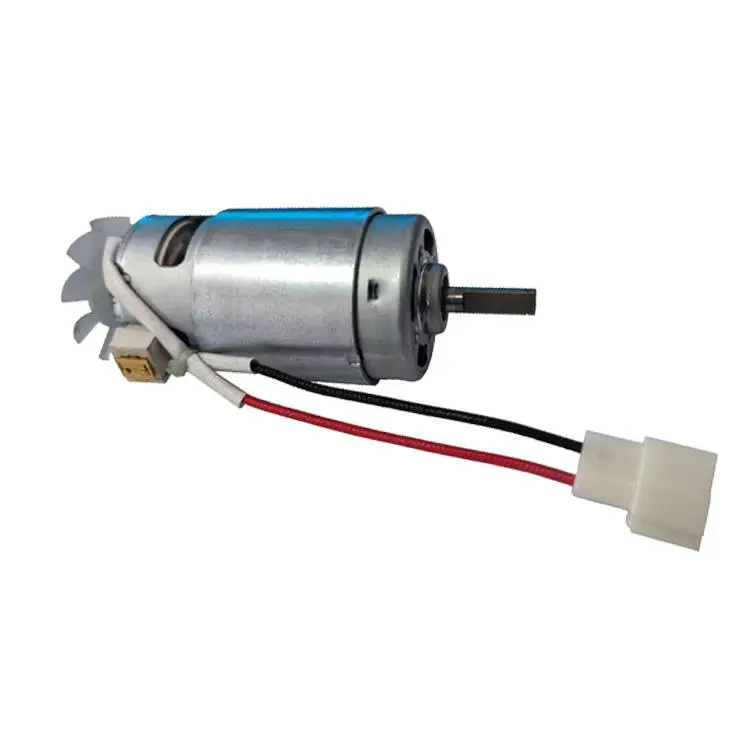

园林电动割草机电机_有刷永磁直流电动机_PMDC5140园林割草电动机

有刷直流电机的工作原理图。在有刷直流电机的固定部分有磁铁，这里称作主磁极;固定部分还有电刷。转动部分有环形铁芯和绕在环形铁芯上的绕组。

 两极有刷直流电机的固定部分(定子)上装设了一对直流励磁的静止的主磁极N和S，在旋转部分(转子)上装设电枢铁芯。定子与转子之间有一气隙。在电枢铁芯上放置了由A和X两根导体连成的电枢线圈，线圈的首端和末端分别连到两个圆弧形的铜片上，此铜片称为换向片。换向片之间互相绝缘，由换向片构成的整体称为换向器。换向器固定在转轴上，换向片与转轴之间亦互相绝缘。在换向片上放置着一对固定不动的电刷B1和B2，当电枢旋转时，电枢线圈通过换向片和电刷与外电路接通

有刷有齿轮毂电机的盘形电枢是薄片形，体积很小，重量特轻，安装方便。绕组编制好之后，用树脂加玻璃纤维放进模内热压成型，在运行中由于电刷和换向器摩擦，又有齿轮啮合减速，所以有刷电机的运行声音比无刷电机声音要大。

为了适应轮毂结构，将有刷电机设计成电枢放在外边作为转子，磁钢放在电机之内作为定子，多块磁钢配多个绕组，设计转速为180r/min左右的低速电机。图2-3(a)所示为电机外转子中尚未经过压力整形的电枢绕组，，在绕组以内是呈平面环状整齐排列的换向片。图2-3(b)所示的是放在外转子内的间隔排列着10块磁钢的定子，在中间的毂板上开有两个孔，电刷的刷握就设在孔的背侧，电刷带着导线被弹簧从刷握中弹出。

有刷电机的定子轴端套有一个螺母，其作用是防止在加工中损伤轴上的螺纹。把电刷整理好装入刷握中，然后将这一端送进图2-3(a)所示的孔中，电刷就可以接触换向器平面，借助弹簧的弹力对换向器压紧，而磁钢正好进入外转子绕组中，只留一个很小的环形气隙。这个环形气隙的直径越大，电机产生的转矩也越大。

由于有刷电机在设计中的改进，无须齿轮减速，可实现低噪声、低成本。很多低价位的电动自行车广泛采用了这种电机。但这种电机扭矩小，载重负荷小，爬坡能力不佳，使用时耗电较多，仍然采用机械式的电刷换相器，电机寿命问题尚未得到解决，因此中***电动自行车均未采用这种电机。

为电器机械和器材制造的现代化企业。公司致力于AC电机的设计、研发、制造和销售。产品广泛应用于: 干湿两用吸尘器园林工具、高压清洗机、新能源汽车，年产能1000万台。

为了适应行业发展的新趋势，并以更专业的团队和更快的速度积极响应市场客户的需求，公司于2022年4月成立了苏州欣创启智能科技有限公司，公司致力于中高端DC、BLDC直流电机的

设计、研发、制造和销售，产品广泛应用于：健康器材、水泵高铁设备，年产能600万台。
