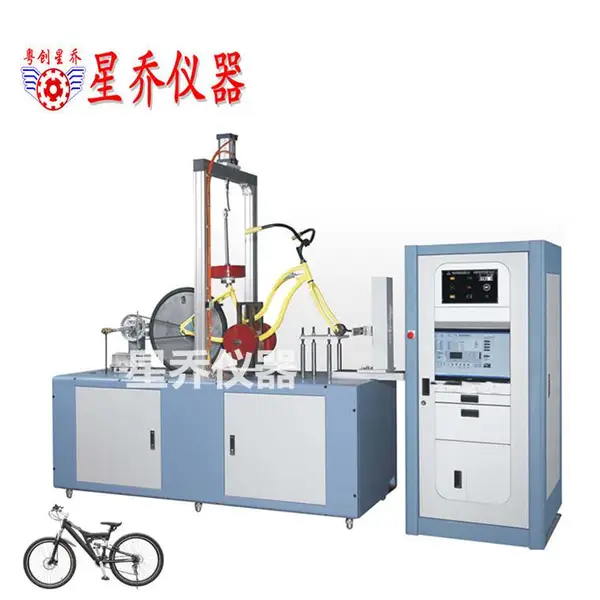

一、车架脚踏力疲劳试验机概述：

车架脚踏力疲劳试验机,自行车零部件检测设备，模拟自行车在实际骑行过程中，骑行人会不断地向下踩踏脚踏板，所踩踏的力会通过曲柄和五通轴组件传递到车架的五通上，车架五通管会不断地承受外在力。

二、车架脚踏力疲劳试验机参数：

适用车架尺寸规格：16“-29” 按客户要求

试验力： 600N-1200N 可设定（力闭环控制）

测试频率：0-5Hz（可调整）

气缸加载角度： 0-10°可调

试验次数： 0-999999 次 可设定，自动保留测试结果

加载方式：气动加载，加载方式为下拉式

停机方式：试件破坏系统或超出位移量自动停机

配试验专用的五通夹具，配合滚动轴承安装，可以自由转动，不会晃动

配刚性前叉（双杆式）。试验时配合车首碗组安装。

前后固定座高度可调整，测试时前固定轴不晃动。滚动轴承加大型号。

一、车架脚踏力疲劳试验机适用范围；

专用自行车电动车各种三角架车架振动寿命测试，将测试件固定后，设定好振动时间和次数，到达设定次数自动停机查看测试物是否破坏。

二、车架脚踏力疲劳试验机测试标准；

本机系主要依据JIS.,CNS等规范要求之规定。

三、车架脚踏力疲劳试验机主要参数；

1、马达转速：（150-300）rpm

2、马达：2HP变频

3、振幅：前面25.4mm  后面15mm

4、计数器：电子式LCD

5、配重砝码：75KG 60KG

6、电源：220V

四、车架脚踏力疲劳试验机操作规程；

1、试验时将车架按照标准规定的方法固定在试验机上，假示前、后轴的位置可以通过手动调节来适应车架的大小。

2、调整假示前轴和假示后轴的高度，符合标准要求且同实际车子一样；

3、调整好左右脚踏加载气缸的角度和高低位置，符合标准要求，

4、固定好个可调节部分，防止在试验过程中松动，而影响试验的进行。

5、在计算机上设定好试验要求的试验力值、次数。

6、调整好允许车架的*大变形量，超过此变形量后机台会自动停止测试；

7、启动试验程序开始测试，试验达到设定次数或试件损坏，机台自动停止测试并保留试验结果。

五、车架脚踏力疲劳试验机注意事项；

1、在准备测试之前请确保电源是否插对或接好，如需接气源的机械，是否也将气源接好。

2、在测试之前，确保产品是否安装固定好。

3、机械传动部位必须定期保养。

4、在测试完成后，必须确保电源是否关闭。

5、机台严禁用副腐蚀液体物去擦，必须选择用防锈油。

6、本试验机必须专人专用，测试过程中，机台严禁敲打严禁站人。

7、机械必须要接地。
