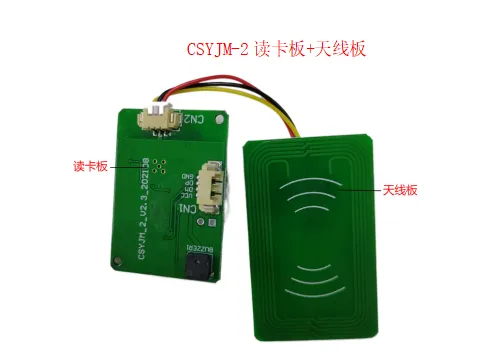

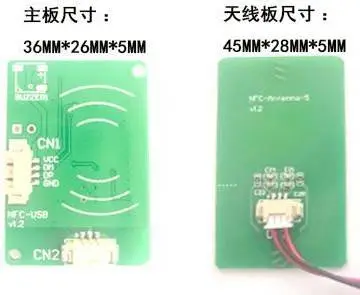

一、产品外观及说明

        身份证读卡板, ***高度集成化读卡板是在上一代基础上进行的优化和改进，外观简洁，性能稳定。采用USB hid 标准接口即插即用，无需安装驱动。

二、快速安装指南

2.1 硬件连接

        将附送的USB连接线白色1.25-4P端子头插入读卡板白色插座中，另一头USB插入上位机（安卓、Windows、Linux）任意一USB接口（如需要使用自定义USB连接线请参考读卡板白色插座旁的丝印），读卡板的另一端白色UART 1.25-4P接线端子和天线板的UART接线端子相连。插入主板后如果主板供电状态，则读卡板上电源指示LED（D1）亮起。

2.2 测试DEMO软件安装

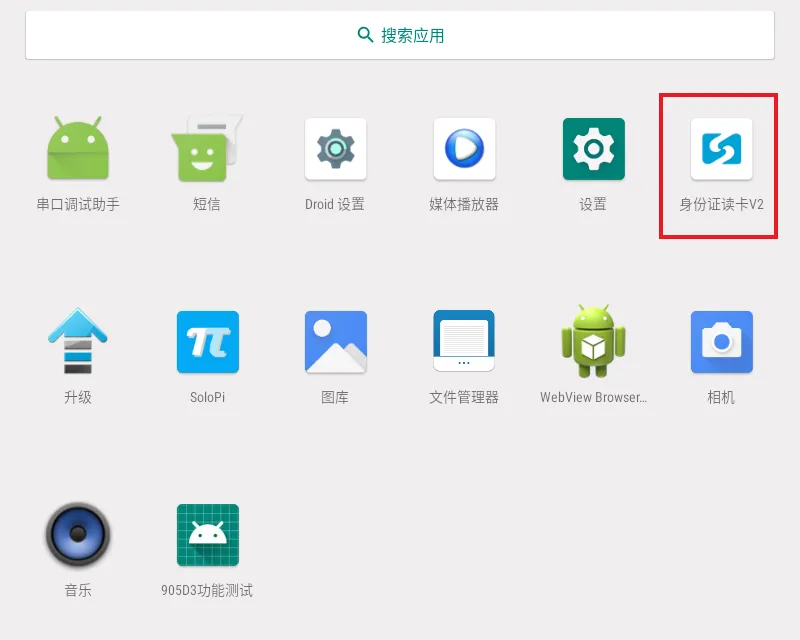

        1. 在设备上安装我公司提供的测试APK安装完将在桌面

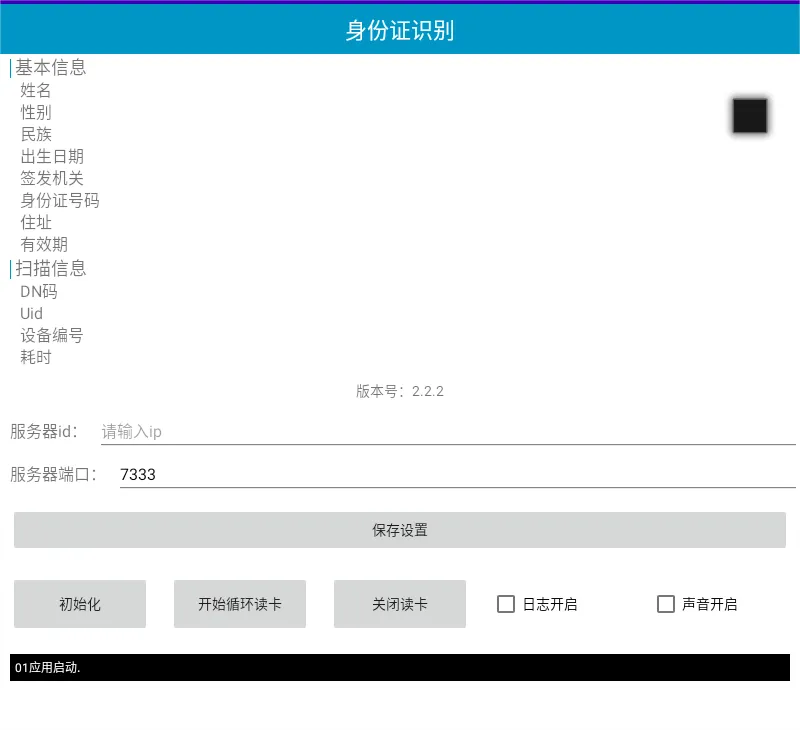

        2. 设置好正确的服务器IP地址和端口号，点击保存设置，再点击初始化，初始化成功后点击开始循环读卡，放置身份证进行读卡，寻卡读卡时读卡板上通讯指示LED（D2） 将开始闪烁。

2.3 验证安装

        将身份证放入天线板20mm范围内，正常应开始读卡并在大约700 ms-1200ms内将解码信息显示出来。

        # 注意：天线板会受到周电磁干扰，干扰源有（CNC、五金类外壳、铁皮），如果读卡效果受到影响，可与我司联系，给出安装建议。

三、产品规格书

3.1 技术参数

        通讯接口：全速USB2.0，HID协议接口，1.25-4P插线端子读卡协议：支持***/IEC 1443A/B

        读卡距离：20 mm，取决于天线周围环境传输速率：106kBd

        供电电压：3.3V~5V

        待机电流：<40mA

        读卡电流：<100mA

        工作温度：-25℃ - +85℃ 储存温度：-55℃ - +125℃

3.2 产品功能

•          有蜂鸣器，支持声音的开启和关闭。

•          解码类型支持无照片和本地解码照片。

•          读卡模式支持单次读卡和循环读卡。

•          卡证类型支持CPU卡，已适配的卡有：身份证、银-行-卡、IC卡、社保卡、绿城通等。

3.3 产品特性

 读卡距离为2.8cm。

 最快解码速率 680ms(毫秒)。

  在网络良好情况下，读取身份证信息的时间不大于1.2秒。

  网络延时100ms内，解码准确率不低于90%，单次解码平均耗时不高于1.5秒。

  网络延时200ms内仍能满足终端读取身份证信息的要求。

 平均解码速率 955ms/次，解码成功率 99.9%。

  支持AndroidWindowsLinux对接接口。

 数据传输采用双向分段加密算法，***数据的安全性。

3.4 应用场景

适用于办公区域、酒店、通道闸机、写字楼、学校、商场、商店、社区、公共服务及管理项目等需要用到身份证核对的设备。
