国电南自PDS-761A 数字式线路保护测控装置 使用手册

，主要适用于 发电厂厂用电、大型厂矿及企业厂用电部分。产品包括馈电线路保护、并联电容器保护、 电动机保护、厂用变压器保护、备用电源自投、厂用电源切换等。

也可适用于 35/66kV 及 以下电压等级变电站，与 PDS 系列其他产品一起可以构成变电站自动化系统（SAS）及发 电厂电气自动化系统（ECS）。产品型号及适用范围如下表（表一）。

表 1、PDS－760 系列产品型号及适用范围

1.2. 产品特点

 ◆ 统一的硬件和软件平台：采用 Freescale(Motorola)的 32 位微处理器为核心，系列产 品均在统一的硬件平台上开发。在统一硬件平台的基础上采用了统一的软件平台，软件平 台采用了国际流行的嵌入式操作系统及***语言编程。模块化程度高，具有很高的运行可 靠性。

 ◆ 结构紧凑：机械结构上采取了紧凑型设计和密封式机箱，可适用于恶劣的现场条 件下，特别适合下放安装于开关柜。

 ◆ 高可靠性：电气设计上，主要插件－主处理器板采用六层印制板的电气设计，主 要元件全部采用进口器件，所有输入、输出接口均带有隔离和保护措施，***了装置电气 设计上的高可靠性；电源和显示模块采取了宽温设计，有很宽的温度适用性；产品均通过 了检测机构的全部型式试验的测试，可靠性很高。

 ◆ 良好的电磁兼容性能：系列产品均按照电力行业的电磁兼容标准设计，并通 过了检测机构严格的 EMC 测试，同时在软件上也采取了大量的冗余设计，***了 产品在恶劣电磁环境下的适应性。

◆ 产品种类齐全：该系列产品涵盖了发电厂厂用系统及工矿企业的所有保护功能， 设备齐套性很强。

 ◆ 适用于现场的通讯接口：考虑到发电厂及工矿企业的使用环境，配置了*** 的现场总线通讯接口，包括独立的、双路冗余的 CAN－BUS 接口，以及可扩展的 Profibus －DP 总线接口（选配），同时还有常规的 RS－485 接口，可以方便的组成间隔层的通讯网 型号 适用范围 PDS-761A 数字式线路保护测控装置 线路保护装置 PDS-761B 数字式线路保护测控装置 分段（母联）保护及分段（母联）自投功能 PDS-763A 数字式电容器保护测控装置 电容器保护装置(不平衡电压保护) PDS-763B 数字式电容器保护测控装置 电容器保护装置(不平衡电流保护) PDS-76*** 数字式厂用变压器保护测控装置 厂变保护装置 PDS-766A 数字式电动机保护测控装置 异步电动机保护装置 PDS-767A 数字式差动保护装置 电动机、电抗器差动保护装置 PDS-768A 数字式备用电源切换装置 厂用工作/备用电源切换装置概述 第2页 络。

◆ 友好的用户界面：系列产品的人机交互界面采用了工业级宽温型 320×240 的超大 屏幕蓝屏液晶显示器（LCD），所有操作菜单均为全汉化，并有详细的操作提示。

 ◆ 运行维护方便：装置具有全面的实时自检功能，装置或系统的任何异常均可在界 面上以报文反映；正常运行时装置 LCD 上实时显示设备的运行工况；装置所有接插件均可 插拔，包括交流输入端子，大大方便了装置的维修更换。PDS751C  总控单元
PDS751G  通信管理机
PDS754   网络中继器
PDS755C  非电量保护测控装置
PDS755E  三相操作箱
PDS757A  电压切换装置
PDS757B/1 电压并列装置
PDS761A   10KV线路保护测控装置
PDS761B  10KV母联保护测控装置
PDS763A  35KV电容器保护测控装置
PDS763B  35KV电容器保护测控装置

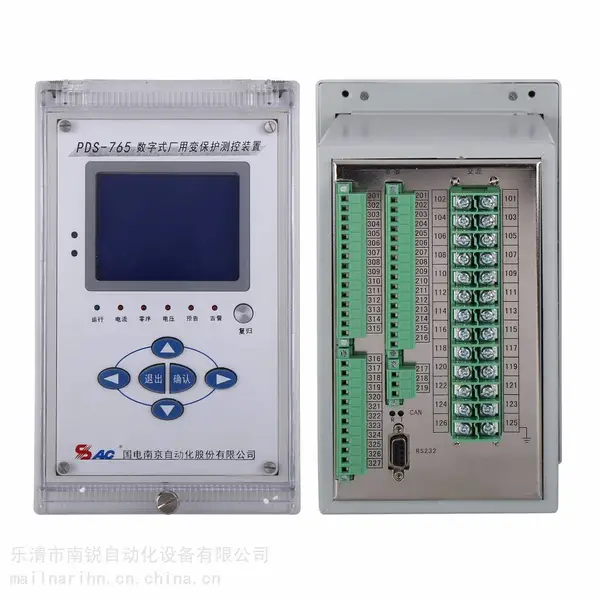

PDS76***35KV厂用变保护装置
PDS766A35KV电动机保护测控装置
PDS767A10KV差动保护测控装置
PDS768A10KV备用电源自投保护测控装置
PDS771A发电机保护测控装置
PDS791B公共测控
PDS792A公共测控

额定电气参数 ? 电源  直流额定电压：220V 或 110V；（对于直流 220V 和交流 220V，装置电源模块可以自适应） 允许偏差：-20% ～ ＋15%； 波纹系数：不大于 5％。 ? 额定电流、电压  交流电流：*** 或 1A； 交流电压：100V 或 100/ 3 V。

2.2 主要技术指标 ? ***工作范围  电流：0.04In～20In (In =*** 或 In=1A)； 电压：1V～140V； 频率：45Hz～55Hz。

? 测量精度  电流：0.2 级（含谐波）； 电压、有功功率、无功功率、功率因数：0.5 级（含谐波）； 频率：≤±0.01Hz； 4-20mA 输出：0.5 级。 ? 定值误差  整定值误差：不超过±3%； 动作时间误差：定时限保护，不超过(±1%整定值＋40)ms；反时限保护，不超过±5%整定值或±40ms。 ? 遥信分辩率  小于 2ms。 ? GPS 对时  分脉冲或秒脉冲：要求 GPS 装置提供接口为空光耦，耐压大于 50V； IRIG-B：DC 时码，RS485 接口
 电流速断保护 / 过流保护 / 过电压保护 / 低电压 保护 / 零序过流保护 / 不平衡电流保护 / 不平衡 电压保护 / 差电压保护 / 差电流保护 / 测量
