1、装置概述

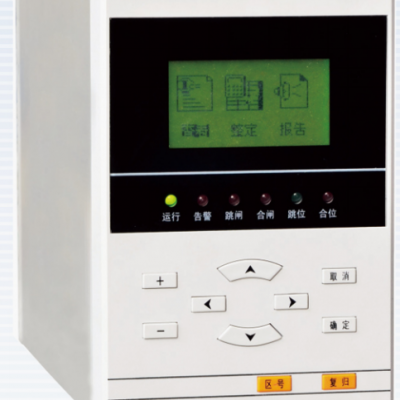

    WGB-870 系列微机保护测控装置是许继秉承数十年来在电力系统二次设备制造领 域的成功经验，针对供配电系统特点，为电力用户精心打造的、具有高集保护、 测量、控制和通讯于一体的微机保护装置，适用于不同行业 10kV 及以下各种电压 等级的线路、充电、厂用变、电容器、电动机、PT 监控、备自投等保护。

    WGB-870 系列装置包括以下 5 类保护装置：

        WGB-871微机综合保护装置

        WGB-872微机电动机保护装置

        WGB-876微机电压互感器监控装置

        WGB-877微机备用电源自投装置

        WGB-878微机备用电源自投装置（不带自恢复）

2、产品特点

    采用32位嵌入式微机处理器，配置大容量的RAM和Flash Memory；利用SoC解 决方案，数据处理、逻辑运算和信息储存能力强，运行速度快，可靠性高；

    一体化金属全封闭机箱设计，防尘、抗腐、抗污能力强；

    平台化整体机芯设计，维护更方便，降低了被保护对象的停运时间；

    装置及操作电源灵活支持交、直流电源供电（AC220、DC220V/110V、DC48V）；

    以太网和RS485通讯模式，支持用户各种组网方式的需求；

    可保存不少于400个发生的事件报告及运行报告；

    IEC-60870-5-103、TCP-103、TCP-104、Modbus通讯规约，方便装置接入DCS系统及其 它厂家的自动化系统；

    完善的硬件自检功能，准确定位硬件故障位置并给出告警信息；

    自动化硬件测试平台及完善的软件测试系统，为用户提供品质的产品；

    中文图标式菜单设计，简单易懂，易学易用。

3、产品技术参数

4、安装尺寸图
