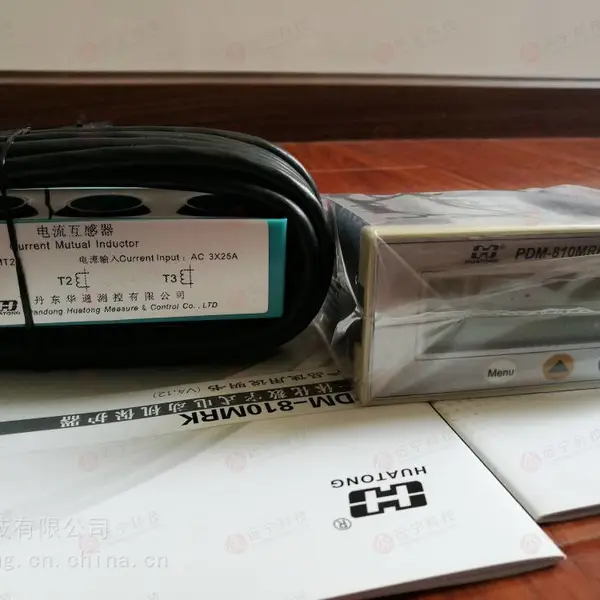

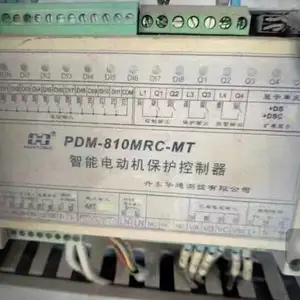

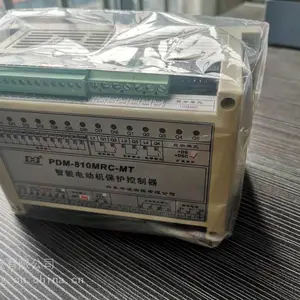

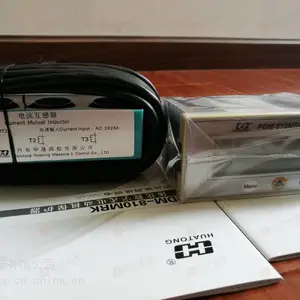

丹东华通智能型电动机控制器PDM-810MRC

1、标准配置

      *具有短路、堵转、过负荷、接地、缺相/不平衡、欠载、TE曲线、欠/过电压、启动超时、启动前加速跳闸、运行失电、          外部故障等多种保护功能

       *测量三相电流、零序电流、三相电流不平衡度、三相电压、零序电压、三相不平衡度、有功/无功功率、功率因数、频            率等电量，实现对电动机的综合保护，并具有保护事件的记录功能

        *有功电度（kWh）无功电度（kVARh）

        *可设定的四种保护控制输出方式：

         1、直接起动方式        2、跳闸保护方式

         3、星/角起动方式       4、断路器保护方式

        *宽范围交直流通用电源：AC/DC85～265V

        *1路RS-485通讯接口，Modbus RTU通讯规约

       *11路开关量遥信输入：其中7路具有启动/停止/急停/通讯/显示控制功能。5路继电器输出；其中1路用于装置故障报警             输出

       *三相电流测量和SOE记录，通过通讯接口实时读取，保护参数可由显示单元及通讯软件设定；

2、可选配置

       *扩展显示单元：实时显示测量电量，现场设定参数

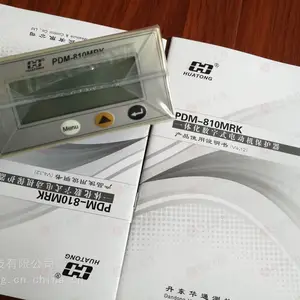

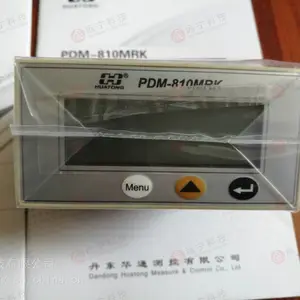

       六按键数字液晶显示单元/七按键中文液晶显示单元

        *双RS-485通讯接口

        *1路可编程DC4～20mA模拟量输出
        *失压再启动
        *Profibus-DP通讯接口
        *DeviceNet通讯接口

        *双电源模块PDM-810SY

       *外接零序/漏电电流互感器输入，测量零序/漏电电流

        *电流输入两种方式，用户根据需要灵活选择

        1、***小型CT输入（MT选配）：

        15以下（MT25）、15-60A（MT100）

        30A-90A（MT150）、60A-150A（MT250）

        2、150A以上采用标准CT（1A/5）

注：Profibus-DP、DeviceNet与双RS-485通讯，只能任选其一
