1 装置概述

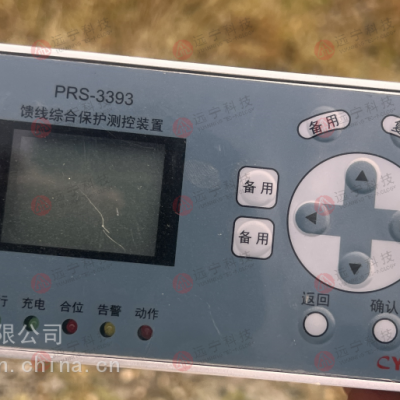

PRS-3393 馈线综合保护测控装置将保护、控制、测控功能综合在一个装置中，主要应 用于电力配电网线路及厂矿企业低压配电系统，安装于开关柜、环网柜内，与配电开关配套， 为配电线路提供继电保护、遥测、遥信、遥控、计量、数据记录等功能。

2 性能特点

1) 采用基于 Cortex-M4 内核的 32bit ARM(120M)和 AD，运算和逻辑功能强大。

2) 以高可靠性工业级器件为主体，采用自动监测、补偿技术提高硬件电路稳定性、可靠性。

3) 采用汉字液晶显示，人机界面友好，小键盘操作方便，树形菜单，遥信、遥测、跳闸报 告、告警报告等装置内部所有的信息都能在液晶上汉化显示，使调试、运行、维护方便。

4) 涵盖了低压装置中的保护、测控、计量功能，可以应用于各种监控系统。

5) 高速现场总线技术，支持双网，支持多种现场总线接口和通讯协议。

6) 封闭单元机箱，多层屏蔽等抗振动、强干扰设计，各项指标均高于标准。

7) 分别保存了 32 次跳闸记录、自检记录、开关量和状态变位记录，同时记录了跳闸时刻 所有模拟量及变位波形，过程记录十分完备。

2.1 环境参数

正常工作温度： -40～70?

极限工作温度： -45～85℃

相对湿度： 5%～99.9%（装置内部无凝露、无结冰）

大气压力： 86kPa～106kPa

2.2 额定电气参数

频率： 50Hz 交流电压输入： 57.7/220V（内置 PT，过载 1.2 倍）

交流电流输入： 1A、5（内置 CT，过载 20 倍）

工作电源： 220VAC，允许偏差：±20％ 220VDC ，允许偏差：±15％ 110VDC ，允许偏差：±15％ 48VDC ，允许偏差：±15％ 24VDC ，允许偏差：±15％

数字系统工作电压： +5V，允许偏差：±0.15V

继电器回路工作电压： +24V，允许偏差：±2V

功耗： 交流电压回路： 每相不大于 0.5VA

交流电流回路： IN>200A，每相不大于 1VA IN≤200A，每相不大于 0.5VA

电源功耗： 正常：3W 跳闸：5W

保护回路过载能力： 交流电压回路： 2 倍额定电压，连续工作

交流电流回路： 2 倍额定电流，连续工作 10 倍额定电流，允许 10s 40 倍额定电流，允许 1s 装置经受上述的过载电流/电压后，绝缘性能不下降。
