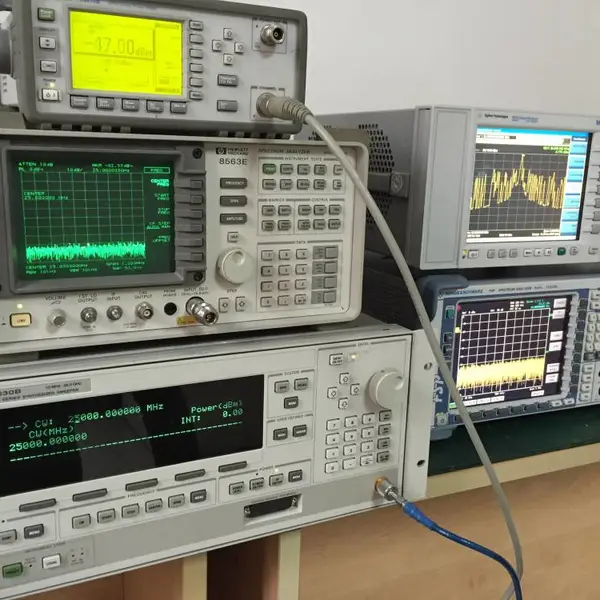

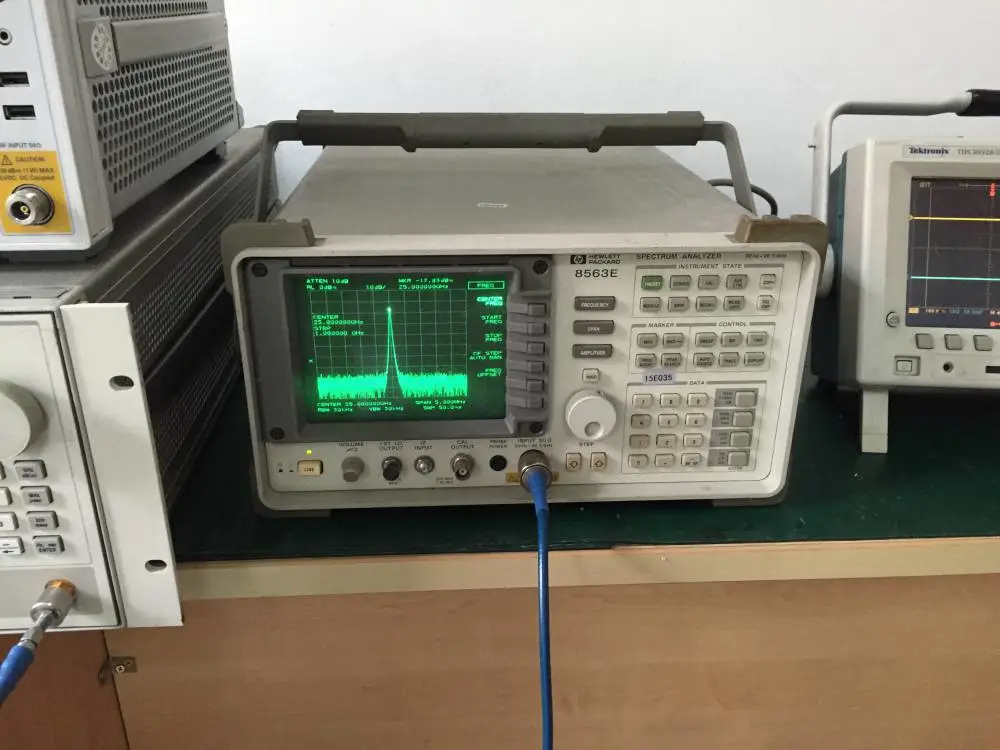

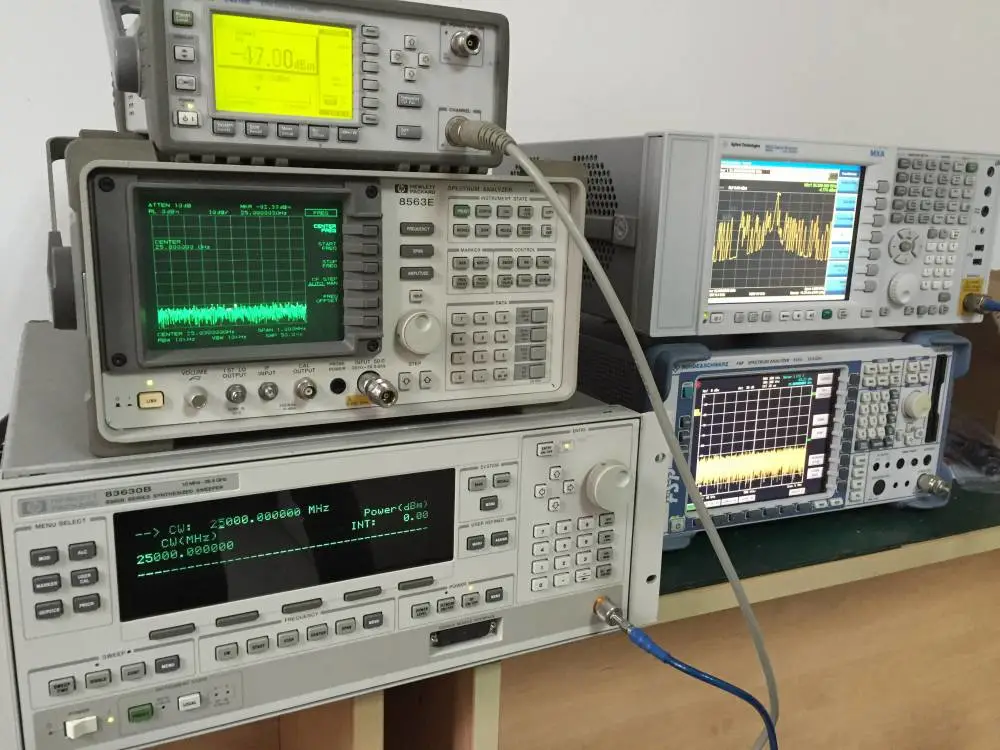

HP8563E系列频谱分析仪

深圳市超利电子科技 廖 18320894501

　　8560E系列便携式频谱分析仪具有通常在较大型且更昂贵的台式分析仪上才有的测量能力和性能。

8560E系列把杰出的相位噪声、灵敏度、1Hz的分辨带宽和大的动态范围等功能组合在一个坚固的3类军

用机箱中，HP8563E从而使之能适应恶劣的环境条件。

适用于RF通信的功能

　
　HP8563E对现今无线电话，寻呼机和其它发射机的邻近信道功率(ACP)进行测量的能力，是研制和生

产过程中重要的一环。8560E系列频谱分析仪用如 NADA-TDMA、GSM、DET、CT2-CAI、PDC和PHS制式中

所用的数字调制，对猝发载波信号的APC测试提供解决方法。HP8563E业已讨论过已建立的标准在

执行中的许多困难，标准的实施提供快速、且便于使用的APC测量能力。利用8563E选件E3***CPR测

试仪能以少为70dB 的动态范围测量W-CDMA邻近信道功率比（ACPR）。

详细说明:

HP8560E频谱分析仪

·能从30Hz连接扫描到2.9,6.5,

13.2,26.5,40或50GHz

·分辨带宽1Hz至100Hz，数字式

测量速度

·低的相位噪声和大的动态范围

·时基和1Hz计数器分辨率

·邻近信道功率、信道功率、载波

功率和选通视频测量标准

·牢固、符合3类标准

·彩色屏幕

·VGA输出

HP8563E技术指标

HP8563E频率范围(外混频)：18GHz～325GHz分12个波导频段（不能由8560EC选件002提供）

HP8563E环境指标

　　指标：符合第3类牢固机箱标准

　　校准周期：2年（8560EC/61EC/62EC/63EC）;1年（8564EC/65EC）

　　预热时间：在普通环境条件下为5分钟

　　温度：-10°～+55℃（工作时）；-51°～+71℃（不工作时）

　　湿度：95%，在40℃条件下持续5天

　　防水性：在16升/小时/英尺2的雨量下不透水

　　高度：15000英尺（工作时）；50000英尺（不工作时）

　　脉冲冲击（半正弦）：30g,持续11ms

　　运输拖架：有6个面和8个拐角的8英寸拖架

电磁兼容性：传导和辐射干扰符合CISPR Pub.11(1990)。除某些

　　指标外，均满足MIL-STD-461 C part4标准。

电源要求

　　用115Vac工作：90～140V rms,3.2A rms max,47～440Hz

　　用230Vac 工作：180～250V rms,1.8Arms max,47～66Hz

功耗;180W（8560EC/61EC/62EC/63EC）;260W（8564EC/65EC）

声频噪音（额定值）：在室温下，强度＜5.0贝尔（***DP 7779）

尺寸（不带手把，支架，面罩）：337mm(宽)×187mm(高)×461mm(长)

重量（搬运重量，额定值）：20kg

选件002内置跟踪发生器（只用于8560EC）

频率范围：300KHz～2.9GHz

　　精度(取峰值之后)：±(基准频率精度×调谐频率+5%×间隔

　　　　　　　　　　 +295Hz)

　　跟踪漂移（额定值）：5分钟预热之后，可用于1KHz RBW：30

　　　　　　　　　　 分钟预防热之后，可用于300Hz RBW

　　小RBW：300Hz

幅度输出电平：-10～+1dBm；-10～2.8dBm(典型值)

　　分辨率：0.1dB

　　精度（25℃±10℃）

　　　　 微调：±0.2dB/dB,±0.5dBmax

　　　　 精度：0.75dB

　　　　 电平平坦度：±2.0dB

　　动态范围：95dB(300KHz～1MHz)；

　　　　　　 115dB(1MHz～2.0GHz)；

　　　　　　 110dB(2.0GHz～2.9GHz)

　　功率扫描：10dB范围，0.1dB分辨率

输入/输出

　　RF输出（前面板）：N型（阴），50Ω（额定）

　　外ALC输入（后面板）：BNC（阴），与负向检波器一起使用
