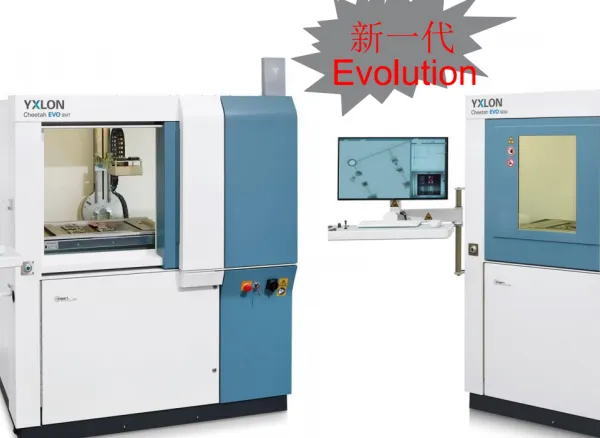

Cheetah EVO 3D X-RAY 亮点
●可靠、快速和可重复的手动和自动检测
●基于VoidInspect的自动气泡计算
●易于使用的动态增强过滤功能，例如eHDR
●使用micro3Dslice和FF CT软件的层析成像技术
●针对敏感元件的剂量降低套件和低剂量检测模式
●可选水冷X-ray射线管，稳定焦斑
●可选高负载能力（<20 kg）

应用行业: 汽车制造, 微电子, 航空航天, 科研开发, 半导体

缺陷尺寸: <1?m 缺陷, <50?m 缺陷, <1mm 缺陷, >1mm 缺陷

样品尺寸: 小型, 中型

运行模式: 2D, 3D, 2D/3D

Cheetah EVO  3D X-RAY SMT 应用

• PCB

• LED

• BTC

• BGA

• LGA

• IGBT

• QFN/QFP

• 芯片焊接

•



半导体检测

电子元件和半导体器件是大多数电子系统的关键元件。紧凑尺寸和高密度，使其检测过程需要在低功率和低电压下实现尽可能高的图像分辨率。气泡检查（包括多区域气泡）需要准确、可重复的检测程序。Comet Yxlon Cheetah EVO特性：

• 高灵敏度探测器，可选低剂量模式

• 通过集成图像链实现高细节识别

• 使用FGUI进行集成的自动缺陷检测（如焊锡凸起中的气泡）

• 晶圆和集成电路 (IC)

• 芯片焊接连接

• 3D IC接线

• TSV

• 微凸起

• 传感器

• MEMS和MOEMS

实验室检测: 精密分析的***技术

电子元件研发阶段的检测非常复杂，需要借助广泛的功能。Comet Yxlon Cheetah EVO 计算机断层扫描是微型元器件详细分析的技术，适用于电池、连接器和医疗器械等。

***的CT图像质量：通过一系列具有出色对比度和信噪比的高灵敏度探测器。

通过Comet Yxlon FF CT软件实现生动、逼真的可视化图像：该软件与FGUI用户界面工作流程集成，具有独立的3D电影级渲染器、伪影去噪和预设的传递函数（TF）选项。

Cheetah EVO  3D X-RAY实验室应用

• 电池

• 连接器

• 各种难以目视检查的电子元件

• 医用材料

• ***和航天电子元件

技术参数
