输电线路毫米波雷达防外破在线监测装置，输电线路外破危险点实时监控系统、输电线路防外力破坏预警系统、智能防外破系统

型号：DX-WPS100-JG3

一、产品研发背景

电力行业作为一种基础性公用事业，对国民经济发展和社会稳定具有举足轻重的影响。而电力线路，尤其输电线路，长期存在着管理区域广阔、设备环境复杂、线路巡查困难等问题，导致线路外破事故频发，电网安全得不到保障。为此，鼎信智慧推出了输电线路毫米波雷达防外破在线监测装置，采用多种科技手段对线路通道进行防外破监测，全力守护输电线路安全运行。

二、工作原理

输电线路毫米波雷达防外破在线监测装置利用激光雷达对线路通道进行扫描，实现测量区域内物体距离、角度、高度及速度的检测，判断是否存在外破隐患，同时，搭配AI云台进行图像监测，智能识别吊车、塔吊、泵车、树障等外破隐患。两个模块相互协同合作，若同时告警，会立即通过无线网络上报监测中心。

三、功能特点

1、毫米级检测：使用短波长电磁波的特殊雷达，发射波长为毫米量级的信号，工作频率为76~81GH（波长约4mm），能够检测小至毫米级的移动，测量距离不小于800m。

2、高频雷达探测：可视化终端控制雷达定时开启，默认2分钟，若雷达告警，立即联动AI云台抓拍并识别，进行双校验融合判断。

3、AI云台监测：采用800w高清摄像机，具备夜视功能，照度低至0.002Lux，每30分钟拍摄一张照片，若识别存在外破隐患，立即打开雷达电源，采集雷达的告警状态进行双校验融合判断。

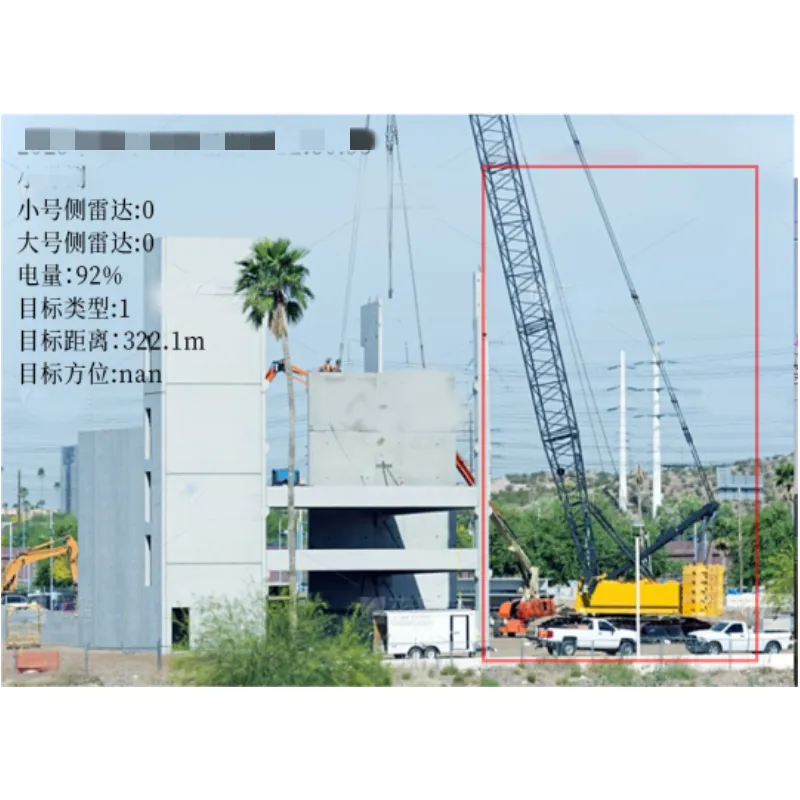

4、协同告警：当雷达与云台同时告警，系统才会向监测中心平台上传告警图片，告警图片中自动叠加雷达的告警状态和隐患位置信息。

为图片增加深度信息，进而准确判断外破隐患对导线的相对位置，实现高精度的坐标变换、距离计算及可视化图片上的隐患配准。

四、技术参数

1、雷达测距分辨率：不低于1m

2、重量：50kg

3、图像分辨率：3840*2160

4、通信方式：4G/APN

输电线路毫米波雷达防外破在线监测装置能够满足大部分输电线路档距内机具异物等的有效识别，实现对不同大小、不同移动速度、不同距离下吊车、铲车、挖掘机等外破目标可靠监测与告警，大幅提高了输电线路的防外破能力以及线路管理水平。
