SMH440R46E6.7FW23芳烃油输送泵——橡胶轮胎厂

一、产品简介

  SMH440R46E6.7FW23芳烃油输送三螺杆泵采用锡青铜衬套，适用于输送润滑性较差的液体，输送温度≤150℃，粘度范围3-760cSt，可用于橡胶轮胎厂输送芳烃油。

二、性能参数范围：

泵送流体     芳烃油、液压油、润滑油、冷却油、导热油、食品

流量范围     10-2170L/min         0.6-130m?/h

压力范围     0-120bar                0-12Mpa

介质粘度     1-5000cSt               1-5000mm?/s

介质温度     0-302℉                  0-150℃

驱动转速     1450-2900r/min@50hz；1750-3600@60hz

安装方式     卧式/立式/法兰式/罐内壁挂式/磁力耦合/三螺杆泵组/插装式三螺杆泵芯

三、产品规格及型号说明

  型号诠释

  SM      H               120      R                46          E6.7           W23

  1.系列  2.安装型式  3.规格  4.螺旋方向  3.螺旋角  5.轴承密封  6.材料组合

  1.系列说明

  SM系列中压三螺杆泵，单吸轴向力液压平衡

  2.安装型式

  SMH卧式三螺杆泵（底脚安装）

  SMF法兰式三螺杆泵（支架式安装）

  SMS立式三螺杆泵组（柱脚式安装）

  SME插装式三螺杆泵芯（插装式安装）

  3.规格及螺旋角

   理论流量@1450rpm，0Mpa，75cSt，46°螺旋角

   流量规格 40    80    120    210    280    440    660   940    1300    1700    2200

   螺旋升角 38    36     42      40     43     40      40     42      42        42        42

                 46    46     46      42     46     46      46     46      46        46       46

  4.螺旋方向

   ER.右旋（R）

   EL.左旋（R）

  从电机或驱动端看，泵轴顺时针转动，为ER（右旋）;逆时针转动，为EL（左旋 ）

  5.结构特性及轴承轴封

    代码                   结构说明                          适用范围

     U2       内置双列球轴承，填料密封      介质润滑性较差，粘度大，温度≤150℃

     K2       外置球轴承，填料密封          介质润滑性较差，粘度大，温度≤150℃

   U12.1      内置滚动轴承，机械密封        介质润滑性良好，温度≤80℃

    E6.7      外置滚动轴承，机械密封        介质润滑性较差，工作温度高T≤150℃

    E15       外置滚动轴承，机械密封       介质润滑性较差，工作温度高T≤200℃

  6.材料组合

  代码    泵体        衬套                      适用范围

  W3     QT42-10    ZL109              用于低压输送润滑性好，如润滑油等

  W23    QT42-10    ZCuSn5Pb5Zn5      用于低压输送润滑性较差的介质，如重油、燃油等

  W27    ZG35       ZL109              用于大规格高压输送润滑性较好的液体，如润滑油等

  W28    ZG35       ZCuSn5Pb5Zn5      用于大规格输送润滑性较差的液体，如重油、燃油等

  W29    焊接泵体   ZCuSn5Pb5Zn5      用于特殊要求环境

  材料说明

  QT42-10（球墨铸铁）

  ZL109（铝合金）

  ZG35（铸造合金钢）

  ZCuSn5Pb5Zn5（锡青铜）

四、行业应用

 在橡胶轮胎行业中作芳烃油泵最为常用。SM系列三螺杆泵还可用于燃料油燃烧、能源工程，如热电联产，垃圾焚烧发电厂，新能源发电厂处理轻柴油，重质燃料油以及残余油和废油。作为转移，加注，循环，燃烧器操作和喷射油泵，锅炉柴油点火供油泵等。

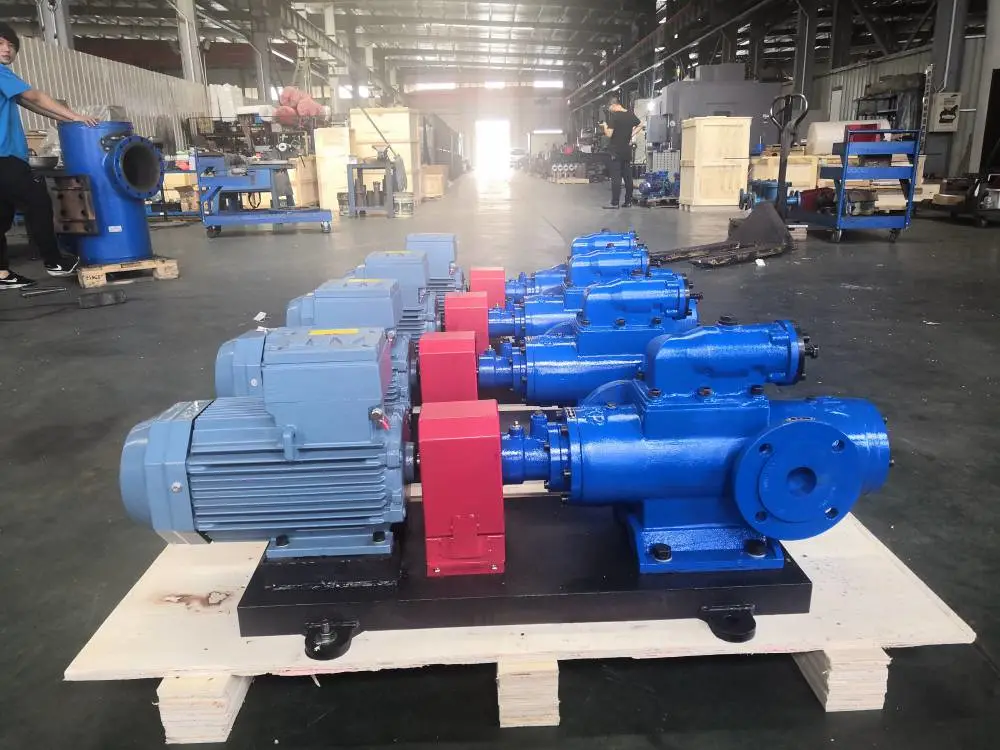

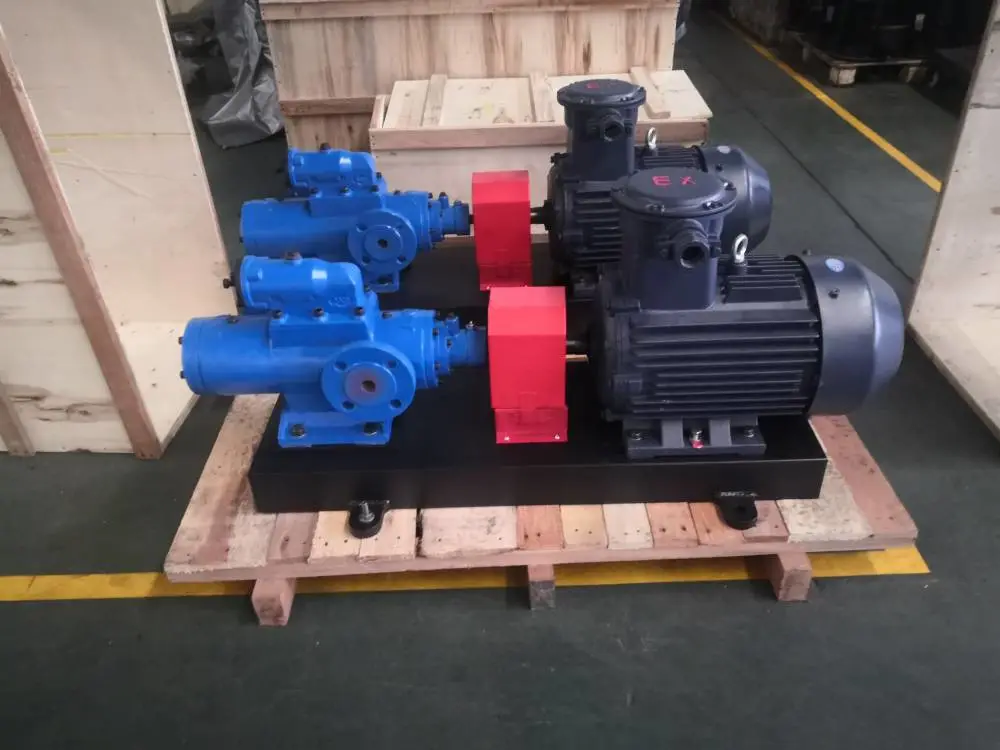

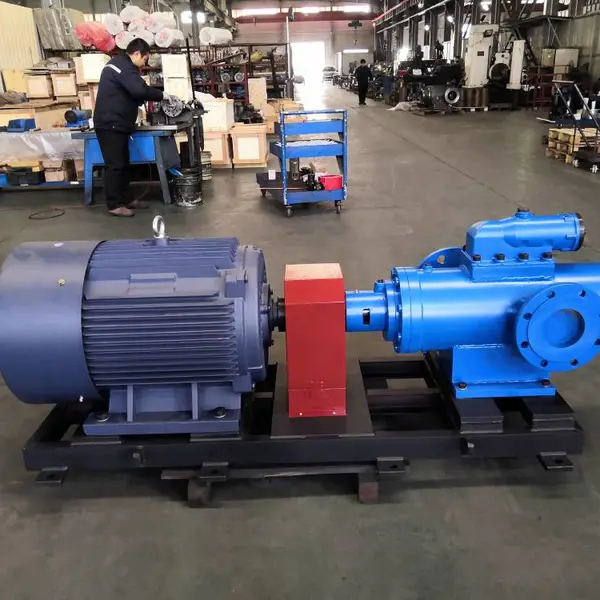

五、实物展示

六、了解更多

   高压机床冷却泵-主轴中心出水系统-螺杆泵厂家-黄山艾科装备科技有限公司-黄山艾科装备 ()

七、订货请提供（或咨询余煌18055989257、微信同号；邮箱：18055989257@163.com  ）

  1、泵和电机铭牌

  2、泵现场工况照片（含管路、阀门、过滤器、变径、通径以及配套主机设备名称）

  3、使用场景（配套设备）

  4、输送介质、粘度、温度

  5、工作压力

  6、工作流量

  7、安装形式

  8、配套配件

  *&*如替换进口泵，另请提供原装进口泵的铭牌（产品规格型号以及性能参数等具体内容）

八、热门型号

SMH40R38E6.7W23     SMH40R38E6.7W27     SMF40R38E6.7W23     SMF40R38E6.7W27    SMS40R38E6.7W23     SMS40R38E6.7W27

SMH40R46E6.7W23     SMH40R46E6.7W27     SMF40R46E6.7W23     SMF40R46E6.7W27    SMS40R46E6.7W23     SMS40R46E6.7W27

SMH80R36E6.7W23     SMH80R36E6.7W27     SMF80R36E6.7W23     SMF80R36E6.7W27    SMS80R36E6.7W23     SMS80R36E6.7W27

SMH80R42E6.7W23     SMH80R42E6.7W27     SMF80R42E6.7W23     SMF80R42E6.7W27    SMS80R42E6.7W23     SMS80R42E6.7W27

SMH80R46E6.7W23     SMH80R46E6.7W27     SMF80R46E6.7W23     SMF80R46E6.7W27    SMS80R46E6.7W23     SMS80R46E6.7W27

SMH120R42E6.7W23   SMH120R42E6.7W27   SMF120R42E6.7W23   SMF120R42E6.7W27   SMS120R42E6.7W23   SMS120R42E6.7W27

SMH120R46E6.7W23   SMH120R46E6.7W27   SMF120R46E6.7W23   SMF120R46E6.7W27   SMS120R46E6.7W23   SMS120R46E6.7W27

SMH210R40E6.7W23   SMH210R40E6.7W27   SMF210R40E6.7W23   SMF210R40E6.7W27   SMS210R40E6.7W23   SMS210R40E6.7W27

SMH210R46E6.7W23   SMH210R46E6.7W27   SMF210R46E6.7W23   SMF210R46E6.7W27   SMS210R46E6.7W23   SMS210R46E6.7W27

九、厂家信息

黄山艾科装备科技有限公司是一家专业从事三螺杆泵、高压机床冷却泵以及机床主轴中心出水系统的研发、制造、销售及售后服务的技术创新型生产制造企业，是高端精密制造和智能数字化产业流体解决方案的***服务商。公司始创于2007年，历时10余年长足发展，2023年，建成总面积30余亩专业化生产基地。其中生产车间13000㎡，研发楼建筑面积3700㎡。

联系人：余煌  电话：18055989257 邮箱：18055989257@163.com
