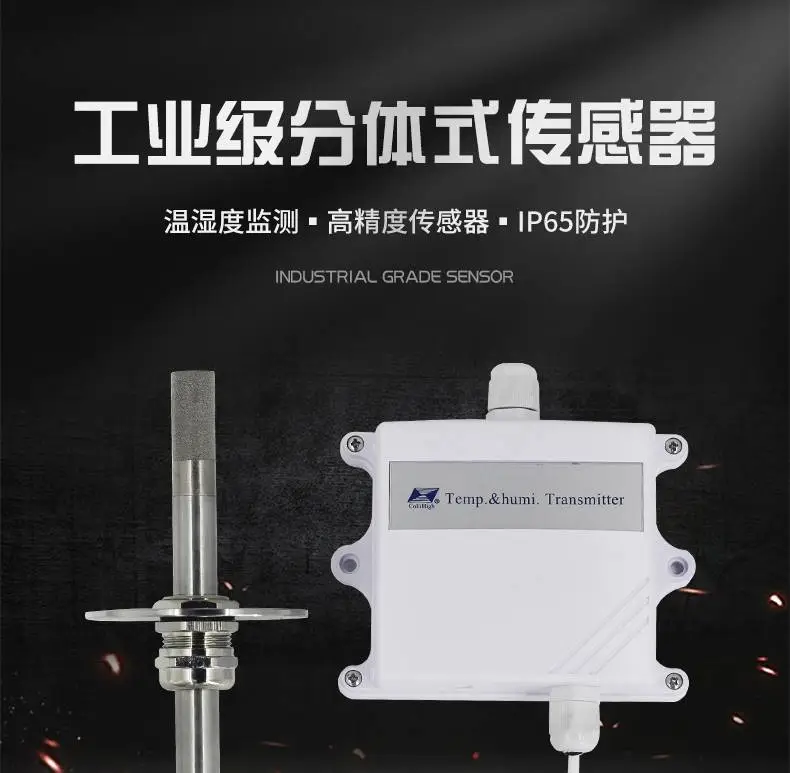

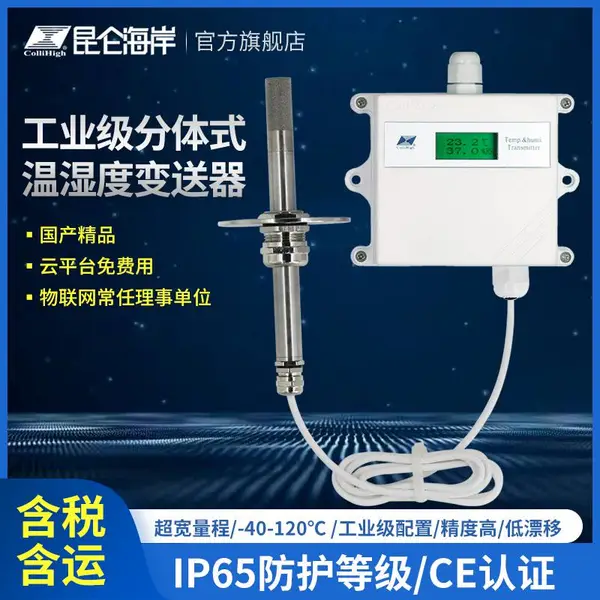

宽温型温湿度变送器的传感器采用进口产品，探测范围宽，可对-40℃~120℃及0％RH～100％RH范围之内的温湿度进行测量，数字化传感器稳定可靠抗干扰能力强，使用寿命长，响应速度快，测量范围宽。
适用于需要高精度和高温的测量场合。特别针对高温、防尘要求的工业应用场合。

接线说明：
任何错误接线均有可能对变送器造成不可逆损坏
D：红色（电源+） GND: 黑色(电源-)
TEMP: 黄色（温度电流或电压输出）
HUM：蓝色（湿度电流或电压输出）

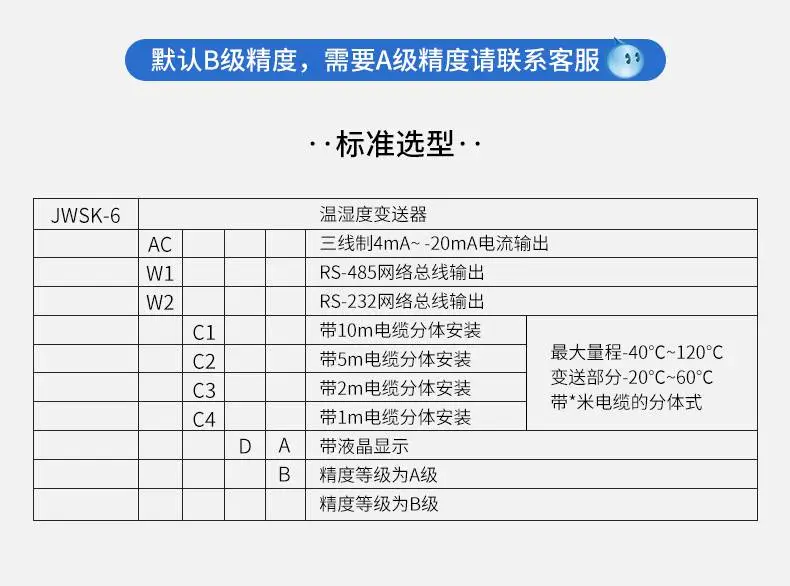

注：电流型：JWSK-6ACXX
电压型：JWSK-6VBXX JWSK-6VCXX
网络型JWSK-6W
V+：红色（电源+） V-：黑色(电源-)
TX/A：黄色（RS485的信号正A / RS232的接收端）
RX/B：蓝色（RS485的信号负B / RS232的发送端）
注:通讯协议详见附录和产品的配套光盘,并提供通讯测试软件

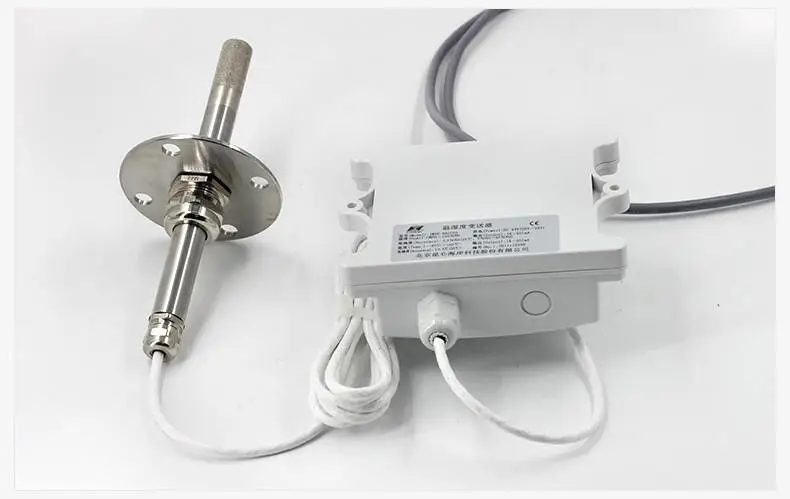

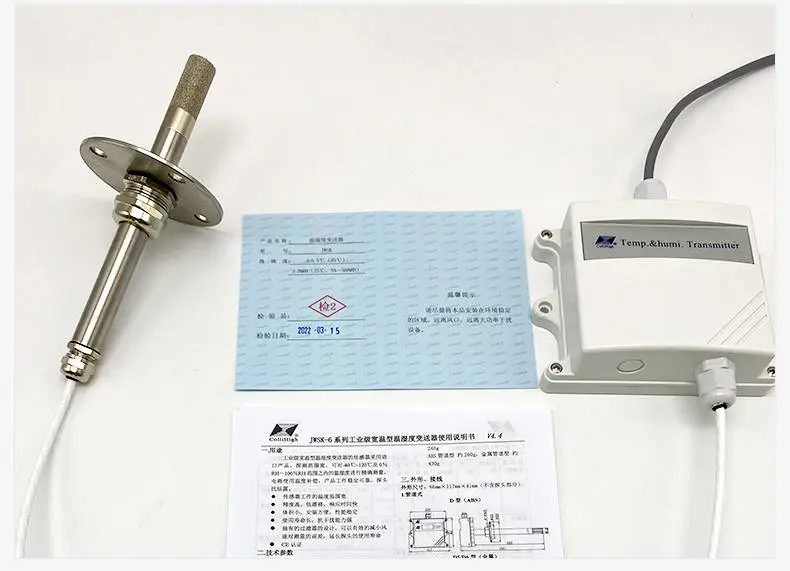

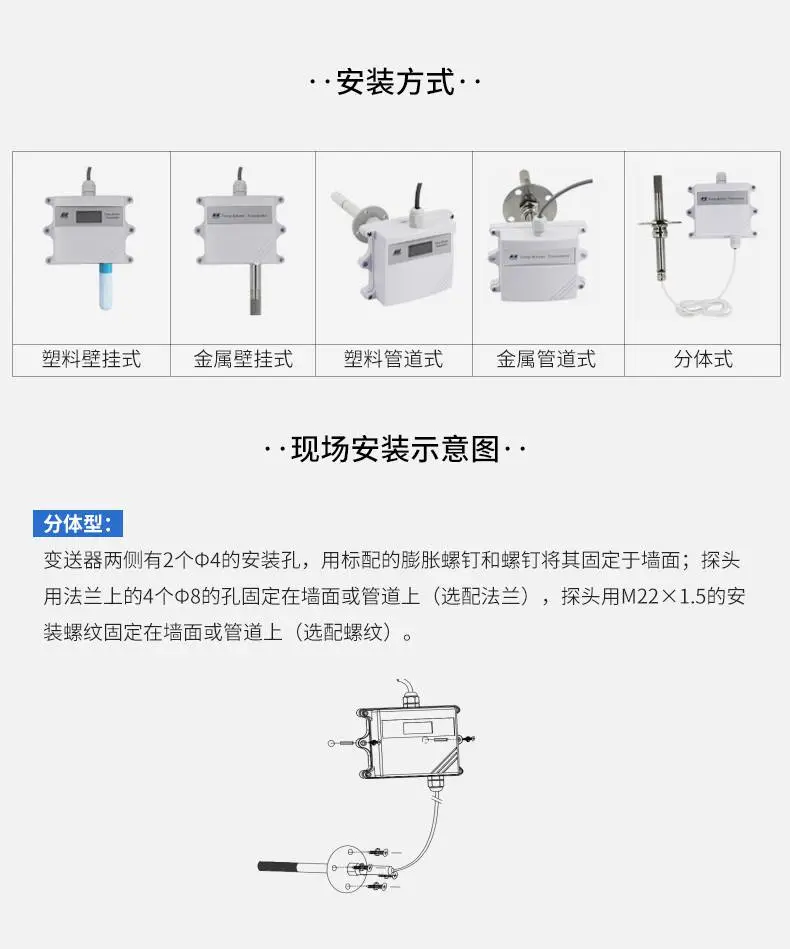

分体式安装步骤：

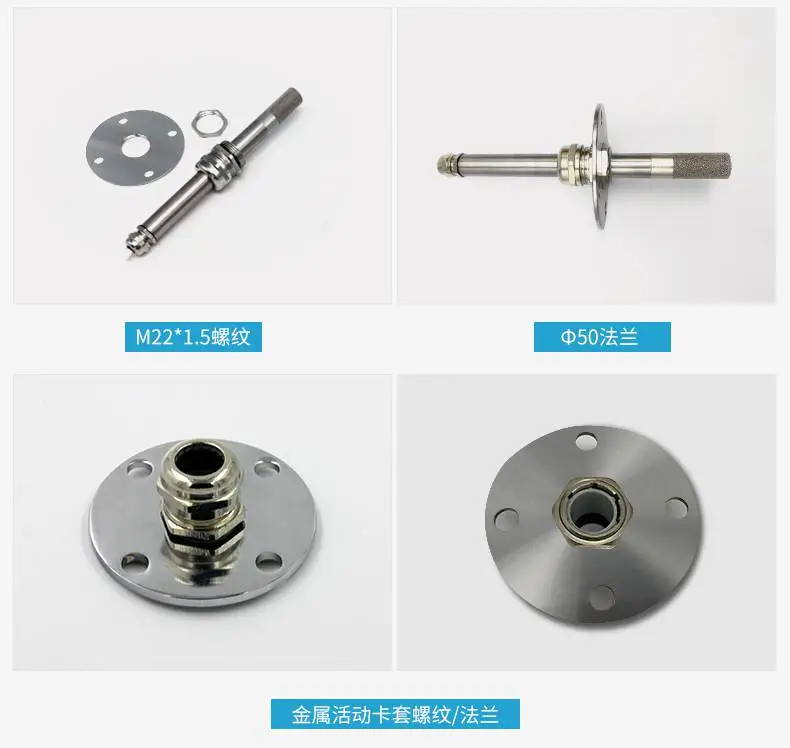

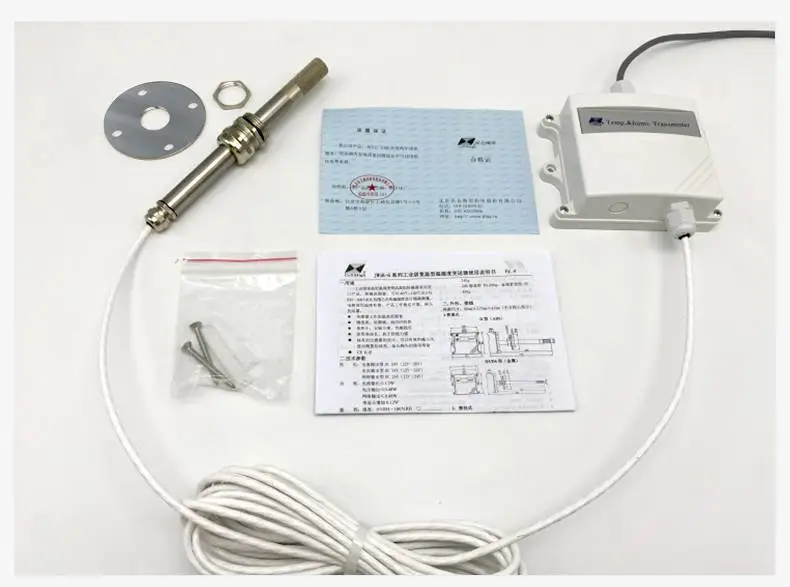

1.变送器两侧有2个φ4的安装孔，用标配的膨胀螺钉和螺钉将其固定于墙面；探头用法兰上的4个φ8的孔固定在墙面或管道上（选配法兰），探头用M22×1.5的安装螺纹固定在墙面或管道上（选配螺纹）。
2.用变送器电缆线连接到采集设备。
注：金属安装螺纹尺寸为M22×1.5

安装位置：
1、变送器应尽量垂直放置，安装墙面时，传感器在变送器的下方（变送器上的字体为正方向）；
2、安装高度为人体坐高或主要要求测量的环境区域。

安装注意事项：
1、避免在易于传热且会直接造成与待测区域产生温差的地带安装，否则会造成温湿度测量不准确。
2、安装在环境稳定的区域,避免直接光照,远离窗口及空调、暖气等设备,避免直对窗口、房门。
3、尽量远离大功率干扰设备，以免造成测量的不准确,如变频器、电机等。

使用
1、仔细检查，确保接线正确后，通过RS485转换模块（485输出）或者直接（232输出）连接PC机RS232串口，接通DC 24V或12V电源，可通过测试软件查看温湿度值。（详见通讯附录）
2、如想拆卸变送器，必须先断开电源，然后进行拆卸。
3、此变送器为室内型，变送器内部避免有水进入，以免造成损坏。
4、带液晶显示的变送器，通电，可直接观察显示是否正确。

保养
1、变送器长时间使用会产生偏移，为测量准确度，每年校准一次。

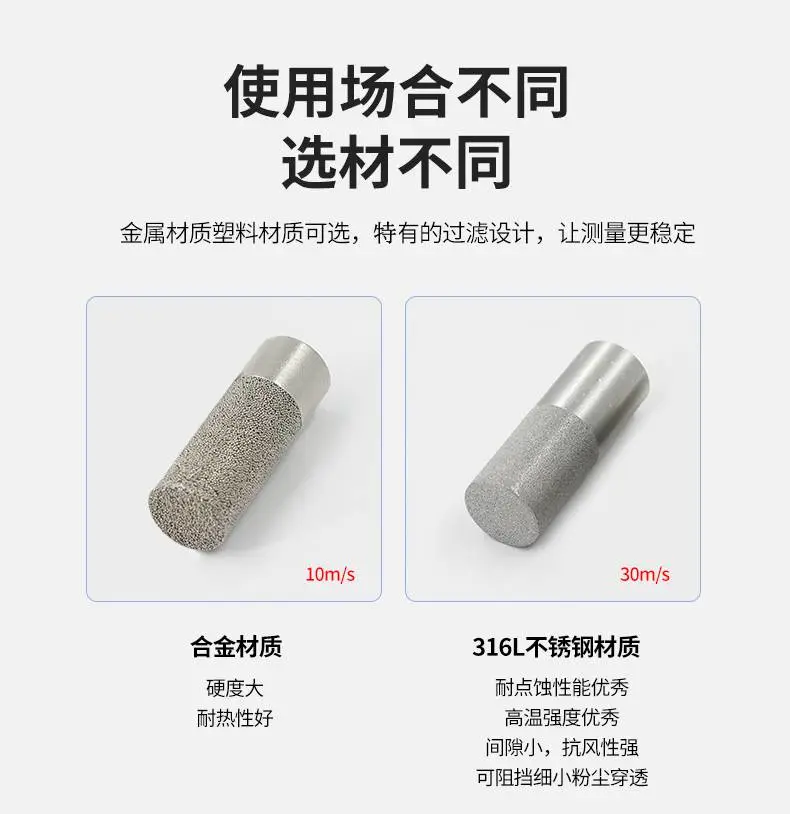

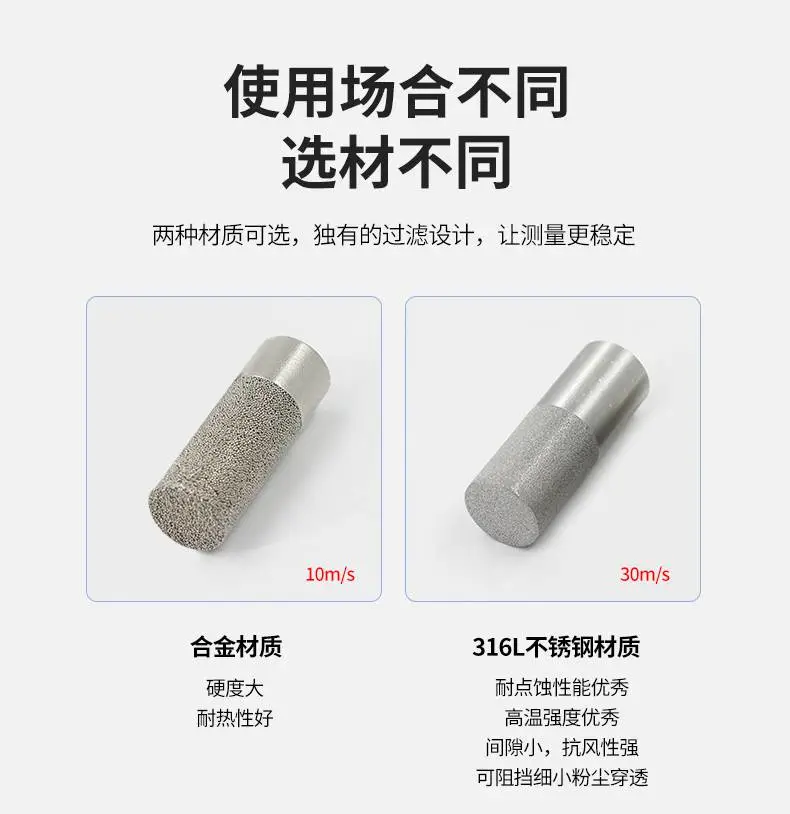

2、如传感器过滤器为金属材质，可在使用2～3个月后拆卸，对过滤网进行清洗，使测量环境流通正常。

运输、存储
1、变送器尽量避免震动，轻拿轻放。
2、长时间存储条件：10℃～40℃；
20％RH～50％RH。
