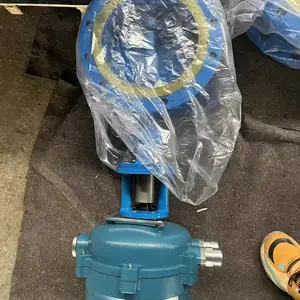

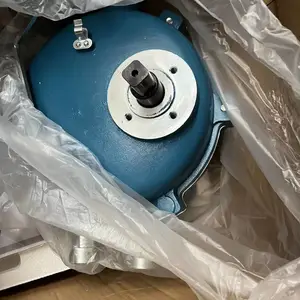

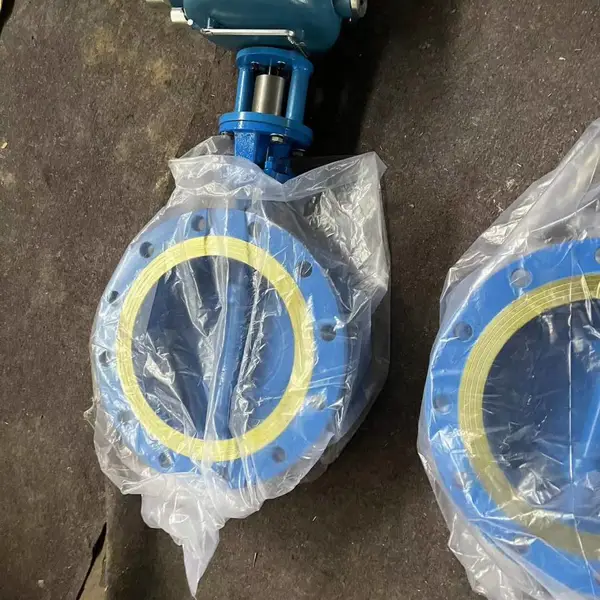

一、扬州华通381R 产品概述

381R 系列电子式电动执行器是以220V/380V交流单相电源做为驱动电源，接受来自调节器控制信号 (DC4 ~ 20mA 或 DC1 ~ 5V)，实现预定角位移( 0°~90°)运动的新型执行器。本系列执行器被用作调节阀的执行机构时，几乎具备了调节阀本身所要求的各种动作变换功能以及阀开度信号功能和手动功能。因此被广泛应用于发电、冶金、石化、轻工及环保等工业部门。

二、扬州华通381R 功能特点

• 1.1 执行器设计有伺服系统(无需另配伺服放大器)，只需接入DC4~20mA( 或DC1~5V）信号和AC220V/380V单相电源即可工作。内设接线端子，接线极为简单方便。

• 1.2 执行器的关键部件— 控制器，采用进的混合集成电路，用树脂密封浇铸，外形为匣状，体积小，可靠性高。

• 1.3 驱动量的反馈检测采用高性能导电塑料电位器，分辨率＜ 0.4%。

• 1.4 具备自诊断功能，当发生故障时，控制器上的指示灯会立即发出指示信号。

• 1.5 用状态选择开关可以设定断信号时，阀芯处于全开，全闭或自锁状态。

• 1.6 用状态选择开关可以设定正、反动作。

• 1.7 用状态选择开关可以设定输入信号为DC4~20mA或DC1~5V。

• 1.8 调整工作零点（始点）和转角（终点）简单易行。

• 1.9 当突然断电时，能确保阀芯自锁。

• 1.10 采用同步皮带转动，有效降低了噪音。

• 1.11 延时保护功能，额定负载时，能实行状态自锁，故障发生时，能立即起动保护，并可反向运行取消延时保护。

三、扬州华通381R 技术参数

扬州华通381R角行程电子式电动执行机构安装说明

1、由于执行器的配线、调整及检查维护等工作需要拆卸护罩，因此在安装时，执行器顶部应预留有一定的空间。
2、执行器的安装姿势应尽量垂直，避免向下倒装，给检查维护带来难度。
3、外部配线时为防止引线，应天施工、配线、调整、检查维修结束后，应固定好护罩。
4、隔爆型执行器的安装必须严格按照《中华人民共和国危险场所安全规程》的规定。
内外接地应牢固、可靠检查维修时，应先切断电源后打开护盖、电源的接线端子，其爬电距离及电气间隙应大于8mm、应定期检查密封圈是否老化失效，失效时应及时更换同规格的密封圈、产品外壳应保持清洁，其表面温度不超过130℃.
