ltn-servotechnik 旋转变压器角度传感器是机电设备的重要组成

在许多应用中，旋转变压器用于电机的控制。

即使在最恶劣的环境条件下（例如在采矿业甚至在国际空间站ISS上），我们的旋转变压器也能够无磨损无故障安全运行。

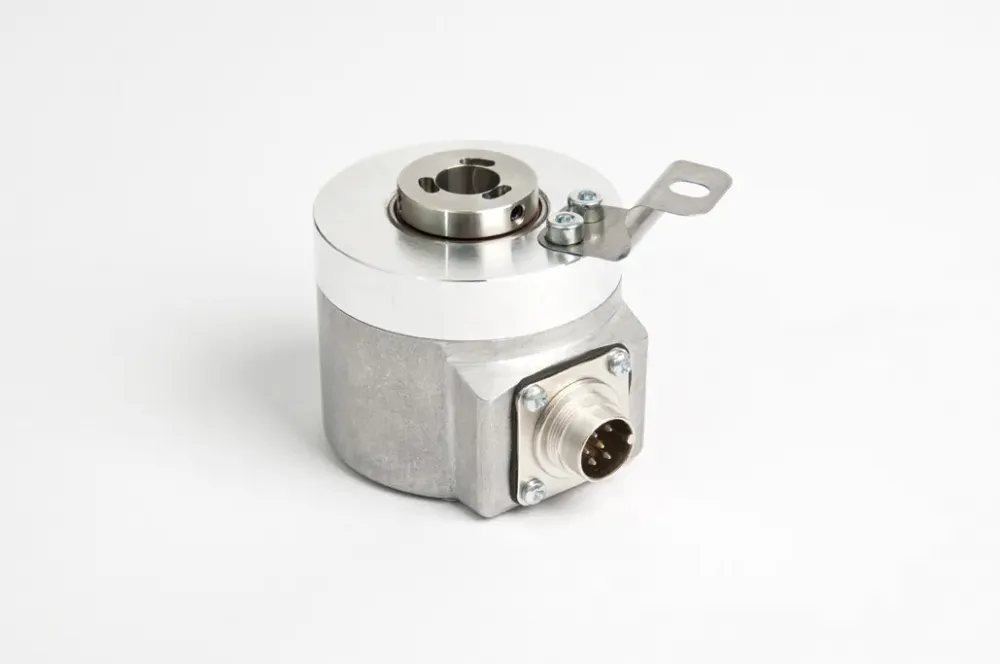

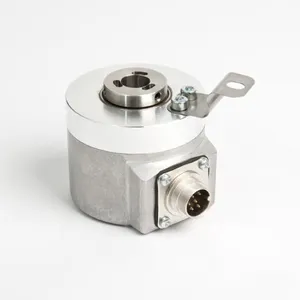

旋转变压器的使用

旋转变压器是除光学旋转编码器之外，最常用的位移和角度传感器。

它可以将将旋转系统的角位置量，转换为的电压信号。

这样，角位置量可以和采用值式方式表示。

今天的旋转变压器解决方案，通常是无刷结构；转子的信息通过感应线圈传递。

与旋转或增量编码器不同，旋转变压器在一圈内提供的是信号，因此通电后不需要校准。

旋转变压器多用于控制技术，例如伺服电机驱动器，定位驱动器和集成控制电机的设备。

对于这类系统来说，系统的稳健性和可靠性至关重要。

我们的无刷旋转变压器无磨损运行，即使在最恶劣的环境条件（例如温度）下也是的。

此外，我们也可提供模拟信号数字转换电路。

例如，可以将旋转变压器模拟信号转为旋转编码器输出信号。

在下面许多应用中，旋转变压器被用于控制传感器。

纺织机械

采矿机械

伺服电机

工业机器人

混合动力驱动或汽车工业

免维护系统

温环境

辐射应用

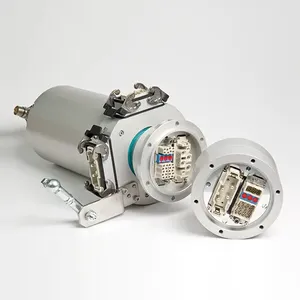

LTN动力传输滑环SC040用于食品加工包装机

滑环单元SC040可在小尺寸内提供大电流传输。

因此，该装置可以取代含有汞的旋转接头，

这在食品工业等某些部门是被禁止的。

规定的值是标准的。可根据要求提供其他配置。

事实：

现场总线，快速以太网（通过 100-baseT CAT5e 和 Cat6 认证），

外径：40 mm，用于 6.3 m 或 2.8 mm 插座的扁平插针连接器，可组合 2 A 或 10 A 的环

应用实例：

食品加工、包装机、转盘式挤奶厅

电气数据

滑环数量 最多 6

每环电流  10 A (15 A 根据要求)

电压230 VAC

介电强度 1000 伏交流电

绝缘电阻 500 Vpc 时为 500 MQ

SC040

机械数据

转速400 rpm

防护等级 IP 50 至 IP 54;电气接口：IP 00

工作温度 -20 °C ... +80 °C

电气连接 用于插座的扁平插针连接器（包括配对连接器）

外壳材料 纤维增强聚碳酸酯/铝

长度 L1 / L2 根据要求提供

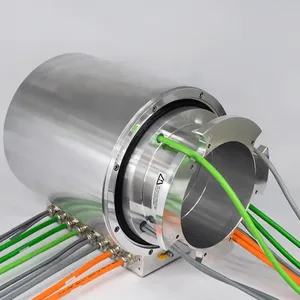

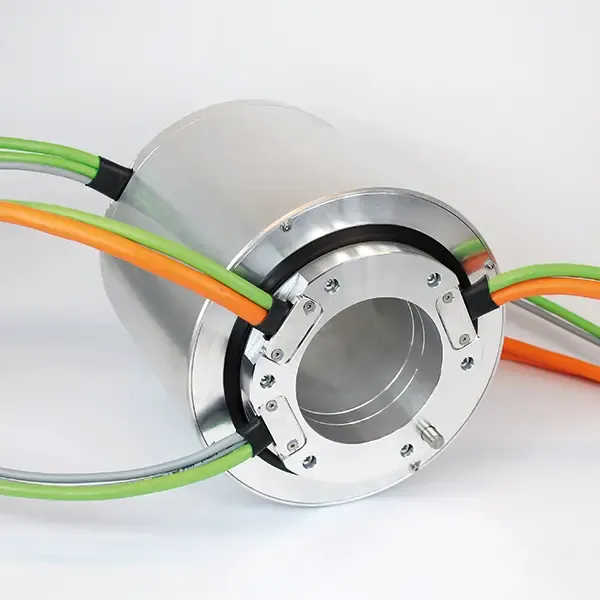

滑环的工作原理

滑环是机电元件，允许在固定和旋转系统之间传输电力、信号和数据。频谱范围从几毫安或毫安到几百安和几千伏不等。

我们的滑环系统可承受恶劣的环境影响，如腐蚀性、含盐空气或剧烈振动。LTN滑环系统在许多电机中都有，

可确保整个机器系统的可靠功能。

LTN滑环满足实时现场总线系统无差错传输的所有要求。当然，我们所有的快速、千兆和 10 千兆以太网滑环都

通过了 TIA-568 和 EN 50173 认证。

我们的组件符合耐用性、灵敏度和反应时间的标准，因此是自动化、机器人和所有其他高动态应用的重要组成部分。

此外，我们还提供非接触式光纤旋转接头，用于高数据速率的非接触式传输。

LTN动力传输滑环SC040用于食品加工包装机

类型 RE-15-1-A15 RE-15-3-D04 RE-15-4-D04 RE-15-1-K01

极对 1 3 4 1

变压比 0.5±10% 0.5±10% 0.5±10% 0.5±10%

输入电流 7V 和 5kHz 时为 58mA7V 和 4kHz 时为 50mA7V 和 4kHz 时为 20mA5V 和 1kHz 时为 48mA

相移 7V 和 5kHz 时为 8° ±3°7V 和 4kHz 时为 15° ±3°7V 和 4kHz 时为 8° ±3°5V 和 1kHz 时为 26° ±3°

准确性 ± 10&＃39;（± 6&＃39; 根据要求）±5&＃39; ±7&＃39; ±10&＃39;

零电压 ≤30毫伏 ≤30毫伏 ≤30毫伏 ≤30毫伏

工作温度 -55 °C ... +155 °C

(-67 °F ... +311 °F) -55 °C ... +155 °C

(-67 °F ... +311 °F) -55 °C ... +155 °C

(-67 °F ... +311 °F) -55 °C ... +155 °C

(-67 °F ... +311 °F)

允许速度 ≤ 20.000 转/分    ≤ 20.000 转/分 ≤ 20.000 转/分 ≤ 20.000 转/分

 1.000 m/s 2 持续 11 1.000 m/s 2 持续 11 毫秒 1.000 m/s 2 持续 11 毫秒 1.000 m/s 2 持续 11 毫秒

振动 10 ... 500 Hz 时≤ 500 m/s 2 10 ... 500 Hz 时≤ 500 m/s 2 10 ... 500 Hz 时≤ 500 m/s 2 10 ... 500 Hz 时≤ 500 m/s 2

耐压外壳/绕组≤ 500 V AC  （50 Hz 和 3 秒）≤ 500 V AC  （50 Hz 和 3 秒） ≤ 500 V AC  （50 Hz 和 3 秒） ≤ 500 V AC  （50 Hz 和 3 秒）

耐压绕组/绕组 ≤ 250 V AC  ，50 Hz & 3 s ≤ 250 V AC  ，50 Hz & 3 s≤ 250 V AC  ，50 Hz & 3 s≤ 250 V AC  ，50 Hz & 3 s

转子/定子 完全浸渍 完全浸渍 完全浸渍 完全浸渍
